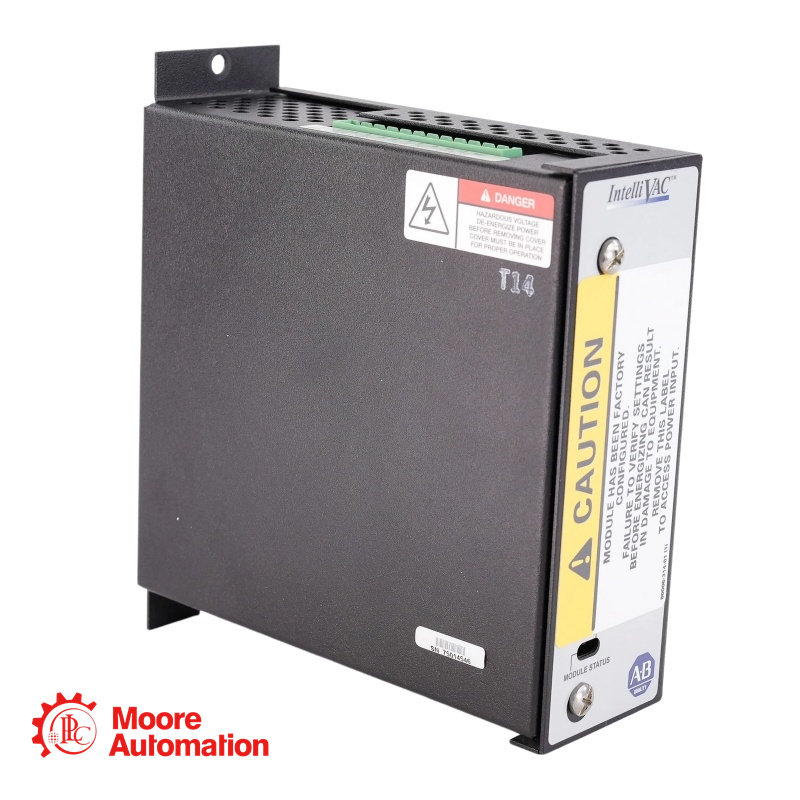

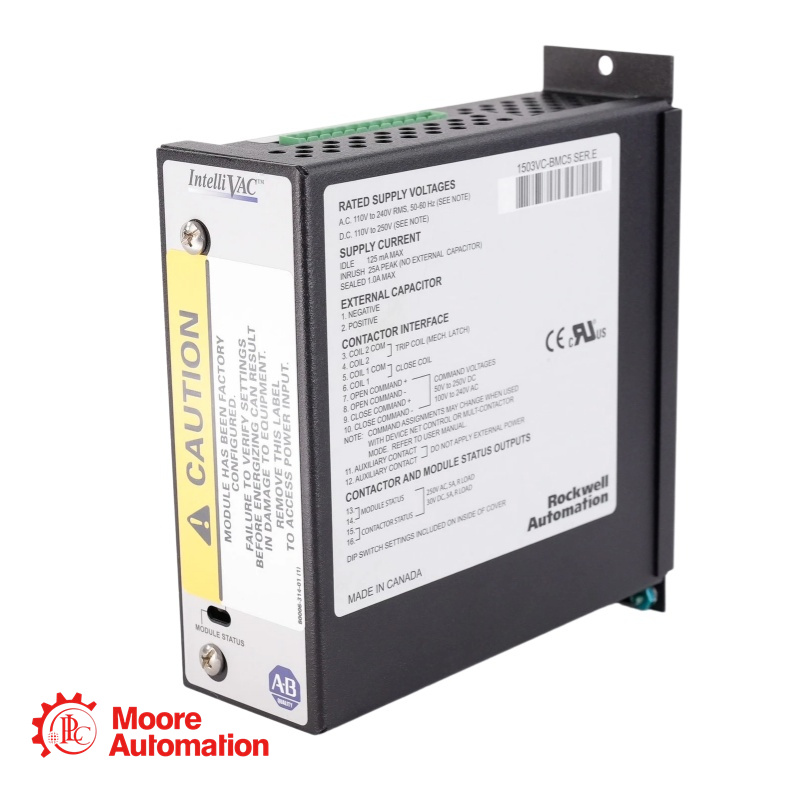

Módulo de controle IntelliVAC 1503VC-BMC5-MC1 - CLP

Entre em contato abaixo para obter o melhor preço.
Contato-- Frida
E-mail--vendas5@mooreplc.com
Celular (WhatsApp) -- +86 15359408275

Descrição de 1503VC-BMC5-MC1

O Boletim 1503VC é usado para controlar os contatores a vácuo do Boletim 1502, que são um componente importante dos Controladores de Motor de Média Tensão CENTERLINE dos Bolestim 1500/1900. O IntelliVAC é uma solução eficiente e flexível para o controle de contatores a vácuo de média tensão usados ​​em partidas de motores e aplicações de alimentação.
Um módulo IntelliVAC pode ser usado para controlar contatores a vácuo de 400 e 800 amperes, conforme o Boletim 1502. Tanto os contatores com retenção elétrica quanto os com trava mecânica podem ser controlados com o IntelliVAC.

Uma ampla gama de tensões de alimentação (110-240V AC 50/60 Hz, 110-250V DC) permite a implementação em diversas aplicações.
O tempo de resposta consistente do contator a vácuo (para uma determinada tensão de alimentação) garante um desempenho repetível.
O tempo de desligamento selecionável do contator a vácuo melhora a coordenação com os fusíveis de alimentação a montante.
A compensação eletrônica de altitude (apenas para o Boletim 1502 400 A) elimina a necessidade de compensação mecânica para altitudes acima de 1000 metros (os contatores do Boletim 1502 800 A incluem um ajuste mecânico de altitude fácil de usar).

Parâmetro

Corrente de pico de entrada principal: 25 A (1/2 ciclo)
Corrente em repouso (máx., sem bobina energizada): 125 mA (CA) / 35 mA (CC)
Corrente de retenção (máx.): 300 mA (CA) / 100 mA (CC)
Corrente de fechamento/disparo (0,2 s): Consulte a tabela da folha de dados para classificações específicas.
Tensão de alimentação operacional (captação): 95 V mínimo
Tensão de alimentação operacional (desligamento): 75V mínimo (70V para desligamento)
Entradas de comando (Abrir/Fechar): 70-240 V CA / 70-250 V CC; Corrente máxima em estado ligado: 11 mA CA / 2,4 mA CC
Contatos de saída de status: CA 250V, 5A (carga resistiva); CC 30V, 5A (carga resistiva)

Perguntas frequentes

O que significa o aviso "Comando inválido presente" e como ele pode ser resolvido?
A: Este aviso (indicado por um LED amarelo de Status do Módulo) é acionado se um comando de Fechamento, Acionamento ou Desarme for detectado durante a sequência de inicialização do módulo, ou se um comando de Fechamento/Acionamento for reaplicado muito rapidamente (antes que a sequência de abertura do contator seja verificada em cerca de 60 ms, mais o tempo de desconexão). Também ocorre se os comandos de Fechamento e Desarme estiverem presentes simultaneamente em uma unidade de trava mecânica. A recuperação é automática: a condição é eliminada assim que o sinal de entrada problemático for removido ou corrigido, sem a necessidade de reiniciar a alimentação de controle.

Como funciona o recurso de Subtensão com Retardo de Tempo (TDUV) e quando é necessário um capacitor externo?
A: O TDUV permite que o contator suporte uma breve queda de tensão ou perda de energia sem abrir. O módulo pode fornecer tempos curtos de TDUV (até 0,2 segundos para 110/120V e 1,0 segundo para 220/240V) sem componentes externos. Para durações mais longas, de até 2 segundos (configuráveis ​​por meio de chaves DIP), um capacitor externo deve ser conectado aos terminais 1 e 2 do módulo. Tenha cuidado ao usar o TDUV em aplicações de parada de emergência, pois o contator não abrirá até que o atraso programado expire.

Qual a diferença entre as saídas de relé de Status do Módulo e Status do Contator?
A: As duas saídas de relé, ambas com contatos normalmente abertos, fornecem indicações distintas. O relé de Status do Módulo está fechado (normalmente funcionando) quando o módulo está operando normalmente (LED verde) e aberto durante uma falha (LED vermelho) ou alguns avisos. O relé de Status do Contator está fechado quando um comando de fechamento está ativo durante os primeiros 200 ms, ou sempre que o contator é detectado como fisicamente fechado (LED amarelo); ele está aberto quando o contator está aberto.
