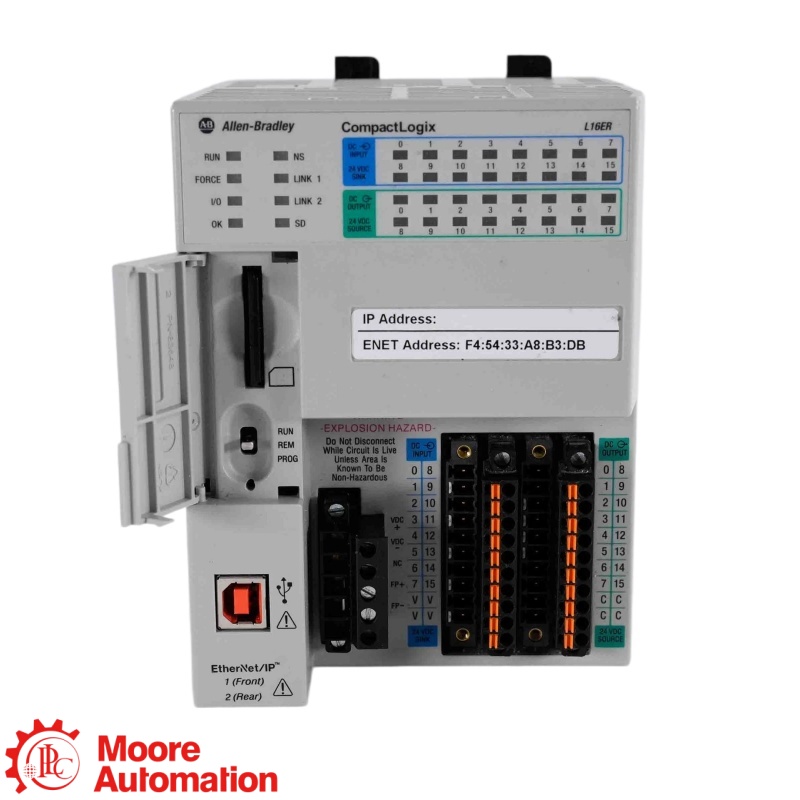

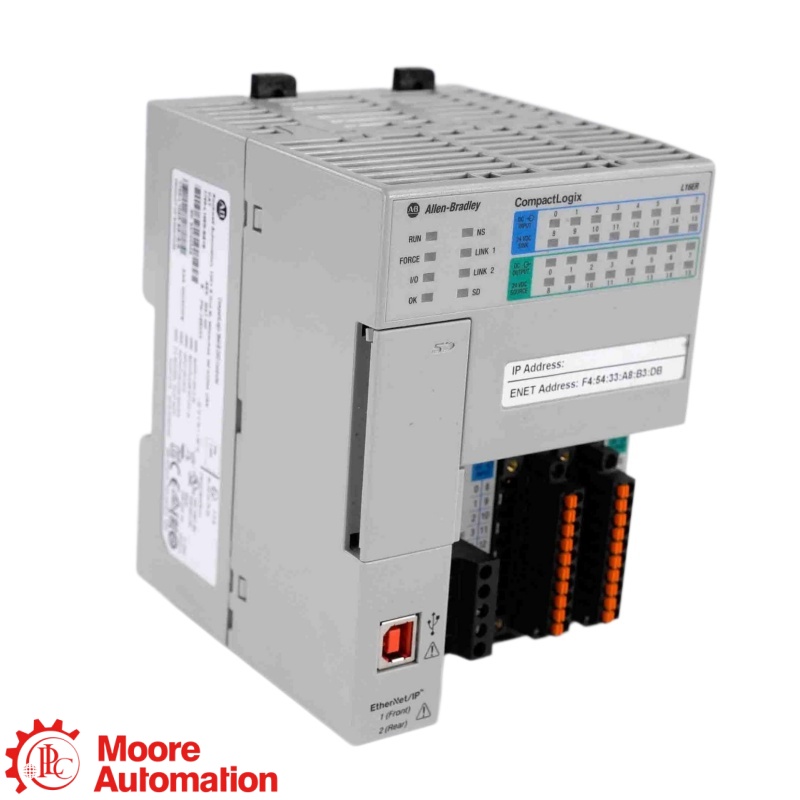

Controlador 1769-L16ER-BB1B CL 5370 L1

1769-L16ER-BB1B É um controlador CL 5370 L1 que executa programas de controle de máquinas Logix, gerencia 16 entradas CC e 16 saídas CC integradas e se comunica via EtherNet/IP. Sua configuração oferece 384 KB de memória de usuário, duas portas Ethernet compatíveis com DLR e suporte para até seis módulos de expansão POINT I/O. Requer uma fonte de alimentação CC de 24 V adequada, hardware POINT I/O 1734 compatível e uma versão do Studio 5000 compatível com o firmware instalado.

1769-L16ER-BB1B Utiliza duas portas RJ45 EtherNet/IP como um switch integrado para cabeamento linear ou em anel de nível de dispositivo (DLR). As portas transportam o mesmo tráfego de rede do controlador, em vez de criar duas interfaces de controlador isoladas. O projeto de rede deve respeitar o limite de quatro nós EtherNet/IP configurados pelo controlador e seguir as regras de topologia linear ou em anel de nível de dispositivo selecionadas.

1769-L16ER-BB1B Oferece 16 entradas digitais de 24 V CC com capacidade de absorção e 16 saídas digitais de 24 V CC com capacidade de fornecimento para sinais diretos da máquina. Esses canais fazem parte da configuração básica do controlador e funcionam em conjunto com a expansão opcional de E/S POINT. Antes de realizar a fiação ou substituição, verifique a tensão de campo, as conexões comuns, a lógica de entrada com capacidade de absorção e os requisitos de carga da saída com capacidade de fornecimento.

1769-L16ER-BB1B Expande as E/S locais da máquina através do barramento POINT com até seis módulos de E/S POINT 1734 compatíveis e suporta até quatro nós EtherNet/IP no projeto Logix Designer. Essa capacidade é um limite específico do catálogo; portanto, um projeto que exija mais módulos locais ou nós de rede deve usar uma configuração de controlador com maior capacidade suportada.

1769-L16ER-BB1B É um controlador CL 5370 L1 padrão e não oferece eixos de movimento CIP integrados. Sua configuração é destinada à lógica, E/S digitais integradas, expansão de E/S POINT e comunicação EtherNet/IP. Aplicações que exigem movimento integrado devem ser verificadas em relação a um número de catálogo compatível com movimento, como 1769-L18ERM-BB1B, e à combinação de driver/firmware necessária.

1769-L16ER-BB1B Oferece 384 KB de memória de usuário para o projeto Logix e utiliza um cartão Secure Digital industrial para backup, transferência e operações de firmware. A configuração padrão é fornecida com um cartão 1784-SD1 de 1 GB e suporta a opção 1784-SD2 de 2 GB. O tamanho do projeto, o firmware do controlador e a imagem do cartão SD devem corresponder ao controlador de destino antes da restauração.

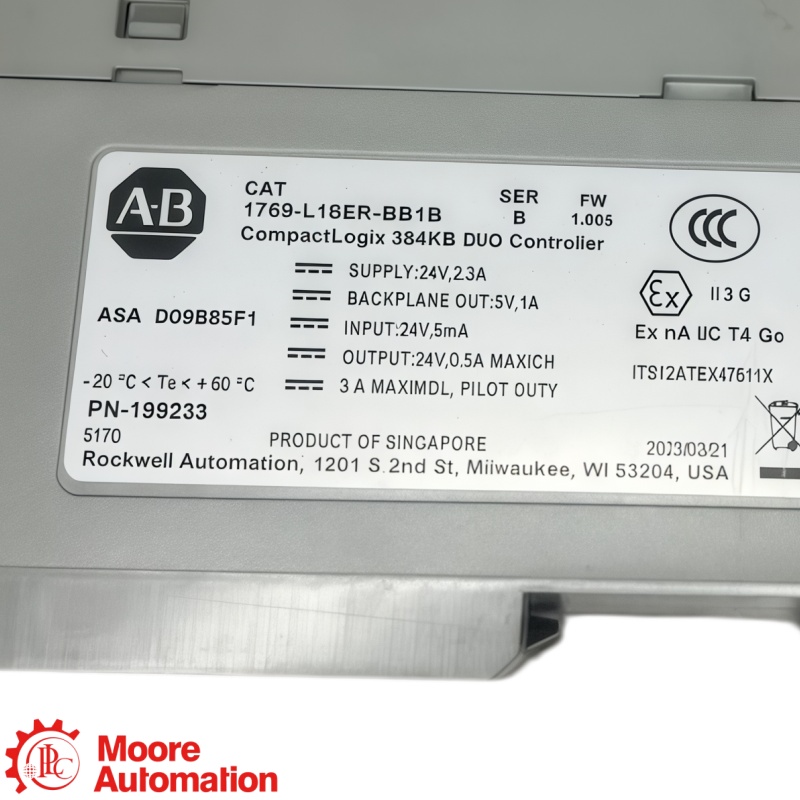

1769-L16ER-BB1B O controlador CL 5370 L1, listado pelo fabricante com status de ciclo de vida ativo e com 384 KB de memória, deve ser substituído. A substituição deve ser compatível com a mesma série de hardware, revisão de firmware, software Studio 5000 Logix Designer e com o projeto salvo. Não assuma que outro número de catálogo 1769-L1 seja um substituto direto, pois os limites de memória, nós, movimento e expansão são diferentes.

1769-L16ER-BB1B É imprescindível verificar se o controlador é exatamente o mesmo antes de ser utilizado para restaurar o controle, as E/S integradas e a comunicação EtherNet/IP. Confirme a alimentação de entrada de 10 a 28,8 V CC, a carga de alimentação de campo, a fiação de 16 entradas (sink) e 16 saídas (source), a quantidade de módulos de E/S POINT, a quantidade de nós EtherNet/IP, a topologia da rede, o método de montagem, os requisitos do para-choque traseiro, a série do controlador, o firmware e a memória do projeto. Qualquer incompatibilidade pode impedir a inicialização ou causar comportamento inseguro das E/S.
