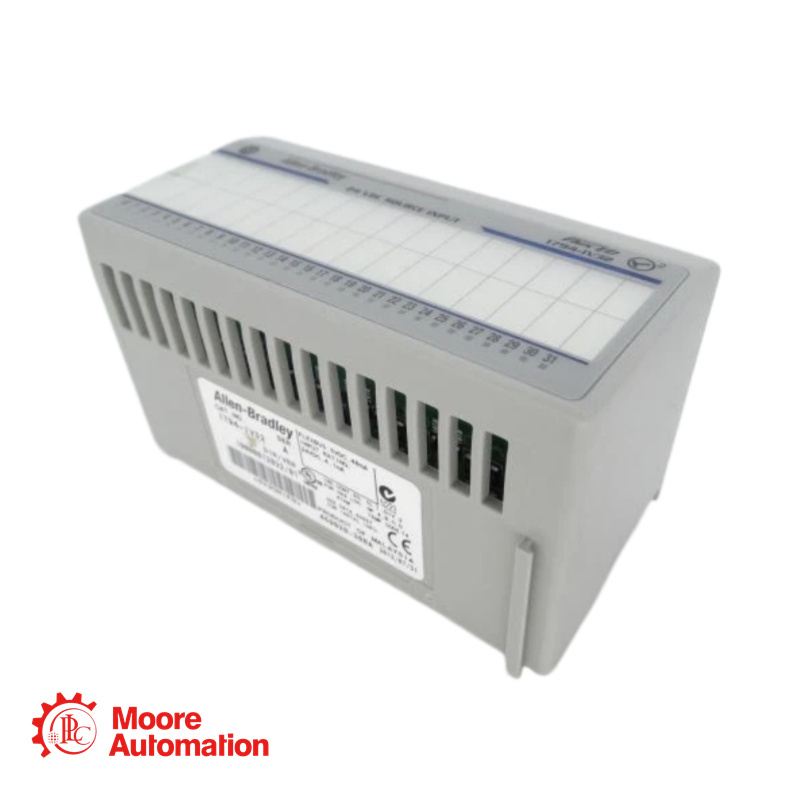

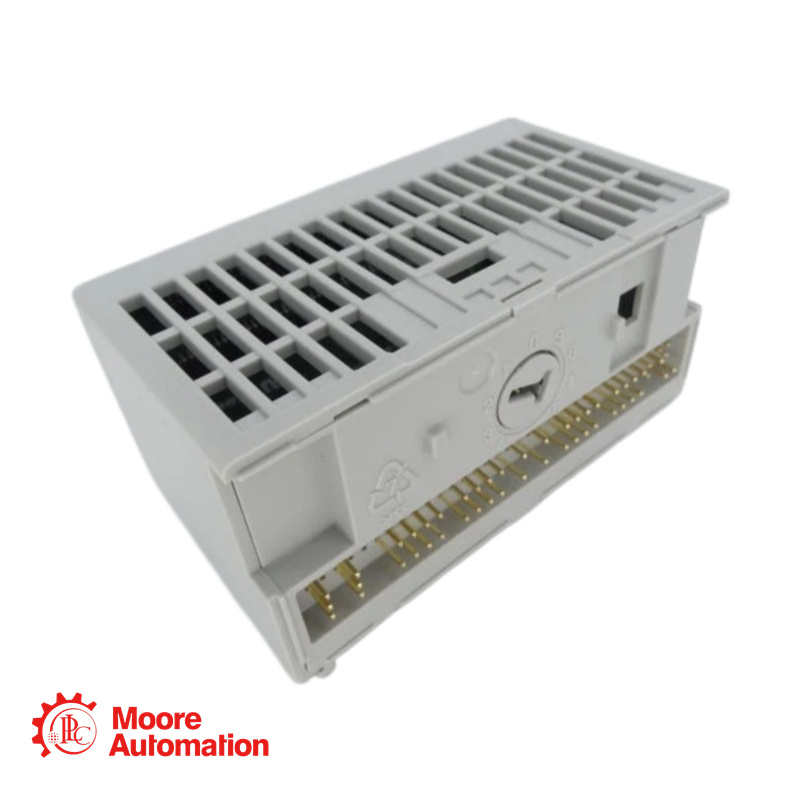

Módulo de entrada discreta PLC 1794-IV32

1794-IV32 Módulo de Entrada Discreta

O 1794-IV32 é um módulo de entrada discreto que faz parte da plataforma Flex I/O. Este módulo possui trinta e dois (32) canais de entrada com alimentação de corrente, aceitando uma tensão nominal de entrada de 24 VCC. Este módulo tem um consumo de corrente FlexBus de 40 mA a 5 VCC e é compatível com as unidades de base de terminais 1794-TB32, 1794-TB32S, 1794-TB62DS e 1794-TB62EXD4X15.

1794-IV32 Especificações

Tipo de módulo: Módulo de entrada discreta de 24 VCC
Número de canais: trinta e dois (32)
Indicadores de status: 32 indicadores de status amarelos
Número de entradas: Trinta e duas (32)
Configuração da fiação: Fonte
Nível máximo de poluição: Grau de Poluição 2
Tensão nominal de entrada: 24 VCC
Nível máximo de sobretensão: Categoria de sobretensão II
Tensão de entrada nominal: 24 VCC
Tensão mínima em estado ligado: 19,2 VCC
Base de montagem: 1794 Base de montagem
Faixa de tensão de entrada: 19,2-31,2 VCC
Tensão máxima em estado ligado: 31,2 VCC
Altitude: 6562 pés
Corrente no estado ligado, mín.: 2,0 mA

1794-IV32 Perguntas frequentes

P: Qual é a tensão e a corrente mínimas no estado ligado e por que isso é importante?
A: O 1794-IV32 requer um mínimo de 19,2 VCC a 2,0 mA para detectar de forma confiável o estado LIGADO. Qualquer sinal de campo abaixo de 19,2 VCC ou com capacidade de corrente insuficiente não será registrado.

P: Este módulo pode ser usado em locais perigosos?
A: O próprio módulo deve ser instalado em uma caixa apropriada, adequada à classificação da área classificada como perigosa. Para instalações em áreas classificadas como perigosas, a base de terminais 1794-TB62EXD4X15 foi projetada especificamente para esses ambientes.

P: Qual é o consumo de corrente do FlexBus e por que ele é listado como 40 mA?
A: O consumo de corrente do FlexBus refere-se à corrente elétrica que o módulo consome da fonte de alimentação lógica de 5 VCC do backplane FLEX I/O para alimentar seus componentes eletrônicos internos. Com 40 mA, o 1794-IV32 é um módulo eficiente, garantindo que haja energia suficiente disponível no backplane para outros módulos no mesmo conjunto FLEX I/O.
