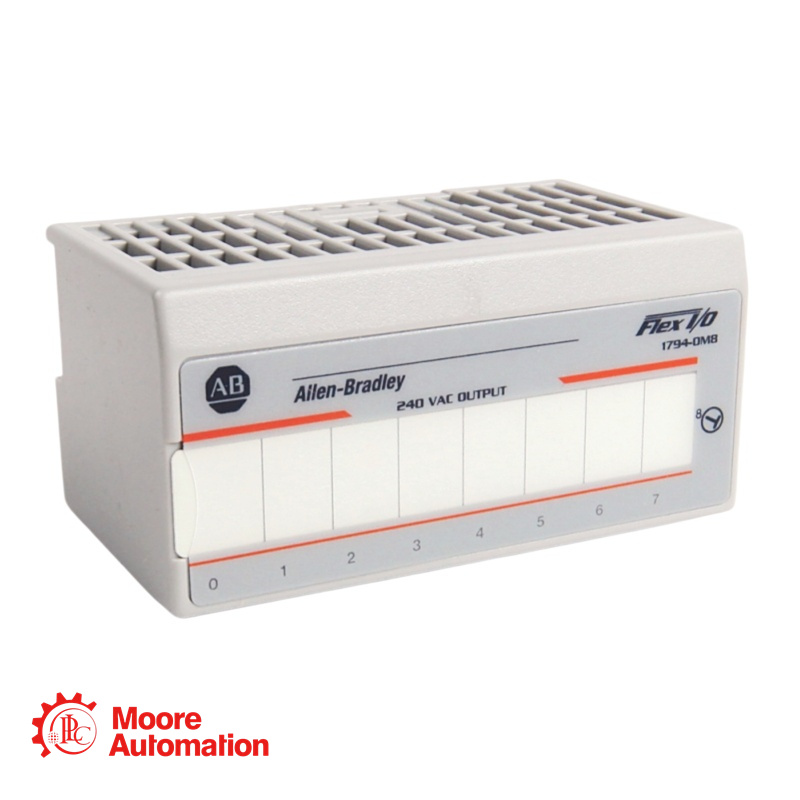

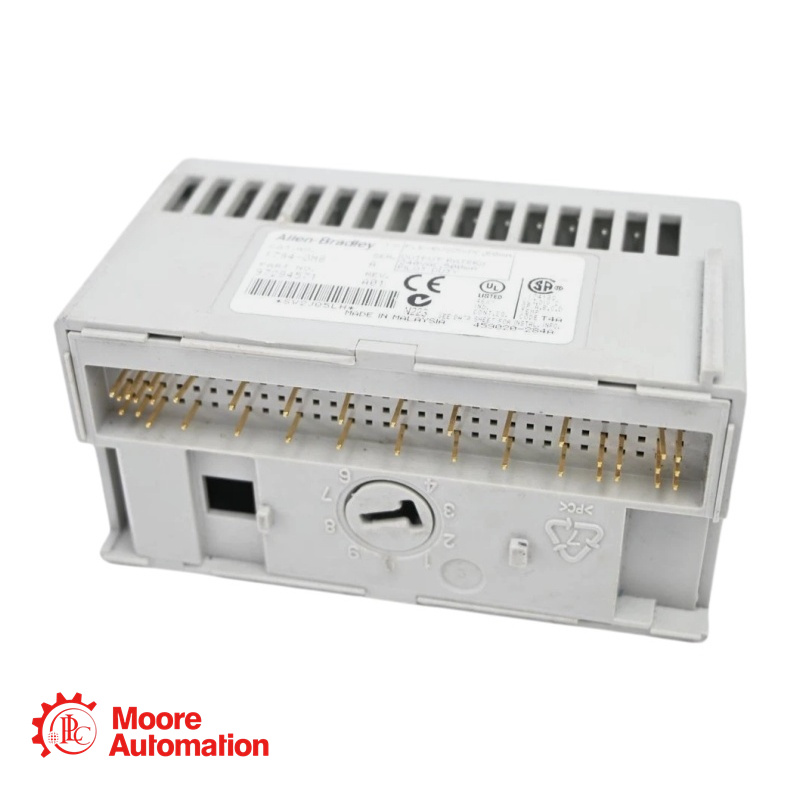

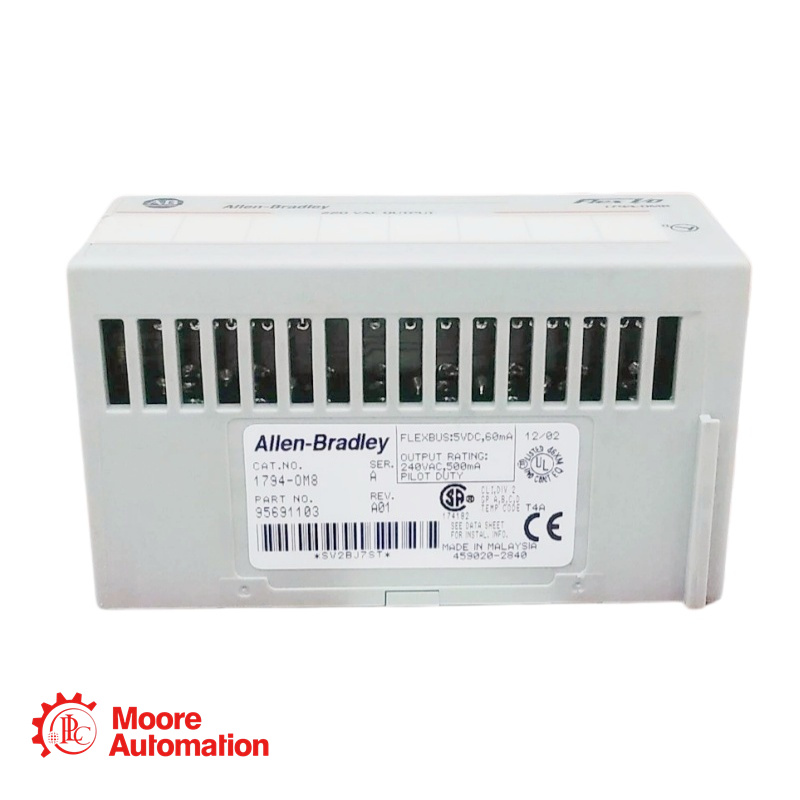

Módulo Digital de E/S PLC 1794-OM8

1794-OM8 Módulo Digital de E/S

O módulo de saída digital Flex I/O 1794-OM8 possui 8 saídas não isoladas, tensão de saída nominal de 240 V CA e corrente de saída nominal de 4,0 A. Ele também opera com uma queda de tensão máxima de 1,5 V CA a 0,5 A no estado ligado e uma corrente de fuga máxima de 2,5 mA no estado desligado.

1794-OM8 Especificações

Saídas: 8 Não isoladas
Tensão de saída nominal: 240 V CA
Classificação de corrente de saída: 4,0A
Corrente máxima em estado ligado: 500 mA por saída
Queda de tensão máxima em estado ligado: 1,5 V CA a 0,5 A
Corrente de fuga máxima no estado desligado: 2,5 mA
Tensão de isolamento: 250 V contínuos
Corrente Flexbus: 60mA a 5V CC
Dissipação de energia: 5W a 0,5A máx.
Dissipação térmica: 17,1 BTU/h a 0,5 A máx.

1794-OM8 Perguntas frequentes

P: O que significa "saídas não isoladas" para este módulo?
A: Saídas não isoladas significam que os 8 canais de saída compartilham uma referência elétrica comum. Todos os canais são referenciados ao mesmo terminal comum na base do terminal. Isso simplifica a fiação para aplicações não críticas, mas oferece menor proteção contra falhas entre canais em comparação com módulos isolados individualmente ou em grupo. Essa configuração é adequada para aplicações em que os dispositivos de campo operam com uma única fonte de alimentação CA.

P: Qual é a corrente máxima que o módulo pode chavear simultaneamente em todos os 8 canais?
A: O 1794-OM8 tem uma corrente de saída total de 4,0 A em todos os 8 canais. Como cada canal suporta uma corrente máxima de 500 mA, você deve garantir que a soma das correntes em todos os canais ativos não exceda 4,0 A. Por exemplo, você não pode chavear todos os 8 canais a 500 mA simultaneamente (8 × 0,5 A = 4,0 A seria o limite exato). É necessário um cuidado na distribuição da carga.

P: O que significa a especificação de corrente de fuga no estado desligado e como isso pode afetar minha aplicação?
A: A corrente de fuga máxima no estado desligado de 2,5 mA significa que, mesmo quando uma saída está DESLIGADA, uma pequena corrente ainda pode fluir através do dispositivo de comutação de estado sólido (triac/SCR). Em certas aplicações sensíveis, essa fuga pode fazer com que uma carga de alta impedância (como uma pequena bobina de relé ou uma lâmpada indicadora) permaneça fracamente energizada ou impeça o desligamento completo.
