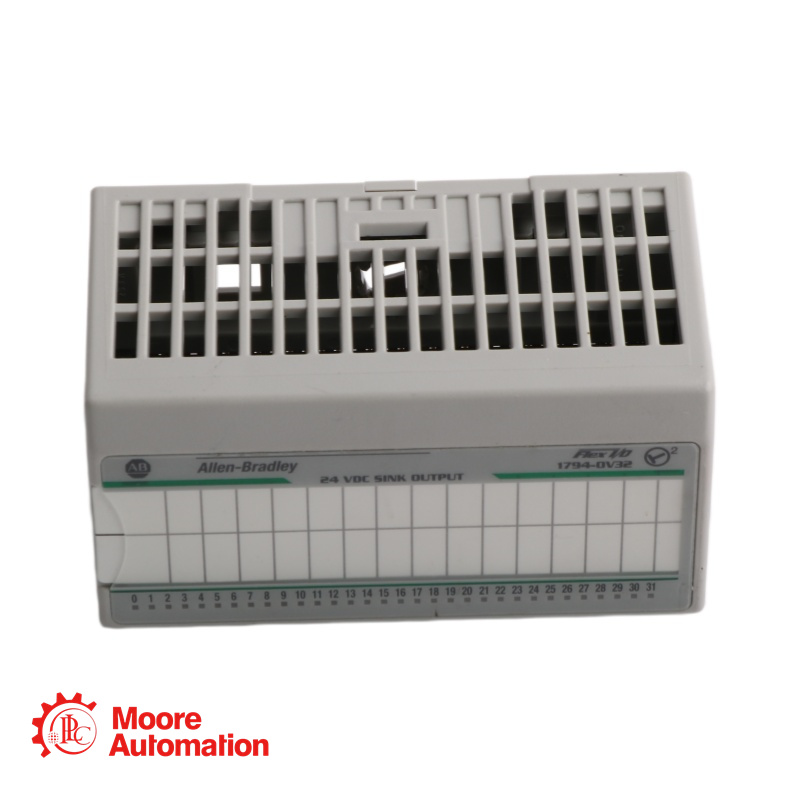

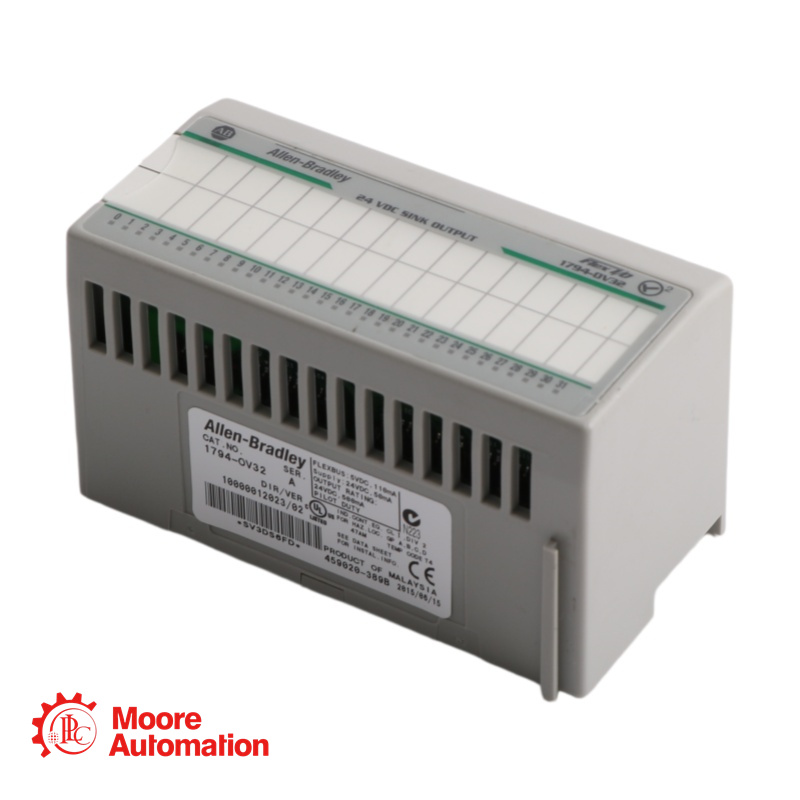

Módulo de saída de fonte PLC 1794-OV32

1794-OV32 Módulo de saída de origem

O modelo 1794-OV32, da série Flex I/O, foi projetado como um módulo de saída discreto. Ele comporta até 32 pontos de saída, mantendo uma tensão de saída nominal de 24 VCC.

1794-OV32 Especificações

Tipo de E/S: Saída discreta
Número de resultados: 32 pontos
Tensão de saída nominal: 24 VCC
Montagem: Trilho DIN
Tipo de saída: Afundamento
Classificação de proteção: IP20
Estilo do módulo: Estilo aberto
Indicadores de status: 32 LEDs

1794-OV32 Perguntas frequentes

P: Qual é a diferença entre resultados de destino e resultados de origem?
A: O 1794-OV32 utiliza saídas de dreno, o que significa que o canal de saída do módulo comuta a carga para o terra (comum). O dispositivo de campo (carga) é conectado entre a alimentação positiva (+24 VCC) e o terminal de saída do módulo. Quando a saída está ligada, a corrente flui da carga para o módulo e, em seguida, para o terra. Essa configuração também é conhecida como saída NPN, adequada para acionar entradas de campo do tipo fonte.

P: Este módulo inclui uma base de terminais ou ela é vendida separadamente?
A: A base de terminais é vendida separadamente. O 1794-OV32 é apenas o módulo eletrônico e deve ser instalado em uma base de terminais FLEX I/O compatível (por exemplo, 1794-TB3, 1794-TB32, 1794-TB3S, 1794-TB3G, etc.) para fornecer conexões de cabeamento de campo e comunicação com o backplane.
