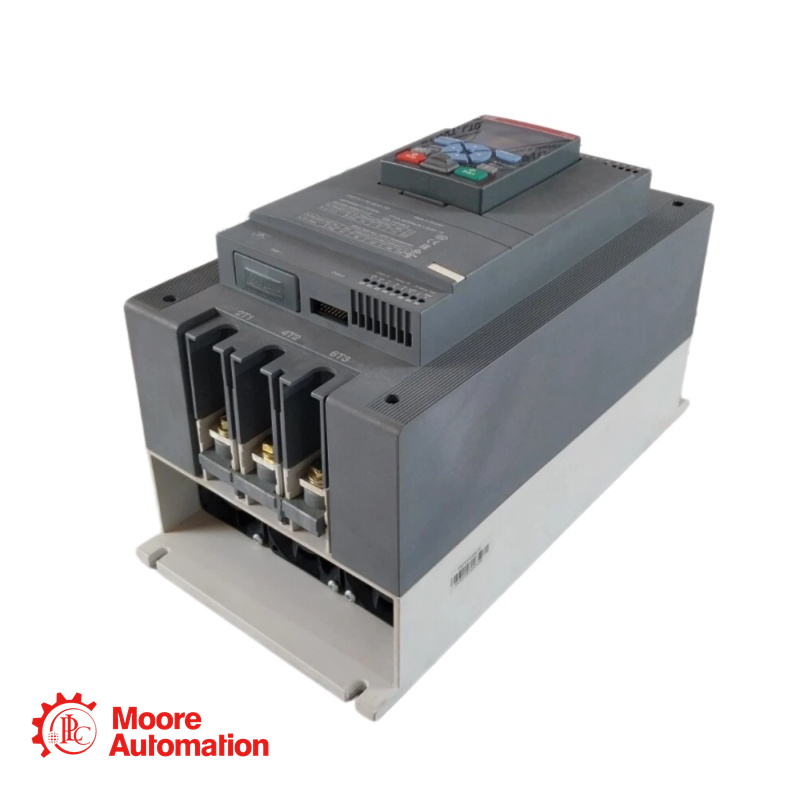

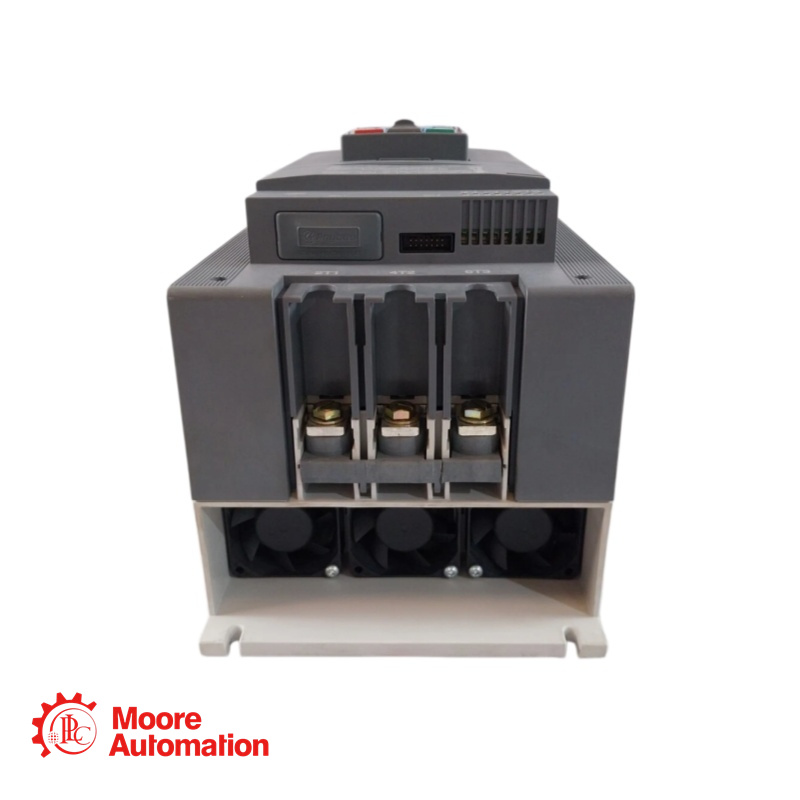

1SFA898111R7000 PSTX170-600-70 ABB Softstarter

Frida Zhang - disponível 24 horas por dia, 7 dias por semana - resolva todos os seus problemas.

E-mail: vendas5@mooreplc.com

Telefone/WhatsApp: +86 15359408275

1SFA898111R7000 PSTX170-600-70 Partida suave

O softstarter PSTX170-600-70 possui uma corrente operacional máxima nominal de 170 A e uma faixa de tensão de operação de 208 a 600 V CA. A tensão de controle nominal varia entre 100 e 250 V CA a 50/60 Hz. O PSTX oferece partida e parada suaves trifásicas por meio de rampa de tensão ou torque. Possui bypass integrado para facilitar a instalação e economizar energia. Os sinais RUN, TOR e Event estão disponíveis nas saídas de relé em NA (normalmente aberto). O PSTX possui funções como limitação de corrente, partida rápida, saída analógica, EOL (fim de linha), aquecimento do motor e limpeza da bomba. O PSTX também inclui, como padrão, funções de partida lenta, frenagem, freio de parada, diagnóstico, partida sequencial e modo de bomba de emergência/incêndio. Para interação com o PSTX, há um display gráfico completo destacável com classificação IP66 e resistência a intempéries 4x. A comunicação com o PSTX pode ser feita de quatro maneiras: por meio de entradas com fio (Start/Stop/Reset ou falha) e por três entradas digitais programáveis. Outra opção popular é a comunicação Fieldbus Modbus RTU integrada, incluindo módulos ANYBUS opcionais com todos os principais protocolos, como Profinet, Profibus, Modbus TCP, Ethernet IP e outros. Outra forma de comunicação com o PSTX é através de um adaptador externo e um conector Fieldbus. O PSTX é a solução completa para qualquer aplicação de partida de motores. É adequado para motores trifásicos de médio a grande porte com correntes nominais de 30 a 1250 A em linha ou de 52 a 2160 A em delta. Aplicações típicas incluem, por exemplo, bombas, ventiladores, compressores e transportadores.

Especificações de 1SFA898111R7000 PSTX170-600-70

Tensão operacional nominal: 208 ... 600 V CA
Tensão nominal de alimentação de controle (Us): 100 ... 250 V CA
Tensão nominal do circuito de controle (Uc): 24 V CC
Frequência nominal (f): 50/60 Hz
Frequência do circuito principal: 50/60 Hz
Potência operacional nominal - Conexão em linha (Pe): (230 V) 45 kW
(400 V) 90 kW
(500 V) 110 kW
Corrente operacional nominal - Conexão em linha (Ie): 170 A
Potência operacional nominal - Conexão Delta interna: (230 V) 90 kW
(400 V) 160 kW
(500 V) 200 kW
Corrente operacional nominal - Conexão Delta interna: 300 A
Proteção contra sobrecarga: Proteção eletrônica contra sobrecarga integrada
Proteção eletrônica contra sobrecarga integrada: Sim
Tempo de rampa: 1 ... 120 s
Tensão inicial durante a partida: 10 ... 99%

Perguntas frequentes 1SFA898111R7000 PSTX170-600-70

P: Posso usar o mesmo dispositivo tanto em sistemas de 230 V quanto em sistemas de 600 V?
R: Sim. A tensão operacional nominal é de 208 a 600 V CA. O dispositivo se adapta automaticamente à tensão de alimentação dentro dessa faixa, mas você deve recalcular as classificações de potência de acordo (tensão mais baixa = potência máxima menor).
P: Preciso de um relé de sobrecarga externo?
R: Não. O dispositivo possui proteção eletrônica contra sobrecarga integrada. Esse recurso elimina a necessidade de um relé de sobrecarga térmica separado no painel de partida do motor.
P: Quais são as tensões de controle necessárias?
A: Alimentação de controle (Us): 100 … 250 V CA — esta alimentação alimenta os componentes eletrônicos internos.
Circuito de controle (Uc): 24 V CC — normalmente usado para sinais remotos de partida/parada.

Notas técnicas

A potência varia com a tensão (45 kW a 230 V → 90 kW a 400 V). Não exceda 170 A, independentemente da tensão.
A potência é maior (160 kW a 400 V) porque o soft starter recebe apenas 58% da corrente da linha. No entanto, o motor deve ter todos os 6 terminais acessíveis.
Com 230 V em delta, a potência máxima é de 90 kW (corrente limitada a 300 A). Com 500 V em delta, a potência máxima é de 200 kW.
