21000-28-05-00-077-03-02 Bently Nevada Housing Assembly

Como posso obter o preço?

21000-28-05-00-077-03-02

Gerente de vendas:Frida
◆Telefone/WhatsApp:+86 15359408275
◆E-mail:vendas5@mooreplc.com

Descrição - Assembleia de Habitação

21000-28-05-00-077-03-02

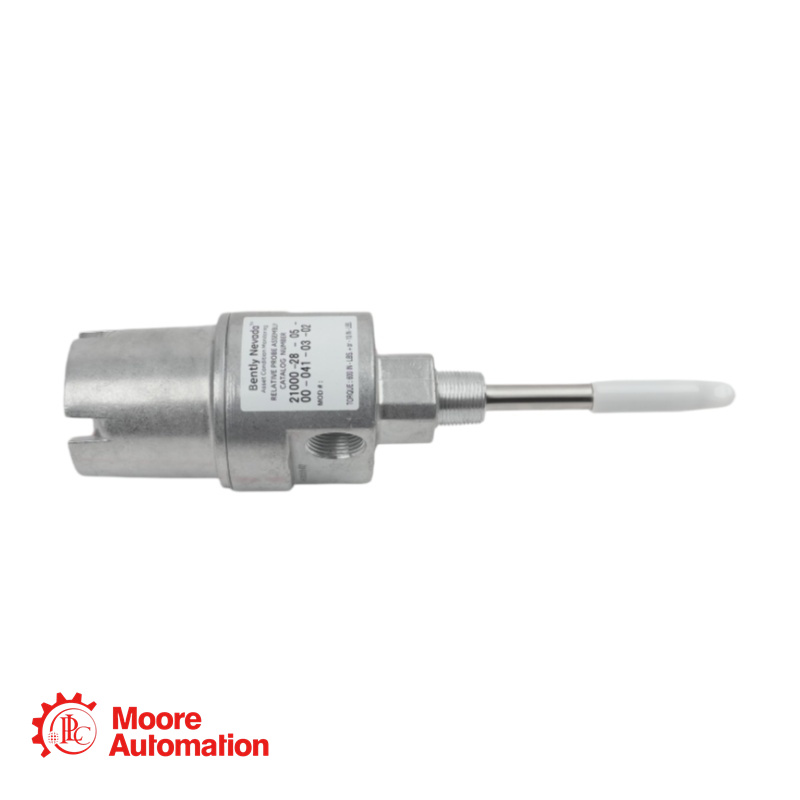

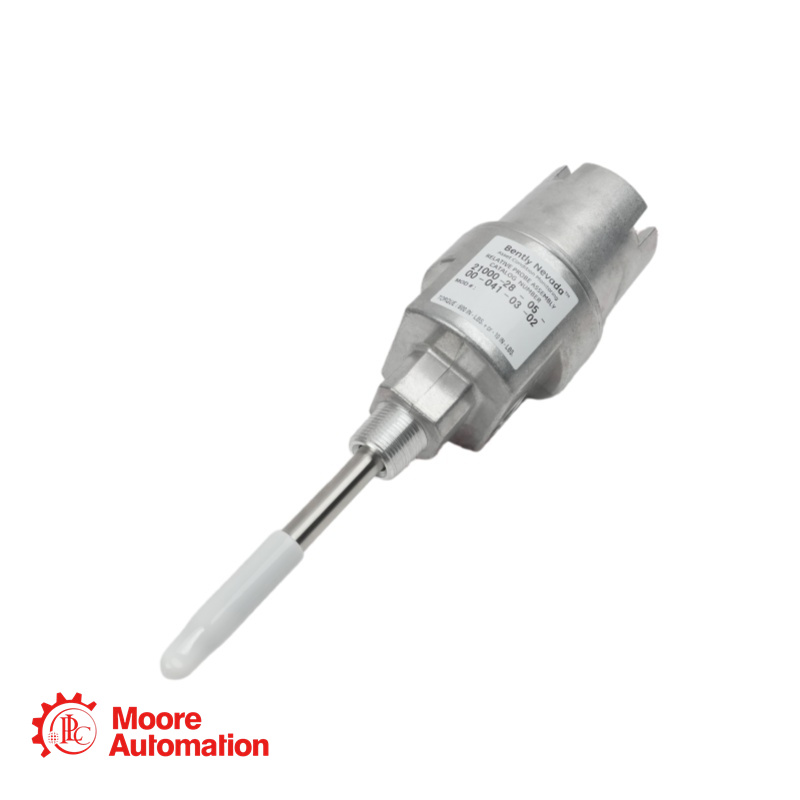

Caixa de alumínio para sonda Bently Nevada Série 21000, pré-montada com uma sonda 3300 XL de 8 mm com montagem reversa (aprovações múltiplas) e cabo de 0,5 m. Este conjunto oferece uma caixa robusta e à prova de intempéries (Tipo 4) para montagem externa de sensores de vibração/posição em carcaças de máquinas. Configurada para penetração da sonda de 5,2 polegadas com rosca de montagem NPT 3/4-14 para inserção direta na carcaça. Inclui um kit de conexão para conduíte (Opção 03) para terminação de cabo blindado ou conduíte flexível.

Parâmetro - Assembleia de Habitação

21000-28-05-00-077-03-02

Modelo da carcaça: 21000 (Corpo em alumínio, revestimento em aço inoxidável 304)
Tipo de sonda: 3300 XL 8 mm com montagem reversa (Opção 28: com aprovações selecionáveis ​​para áreas classificadas)
Comprimento do cabo: 0,5 metro (20 polegadas)
Adaptador de espaçamento: Nenhum (montagem embutida)
Penetração da sonda: 5,2 polegadas (132 mm)
Conexões: Opção 03: Plugue NPT de 3/4", Redutor de 3/4" para 1/2", Prendedor de Cabo (para cabo de 1/8" a 3/8" de diâmetro externo)
Rosca de montagem: 3/4-14 NPT (macho, rosca estendida para maior rigidez)
Material (Corpo): Alumínio
Material (manga): Aço inoxidável 304
Temperatura de operação: -51°C a +177°C (-60°F a +351°F)

PERGUNTAS FREQUENTES - Assembleia de Habitação

21000-28-05-00-077-03-02

P: Qual é a dimensão exata da flange da carcaça até a ponta da sonda?
A: A dimensão "D" especifica a penetração da manga da sonda: 5,2 polegadas (132 mm). Observe que a ponta da sonda se estende aproximadamente 0,2 polegadas (5 mm) além da extremidade da manga. A distância total da flange da base da carcaça até o alvo (considerando a folga nominal) é de aproximadamente 5,45 polegadas. Consulte a página 18 da folha de dados para obter informações sobre a extensão da ponta XL de 8 mm.

P: Esta caixa de proteção é à prova de explosão?
A: A caixa base 21000 é mecanicamente idêntica à CA21000. Ela possui classificação CSA Tipo 4. No entanto, para atender à certificação completa de proteção contra explosão Classe I Divisão 1 listada na página 4, o conjunto requer o prefixo CA (CA21000). Se a aplicação exigir conformidade rigorosa com a Divisão 1/Zona 1 para a caixa, verifique se a etiqueta CSA é necessária. A sonda interna é intrinsecamente segura quando conectada a uma barreira aprovada.

P: A penetração de 5,2 polegadas requer um suporte interno?
R: Não. Comprimentos de manga superiores a 304 mm (12 polegadas) requerem suporte adicional (Peça 37948-01) para evitar ressonância. Com 132 mm (5,2 polegadas), este conjunto está bem dentro do comprimento operacional seguro sem suporte.

P: Qual cabo é compatível com a empunhadura "Opção 03" incluída?
A: O kit inclui um conjunto de arruelas de vedação de múltiplas faixas. Ele foi projetado para vedar cabos de extensão padrão da Bently Nevada com diâmetros externos entre 1/8" e 3/8" (3,2 mm a 9,5 mm).
