24701-28-05-20-040-03-02 Conjunto da carcaça da sonda Bently Nevada

Como obter um orçamento? Entre em contato abaixo:

24701-28-05-20-040-03-02 Visão geral

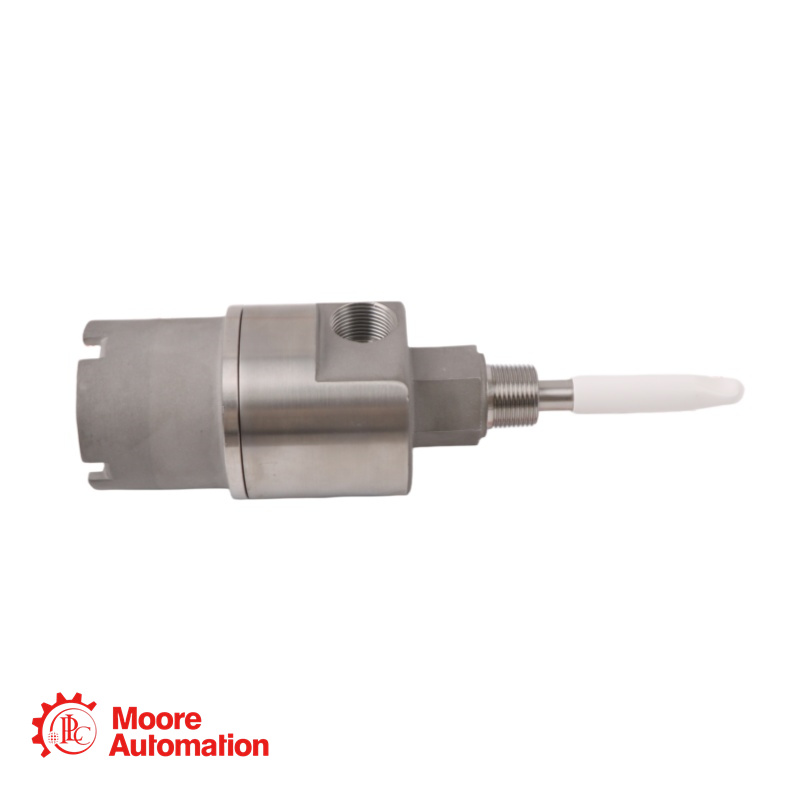

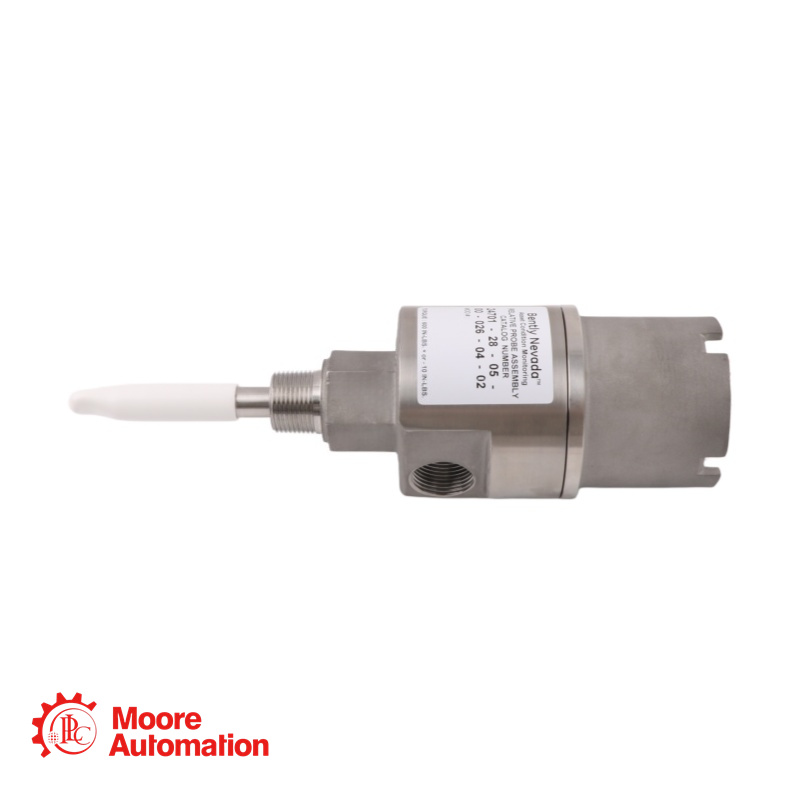

O 24701-28-05-20-040-03-02 É um conjunto de alojamento para sonda de proximidade em aço inoxidável, projetado para montagem externa de sondas de proximidade em ambientes industriais perigosos e corrosivos.

24701-28-05-20-040-03-02 Parâmetros

Material da carcaça: Corpo em alumínio com revestimento em aço inoxidável 304
Faixa de temperatura (carcaça): -51 °C a +177 °C (-60 °F a +351 °F) em operação e armazenamento.
Limite de temperatura da sonda: -34 °C a +177 °C (-30 °F a +351 °F) em operação.

Perguntas frequentes sobre 24701-28-05-20-040-03-02

1. Qual a diferença entre as carcaças 21000 e 24701?

A principal diferença reside no material. O modelo 24701 é fabricado em aço inoxidável (corpo em aço inoxidável 303 e revestimento em aço inoxidável 304), enquanto o modelo 21000 possui corpo em alumínio com revestimento em aço inoxidável. O modelo 24701 é geralmente escolhido para aplicações que exigem maior resistência à corrosão.

2. O que indica a opção "28" para a sonda?

A opção "28" especifica uma sonda 3300 XL de 8 mm com aprovações selecionáveis ​​para áreas classificadas. Isso significa que a própria sonda é certificada para uso em locais perigosos com múltiplas aprovações, incluindo CSA, ATEX e IECEx para aplicações intrinsecamente seguras (ia) e não incendiárias (nA/ec).

3. Quais são as dimensões "C" (Adaptador de Espaçador) e "D" (Penetração da Sonda)?

A dimensão C (2,0 polegadas) corresponde ao comprimento do adaptador de espaçamento que mantém a carcaça afastada da superfície da máquina. A dimensão D (2,4 polegadas) corresponde ao comprimento que a manga da sonda penetra na máquina. Juntas (C + D = 4,4 polegadas no total), elas determinam a posição total da ponta da sonda em relação ao alvo.

4. Este conjunto de alojamento é certificado para uso em áreas classificadas como perigosas?

Sim, a caixa 24701 possui certificação CSA para aplicações à prova de explosão na América do Norte. Ela é classificada como Classe I, Divisões 1 e 2, Grupos C e D, e Classe II, Divisões 1 e 2, Grupos E, F e G. Possui classificações de temperatura T5 e T4, dependendo da temperatura ambiente.

5. Qual é o comprimento total de penetração da sonda (C + D) para este conjunto?

O comprimento total de penetração da sonda é C + D = 2,0 + 2,4 = 4,4 polegadas (112 mm). Isso está bem dentro dos limites padrão para um cabo de sonda de 0,5 metro.

6.Qual é a finalidade da opção de conexão "03"?

A opção "03" fornece um conjunto completo de conexões para eletroduto, incluindo um plugue, um redutor (3/4-14 NPT para 1/2-14 NPT) e uma braçadeira de vedação de cabo com ilhós. Isso permite conexões flexíveis de eletroduto e vedação adequada do ponto de entrada do cabo para manter a integridade ambiental da caixa.
