Descrição do 2MBI600VXA-120E-51

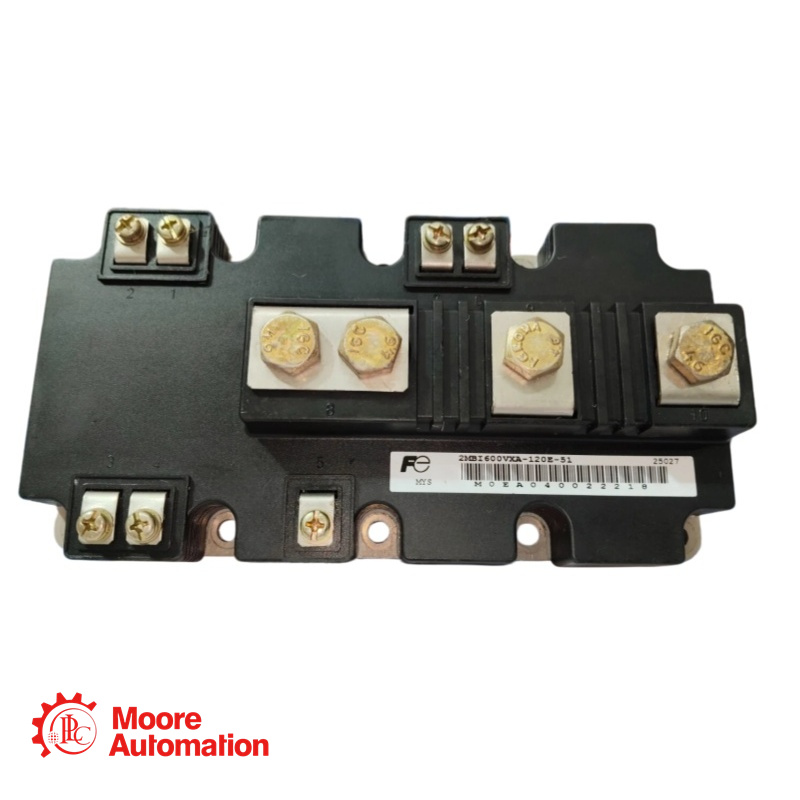

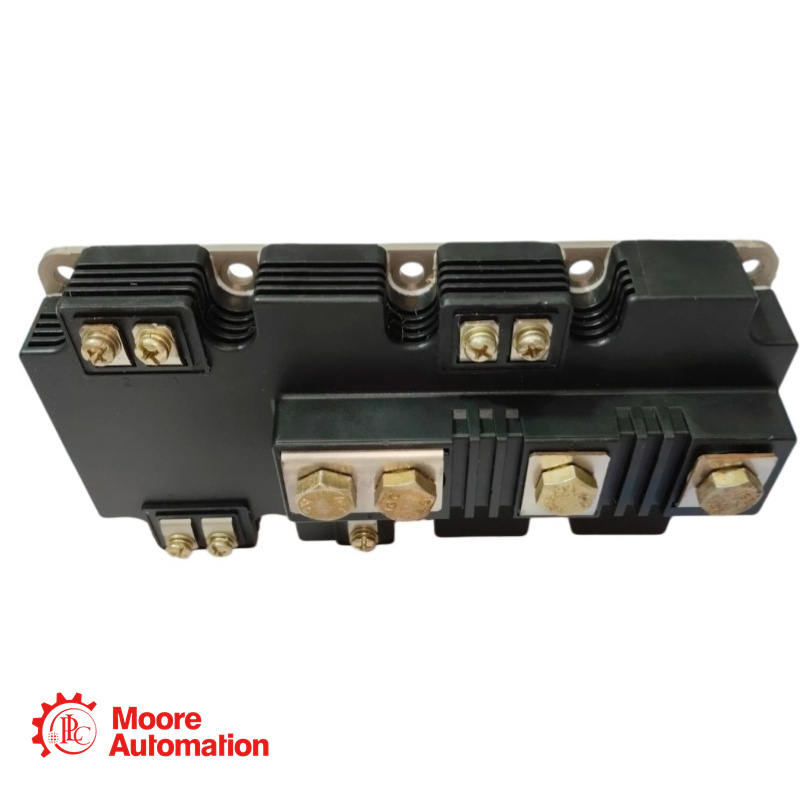

O 2MBI600VXA-120E-51 é um módulo IGBT de comutação de alta velocidade da série V da Fuji Electric. Ele apresenta uma classificação de 1200V / 600A em um encapsulamento 2 em 1, integrando tanto o IGBT quanto o diodo de roda livre (FWD) para um único pino do inversor. O módulo foi projetado com uma estrutura de baixa indutância para minimizar as perdas de comutação e os picos de tensão, tornando-o adequado para sistemas de conversão de energia de alta eficiência.

Inversores para acionamento de motores
Amplificadores de servoacionamento CA e CC
Fontes de alimentação ininterrupta
Máquinas industriais, como máquinas de solda.

Parâmetro

Classificações máximas absolutas (Tc=25°C, salvo indicação em contrário)
Tensão coletor-emissor (Vces): 1200V
Tensão porta-emissor (Vges): ±20V
Corrente de coletor, pulso (Ic pulso): 1200A por 1ms
Dissipação de energia do coletor (Pc): 3350 W por dispositivo

Perguntas frequentes

Quais são os torques de aperto recomendados para os parafusos na instalação deste módulo?
A: Para garantir o contato térmico e elétrico adequado sem danificar o módulo, a Fuji Electric recomenda os seguintes torques:
Parafusos de montagem (M5): 3,0 ~ 6,0 N·m
Parafusos do terminal principal (M8): 8,0 ~ 10,0 N·m
Parafusos do terminal de detecção (M4): 1,8 ~ 2,1 N·m

Por que existem terminais de detecção no módulo?
A: Os terminais de detecção (Sense C1, Sense C2E1, Sense E2) são fornecidos para a medição precisa da tensão de condução do coletor-emissor e das características de comutação. Ao utilizar esses terminais de detecção conectados por Kelvin, a medição não é afetada pela queda de tensão nos terminais principais de alta corrente, fornecendo uma leitura precisa da tensão do chip IGBT.
