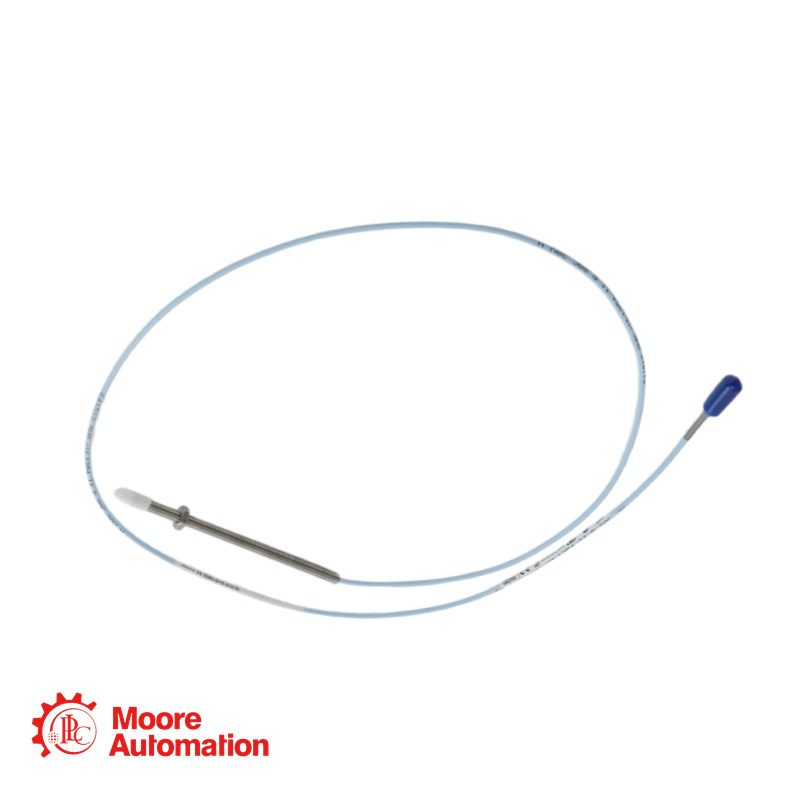

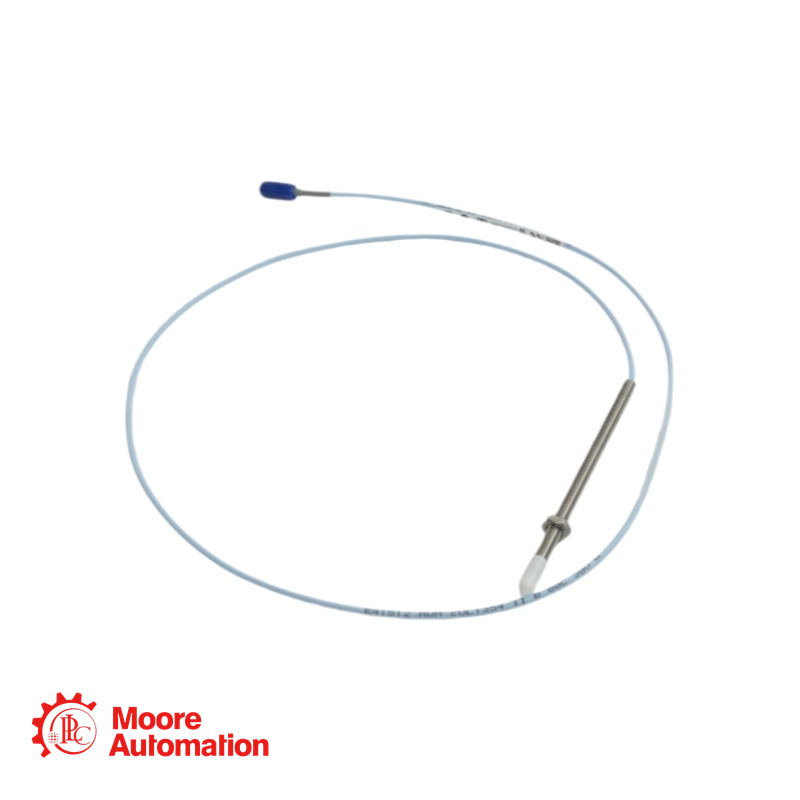

Sonda de Proximidade NSv 3300 330901-00-10-02-00-02 – Bently Nevada

Parâmetro

Especificação

Número do modelo

330901-00-10-02-00-02

Marca / Série

Sonda de Proximidade Bently Nevada 3300 NSv

Tipo de sonda

Montagem padrão, rosca 1/4-28 UNF, sem armadura

Comprimento sem piso (A)

00 – 0,0 pol. (mínimo: 0,0 pol. / máximo: 9,2 pol., pedidos em incrementos de 0,1 pol.)

Comprimento total da caixa (B)

10 – 1,0 pol. (mínimo: 0,8 pol. / máximo: 9,9 pol., pedidos em incrementos de 0,1 pol.)

Comprimento total do cabo (C)

02 – 1,0 metro (39 polegadas)

Opção de conector e cabo (D)

00 – Cabo padrão com conector ClickLoc (sem protetor de conector)

Opção de aprovação da agência (E)

02 – Não obrigatório (não aprovado)

Tamanho da rosca

1/4-28 UNF-2A

Material da ponta da sonda

Sulfeto de polifenileno (PPS)

Material da caixa da sonda

Aço inoxidável AISI 304

Tipo de cabo

Cabo coaxial de 75 Ω com isolamento em FEP

Tipo de conector

Conector ClickLoc (mini coaxial) em latão banhado a ouro

Temperatura de operação (sonda)

-52°C a +177°C (-62°F a +351°F)

Resistência máxima à tração

220 N (50 lb) da caixa da sonda ao cabo

Torque recomendado

Aperte com os dedos (máx. 0,56 N·m / 5 pol·lb)

Raio de curvatura mínimo

25,4 mm (1,0 pol.)

Compatibilidade do sistema

Sensor de proximidade NSv 3300 XL e cabos de extensão NSv 3300

O que representa o número de peça 330901-00-10-02-00-02?

Esta é uma sonda NSv 3300 de montagem padrão. Cada segmento define uma opção específica:
330901: Modelo base – rosca 1/4-28 UNF, sem blindagem
00: Comprimento sem piso = 0,0 polegadas
10: Comprimento total da caixa = 1,0 polegada
02: Comprimento total do cabo = 1,0 metro
00: Opção de conector – cabo padrão com conector ClickLoc (sem protetor de conector)
02: Aprovação da agência – não necessária (não aprovado)

Qual a diferença entre sondas NSv de montagem padrão e de montagem reversa?

As sondas de montagem padrão (330901–330910) são projetadas para montagem convencional através da carcaça da máquina, com o cabo saindo para longe do alvo. As sondas de montagem reversa (330906, 330907) são projetadas para instalações onde a sonda deve ser inserida pelo lado oposto, com o cabo saindo em direção ao alvo. As sondas de montagem reversa não estão disponíveis com opções de blindagem ou proteção do conector.

Esta sonda pode ser usada com os sistemas RAM 3300 existentes?

Sim. A sonda 3300 NSv e os cabos de extensão são mecanicamente e eletricamente compatíveis e intercambiáveis ​​com a sonda de proximidade 3300 RAM e o cabo de extensão anteriores da Bently Nevada. Para atualizações completas do sistema, o sensor Proximitor® também deve ser substituído pela versão 3300 XL NSv.

Qual é a configuração de folga recomendada para esta sonda?

Quando usado com um sensor Proximitor® NSv 3300 XL e um cabo de extensão adequado, a configuração de folga recomendada é de 1,0 mm (40 mils), o que posiciona a sonda no centro de sua faixa linear de 1,5 mm (60 mils).

Qual é o comprimento máximo de engate da rosca para uma ponta de prova 1/4-28?

O comprimento máximo recomendado para o engate da rosca é de 0,375 polegadas (1,5 vezes o diâmetro nominal da rosca). Exceder esse valor pode causar travamento durante a instalação.
