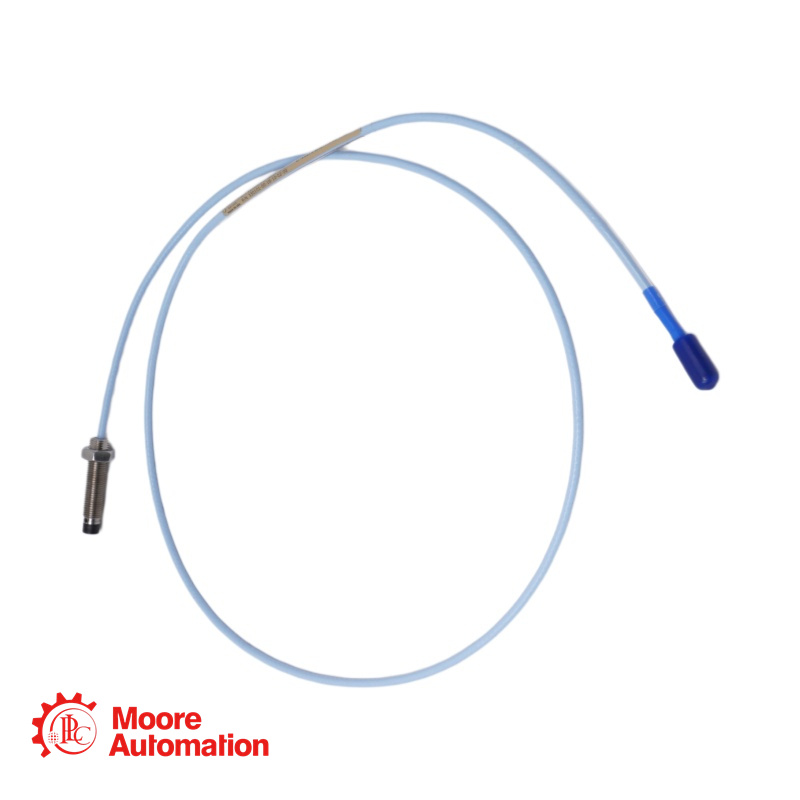

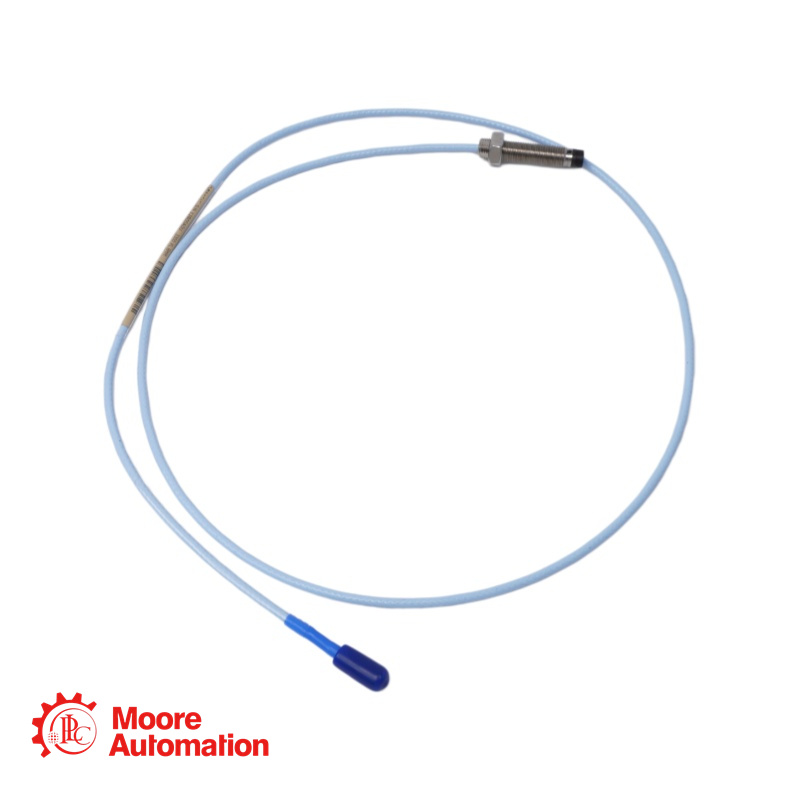

330101-00-16-10-11-RU Sonda NSv

O modelo 330101-00-16-10-11-RU é uma sonda de proximidade de montagem padrão da série 3300 XL de 8 mm. Ela foi projetada para medições de vibração e posição em máquinas rotativas, como máquinas com mancais de filme fluido, compressores, bombas e turbinas.

Esta sonda possui uma rosca UNF de 3/8-24 e faz parte do Sistema de Transdutor de Proximidade 3300 XL de 8 mm, que oferece desempenho avançado em sistemas de transdutores de proximidade por correntes parasitas. O sistema está em total conformidade com a norma API 670 (American Petroleum Institute) para configuração mecânica, faixa linear, precisão e estabilidade de temperatura.

A opção de aprovação da agência "-RU" indica que esta sonda está certificada para uso na Rússia com as aprovações aplicáveis ​​para áreas classificadas (normalmente EAC ou outras normas de certificação russas).

330101-00-16-10-11-RU DETALHES

Número da peça: 330101-00-16-10-11-RU
Modelo base: 330101 - Sonda 3300 XL de 8 mm, montagem padrão, rosca 3/8-24 UNF, sem blindagem
Comprimento sem rosca (AA): 00: 0,0 polegadas
Comprimento total da caixa (BB):16: 1,6 polegadas
Comprimento total do cabo (CC):10: 1,0 metro (3,3 pés)
Tipo de conector e cabo (DD): 11: Conector coaxial miniatura ClickLoc™ com protetor de conector, cabo FluidLoc
Aprovação da agência (EE):RU: Aprovação específica para a Rússia (EAC / EAC Ex)
Tipo de rosca: 3/8-24 UNF
Armadura: Sem armadura
Estilo de montagem: Montagem frontal padrão
Faixa linear: 2,0 mm (80 mils), de aproximadamente 0,25 a 2,3 mm (10 a 90 mils) do alvo (-1 a -17 Vdc)
Ajuste de folga recomendado: 1,27 mm (50 mils) [aproximadamente -9 Vcc] para vibração radial.
Fator de escala médio: 7,87 V/mm (200 mV/mil)
Cabo da sonda: triaxial de 75 Ω, isolado em FEP, com construção FluidLoc.
Faixa de temperatura (operacional): -35 °C a +120 °C (-31 °F a +248 °F) padrão
Faixa de temperatura (armazenamento): -51°C a +177°C (-60°F a +350°F)

330101-00-16-10-11-RU

Perguntas frequentes (FAQ)

P: O que indica o código de aprovação da agência "-RU"?
UM: O código "-RU" indica que esta sonda está certificada para uso na Rússia com as aprovações aplicáveis ​​para áreas classificadas. Estas geralmente incluem as certificações EAC (Conformidade Eurasiática) e EAC Ex para uso em atmosferas potencialmente explosivas.

P: Qual é a finalidade do cabo FluidLoc (opção "11")?
UM: O cabo FluidLoc foi projetado para impedir que óleo e outros líquidos vazem da máquina através do interior do cabo. Isso é importante em aplicações onde o cabo passa por dentro da carcaça da máquina e os fluidos do processo precisam ser contidos para evitar vazamentos.

P: Qual a finalidade do protetor de conector?
UM: O protetor de conector proporciona vedação ambiental para o ponto de conexão entre a sonda e o cabo de extensão. Ele impede a entrada de umidade, óleo e outros contaminantes no conector ClickLoc™, o que poderia degradar a qualidade do sinal e causar erros de medição.

P: Qual é a configuração de folga correta para esta sonda?
UM: Para medições de vibração radial, a folga recomendada é de 1,27 mm (50 mils), o que corresponde a uma saída de aproximadamente -9 Vcc. Isso posiciona a sonda no centro de sua faixa linear de 2,0 mm (80 mils).

P: Qual é o diâmetro mínimo recomendado do eixo para medições de vibração radial?
UM: O diâmetro mínimo recomendado para o eixo é de 76,2 mm (3 polegadas). Medições em eixos menores geralmente resultarão em uma alteração no fator de escala.

P: Que tipo de conector esta sonda utiliza?
UM: Utiliza um conector coaxial miniatura ClickLoc™ de latão banhado a ouro. Este conector trava no lugar com um "clique" ao ser apertado manualmente, evitando que se solte devido à vibração.
