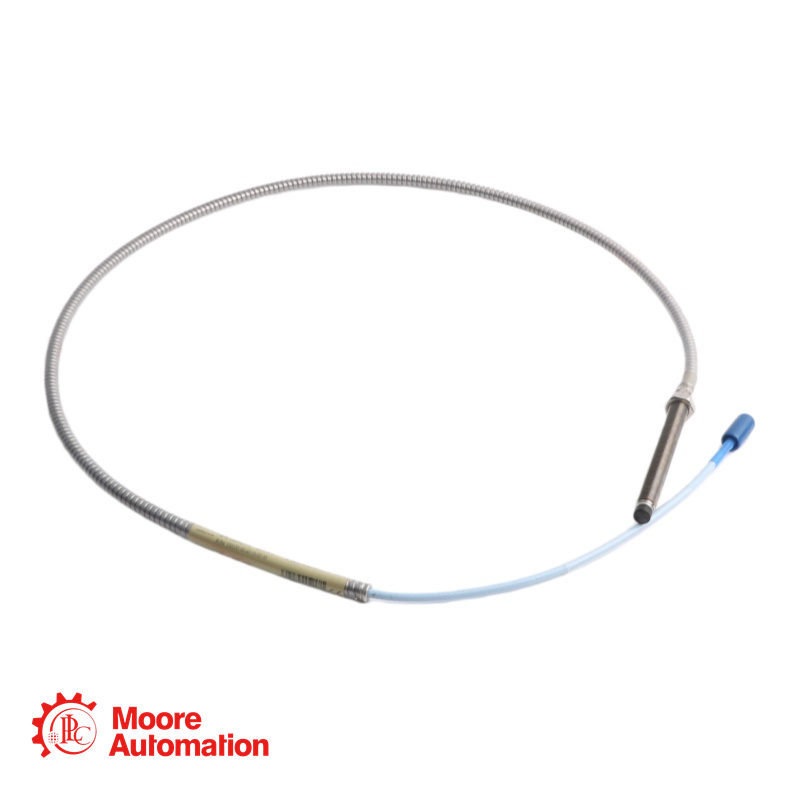

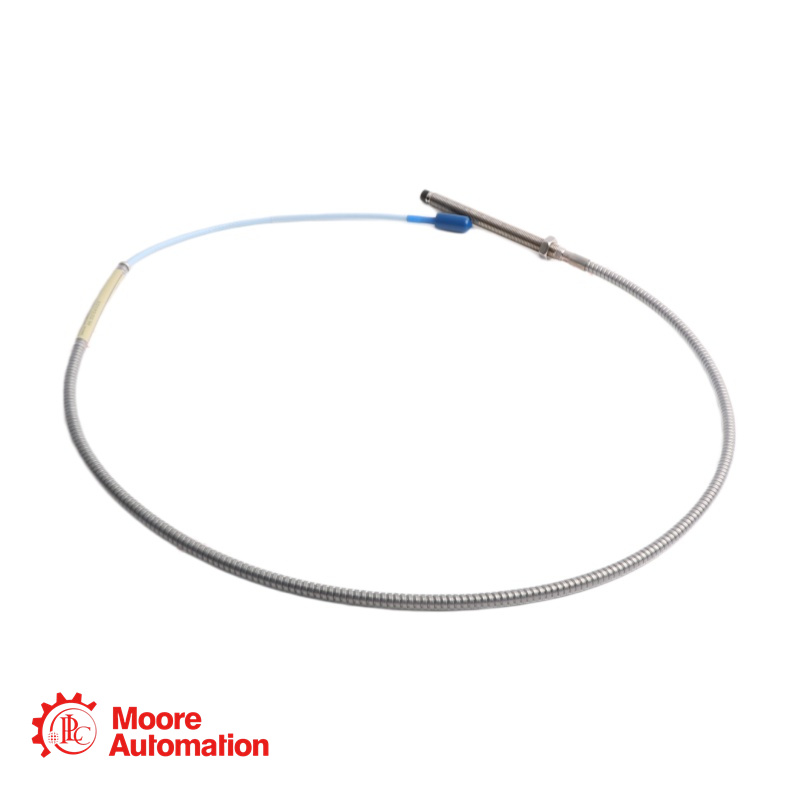

330102-00-40-10-02-05 Sonda de Proximidade

O modelo 330102-00-40-10-02-05 é uma sonda de proximidade de montagem padrão da série 3300 XL de 8 mm. Ela foi projetada para medições de vibração e posição em máquinas rotativas, como máquinas com mancais de filme fluido, compressores, bombas e turbinas.

Esta sonda possui uma rosca UNF de 1/4-28 e faz parte do Sistema de Transdutor de Proximidade 3300 XL de 8 mm, que oferece desempenho avançado em sistemas de transdutores de proximidade por correntes parasitas. O sistema está em total conformidade com a norma API 670 (American Petroleum Institute) para configuração mecânica, faixa linear, precisão e estabilidade de temperatura.

330102-00-40-10-02-05 DETALHES

Número da peça: 330102-00-40-10-02-05
Modelo base: 330102 - Sonda 3300 XL de 8 mm, montagem padrão, rosca 1/4-28 UNF, sem blindagem
Comprimento sem rosca (AA): 00: 0,0 polegadas
Comprimento total da caixa (BB):40: 4,0 polegadas
Comprimento total do cabo (CC):10: 1,0 metro (3,3 pés)
Tipo de conector e cabo (DD): 02: Conector coaxial miniatura ClickLoc™, cabo padrão
Aprovação da Agência (EE):05: Aprovações Múltiplas (CSA, ATEX, IECEx)
Tipo de rosca: 1/4-28 UNF
Armadura: Sem armadura
Estilo de montagem: Montagem frontal padrão
Faixa linear: 2,0 mm (80 mils), de aproximadamente 0,25 a 2,3 mm (10 a 90 mils) do alvo (-1 a -17 Vdc)
Ajuste de folga recomendado: 1,27 mm (50 mils) [aproximadamente -9 Vcc] para vibração radial.
Fator de escala médio: 7,87 V/mm (200 mV/mil)
Compatibilidade de comprimento do sistema: Projetado para uso com o sensor Proximitor correspondente (comprimento do cabo da sonda + cabo de extensão = comprimento total do sistema)
Fator de Escala Incremental (ISF): 7,87 V/mm (200 mV/mil) ±5% para sistema de 5 m de 0 °C a +45 °C; ±6,5% para sistema de 9 m
Desvio da Linha Reta de Melhor Ajuste (DSL): Menos de ±0,025 mm (±1 mil) para um sistema de 5 m na faixa de 0 °C a +45 °C.
Material da ponta da sonda: Sulfeto de polifenileno (PPS)
Material da caixa da sonda: Aço inoxidável AISI 303 ou 304
Cabo da sonda: triaxial de 75 Ω, isolado em FEP

330102-00-40-10-02-05

Perguntas frequentes (FAQ)

P: Que tipo de rosca utiliza esta sonda?
UM: Utiliza uma rosca UNF de 1/4-28.

P: O que significa a opção de aprovação da agência "-05"?
UM: A opção "-05" indica que esta sonda possui múltiplas aprovações para áreas classificadas, incluindo CSA para a América do Norte e ATEX e IECEx para uso internacional. Ela é aprovada para uso em aplicações intrinsecamente seguras (ia) e não incendiárias (nA/ec).

P: Qual é o torque máximo recomendado para a instalação desta sonda?
UM: O torque máximo recomendado para sondas padrão montadas na parte frontal é de 11,2 N·m (100 pol·lb). Os três primeiros filetes da rosca devem ser apertados com um torque de apenas 7,5 N·m (66 pol·lb). Exceder esses valores pode danificar a sonda.

P: Qual é o comprimento total do cabo desta sonda?
UM: O comprimento total do cabo é de 1,0 metro (3,3 pés), conforme especificado na opção "10".

P: Que tipo de conector esta sonda utiliza?
UM: Utiliza um conector coaxial miniatura ClickLoc™ de latão banhado a ouro. Este conector trava no lugar com um "clique" ao ser apertado manualmente, evitando que se solte devido à vibração.

P: Qual é o diâmetro mínimo recomendado do eixo para medições de vibração radial?
UM: O diâmetro mínimo recomendado para o eixo é de 76,2 mm (3 polegadas). Medições em eixos menores geralmente resultarão em uma alteração no fator de escala.
