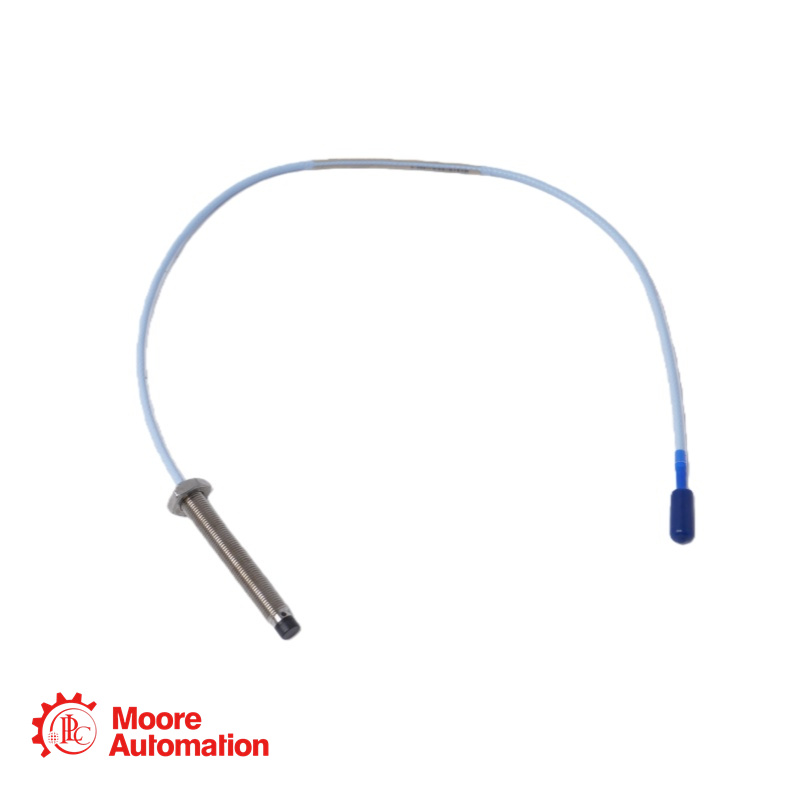

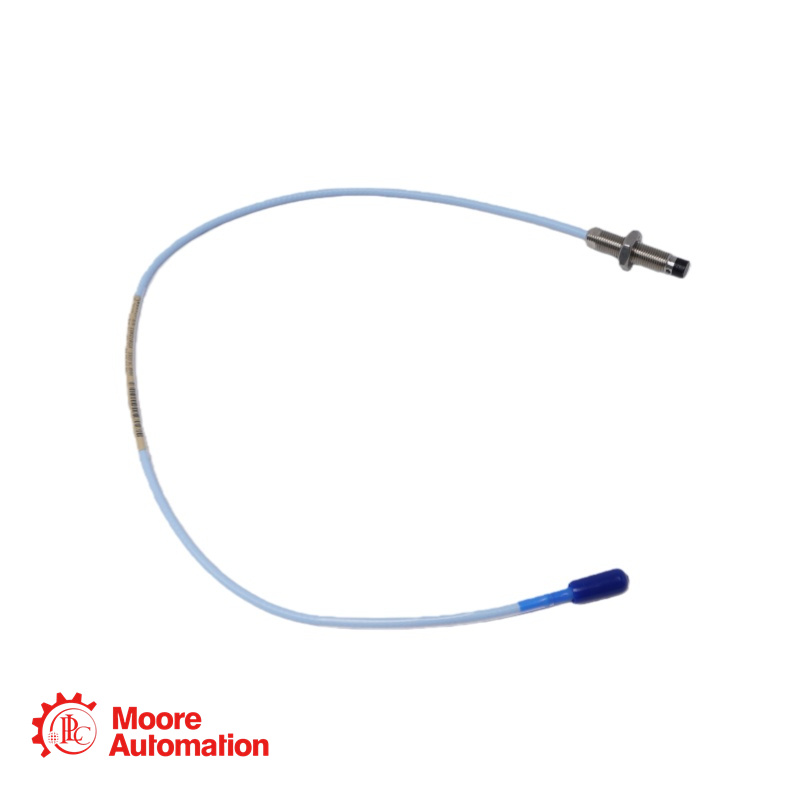

330103-00-07-05-01-05 Sonda de Proximidade Bently Nevada

330103-00-07-05-01-05 Cabo de slot complementar

Sonda 3300 XL de 8 mm, rosca métrica M10X1, sem armadura, comprimento sem rosca de 0,0 mm, comprimento da caixa de 70 mm, cabo de 5,0 m com conector coaxial miniatura ClickLoc com protetor de conector, cabo FEP padrão, múltiplas aprovações CSA/ATEX/IECEx.

330103-00-07-05-01-05 Especificações

Modelo base: 330103 Sonda 3300 XL de 8 mm, rosca M10x1, sem blindagem.
A: Comprimento sem rosca: 00 0 mm (mínimo; deve ser pelo menos 20 mm menor que o comprimento da caixa)
B: Comprimento total da caixa: 07 70 mm (medida métrica: 07 × 10 mm = 70 mm)
C: Comprimento total do cabo: 05 5,0 metros (16,4 pés) — projetado para sistemas de sensores Proximitor de 5 m
D: Tipo de conector e cabo: 01 Conector coaxial ClickLoc em miniatura com protetor de conector, cabo padrão
E: Aprovação da Agência: 05 Aprovações CSA, ATEX e IECEx
Comprimento sem rosca: 0 mm (mínimo permitido)
Comprimento total da caixa: 70 mm
Comprimento total do cabo: 5,0 metros (16,4 pés)
Tipo de cabo: triaxial de 75 Ω, com isolamento em FEP, cabo padrão

330103-00-07-05-01-05 Perguntas frequentes

P: Com qual comprimento de sistema de sensor Proximitor esta sonda é compatível?
A: Esta é uma sonda de 5,0 metros (código "05"), projetada especificamente para uso com o sensor Proximitor de 5,0 metros (código da peça 330180-50, 51 ou 52). O comprimento do cabo da sonda mais o comprimento do cabo de extensão deve ser igual ao comprimento do sistema do sensor Proximitor. Para um sistema de 5 m, normalmente não é necessário um cabo de extensão.

P: Esta sonda é intercambiável com as sondas da série 3300 que não são XL?
R: Sim. A sonda 3300 XL de 8 mm é retrocompatível e totalmente intercambiável com os componentes de 5 mm e 8 mm da série 3300 (não XL), tanto elétrica quanto mecanicamente. No entanto, a combinação de componentes XL e não XL limita o desempenho do sistema às especificações dos componentes não XL.

P: O que o sufixo "-05" no final representa?
A: O "-05" na posição E indica que a sonda possui aprovações CSA, ATEX e IECEx para áreas classificadas, tornando-a adequada para instalação em áreas classificadas (Zona 0/1/2) quando instalada de acordo com os diagramas de fiação intrinsecamente seguros ou não incendiários apropriados (141092 ou 140979).
