330103-00-12-10-11-05 Sonda NSv

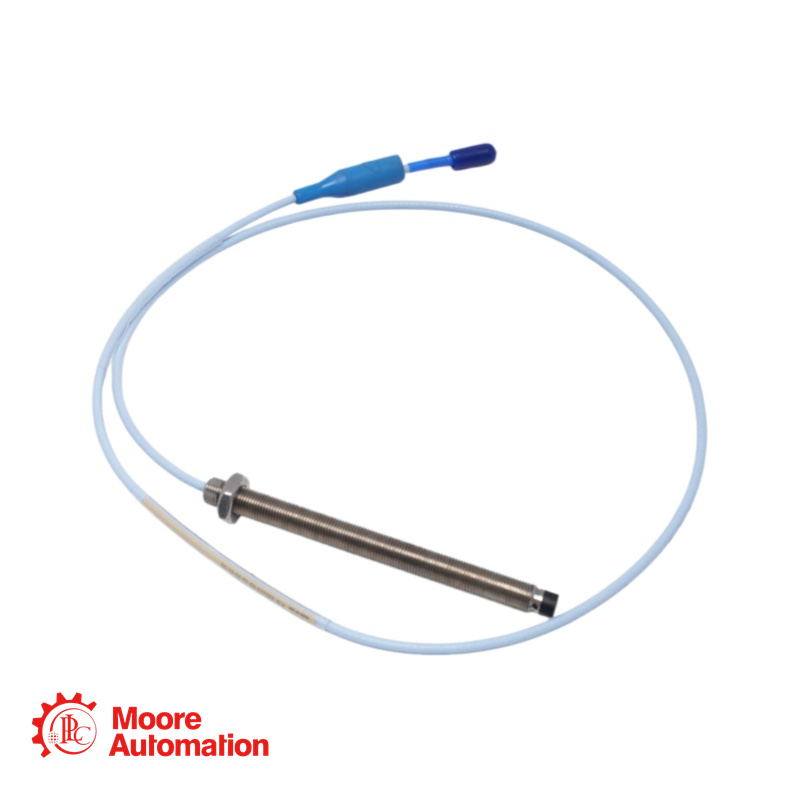

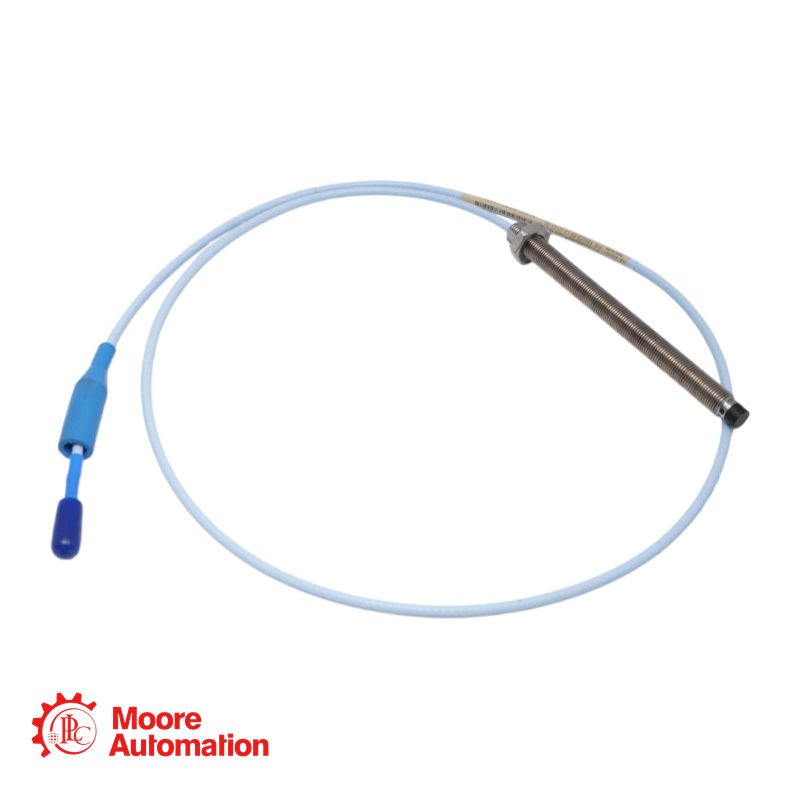

O modelo 330103-00-12-10-11-05 é uma sonda de proximidade de montagem padrão da série 3300 XL de 8 mm. Ela foi projetada para medições de vibração e posição em máquinas rotativas, como máquinas com mancais de filme fluido, compressores, bombas e turbinas.

Esta sonda possui uma rosca UNF de 3/8-24 e faz parte do Sistema de Transdutor de Proximidade 3300 XL de 8 mm, que oferece desempenho avançado em sistemas de transdutores de proximidade por correntes parasitas. O sistema está em total conformidade com a norma API 670 (American Petroleum Institute) para configuração mecânica, faixa linear, precisão e estabilidade de temperatura.

330103-00-12-10-11-05 DETALHES

Número da peça: 330103-00-12-10-11-05
Modelo base: 330103 - Sonda 3300 XL de 8 mm, montagem padrão, rosca 3/8-24 UNF, sem blindagem
Comprimento sem rosca (AA): 00: 0,0 polegadas
Comprimento total da caixa (BB): 12: 1,2 polegadas
Comprimento total do cabo (CC):10: 1,0 metro (3,3 pés)
Tipo de conector e cabo (DD): 11: Conector coaxial miniatura ClickLoc™ com protetor de conector, cabo FluidLoc
Aprovação da Agência (EE):05: Aprovações Múltiplas (CSA, ATEX, IECEx)
Tipo de rosca: 3/8-24 UNF
Armadura: Sem armadura
Estilo de montagem: Montagem frontal padrão
Ajuste de folga recomendado: 1,27 mm (50 mils) [aproximadamente -9 Vcc] para vibração radial.
Fator de escala médio: 7,87 V/mm (200 mV/mil)
Cabo da sonda: triaxial de 75 Ω, isolado em FEP, com construção FluidLoc.
Faixa de temperatura (operacional): -35 °C a +120 °C (-31 °F a +248 °F) padrão
Faixa de temperatura (armazenamento): -51°C a +177°C (-60°F a +350°F)

330103-00-12-10-11-05

Perguntas frequentes (FAQ)

P: Qual é a finalidade do cabo FluidLoc (opção "11")?
UM: O cabo FluidLoc foi projetado para impedir que óleo e outros líquidos vazem da máquina através do interior do cabo. Isso é importante em aplicações onde o cabo passa por dentro da carcaça da máquina e os fluidos do processo precisam ser contidos para evitar vazamentos.

P: O que significa a opção de aprovação da agência "-05"?
UM: A opção "-05" indica que esta sonda possui múltiplas aprovações para áreas classificadas, incluindo CSA para a América do Norte e ATEX e IECEx para uso internacional. Ela é aprovada para uso em aplicações intrinsecamente seguras (ia) e não incendiárias (nA/ec).

P: Qual é a folga correta para isso? 330103-00-12-10-11-05 sonda?
UM: Para medições de vibração radial, a folga recomendada é de 1,27 mm (50 mils), o que corresponde a uma saída de aproximadamente -9 Vcc. Isso posiciona a sonda no centro de sua faixa linear de 2,0 mm (80 mils).

P: Qual é o comprimento máximo de engate da rosca para a rosca 3/8-24?
UM: O comprimento máximo recomendado para o engate da rosca é de 0,563 polegadas. Exceder esse comprimento pode causar travamento durante a instalação.

P: Que tipo de conector esta sonda utiliza?
UM: Utiliza um conector coaxial miniatura ClickLoc™ de latão banhado a ouro. Este conector trava no lugar com um "clique" ao ser apertado manualmente, evitando que se solte devido à vibração.

P: Qual é o comprimento total do cabo desta sonda?
UM: O comprimento total do cabo é de 1,0 metro (3,3 pés), conforme especificado na opção "10".
