330103-00-13-20-12-05 Sonda NSv

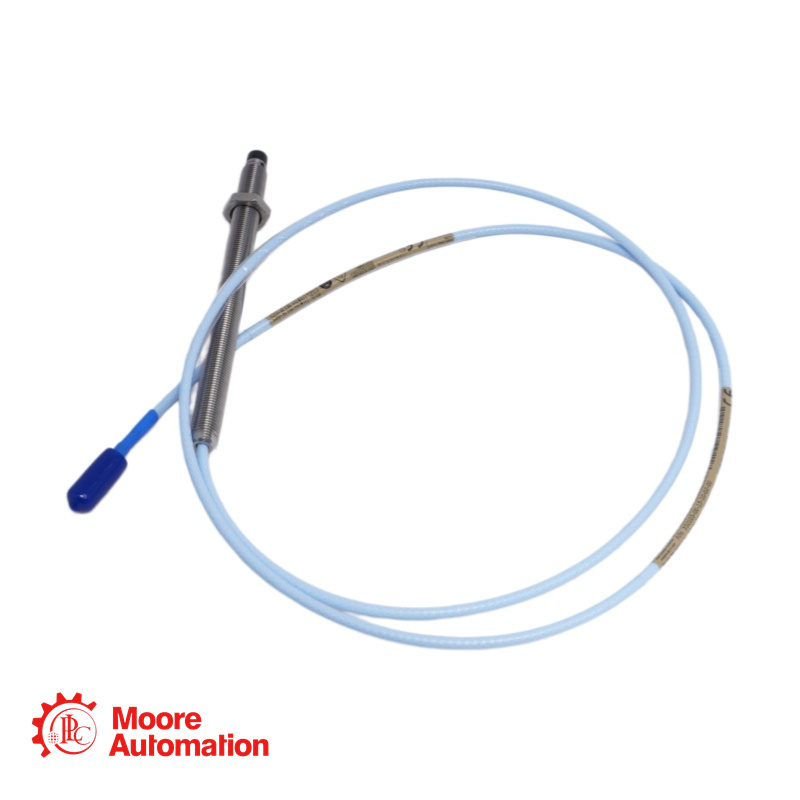

O modelo 330103-00-13-20-12-05 é uma sonda de proximidade de montagem padrão da série 3300 XL de 8 mm. Ela foi projetada para medições de vibração e posição em máquinas rotativas, como máquinas com mancais de filme fluido, compressores, bombas e turbinas.

Esta sonda faz parte do Sistema de Transdutor de Proximidade 3300 XL de 8 mm, que oferece desempenho avançado em sistemas de transdutores de proximidade por correntes parasitas. O sistema está em total conformidade com a norma API 670 (American Petroleum Institute) para configuração mecânica, faixa linear, precisão e estabilidade de temperatura.

330103-00-13-20-12-05 DETALHES

Número da peça: 330103-00-13-20-12-05
Modelo base: 330103 - Sonda 3300 XL de 8 mm, montagem padrão, rosca 3/8-24 UNF, sem blindagem
Comprimento sem rosca (AA): 00: 0,0 polegadas
Comprimento total da caixa (BB):13: 1,3 polegadas
Comprimento total do cabo (CC):20: 2,0 metros (6,6 pés)
Tipo de conector e cabo (DD): 12: Conector coaxial miniatura ClickLoc™, cabo FluidLoc
Aprovação da Agência (EE):05: Aprovações Múltiplas (CSA, ATEX, IECEx)
Tipo de rosca: 3/8-24 UNF
Armadura: Sem armadura
Estilo de montagem: Montagem frontal padrão
Faixa linear: 2,0 mm (80 mils), de aproximadamente 0,25 a 2,3 mm (10 a 90 mils) do alvo (-1 a -17 Vdc)
Ajuste de folga recomendado: 1,27 mm (50 mils) [aproximadamente -9 Vcc] para vibração radial.
Fator de escala médio: 7,87 V/mm (200 mV/mil)
Compatibilidade de comprimento do sistema: Projetado para uso com o sensor Proximitor correspondente (comprimento do cabo da sonda + cabo de extensão = comprimento total do sistema)
Fator de Escala Incremental (ISF): 7,87 V/mm (200 mV/mil) ±5% para sistema de 5 m de 0 °C a +45 °C; ±6,5% para sistema de 9 m
Desvio da Linha Reta de Melhor Ajuste (DSL): Menos de ±0,025 mm (±1 mil) para um sistema de 5 m na faixa de 0 °C a +45 °C.
Material da ponta da sonda: Sulfeto de polifenileno (PPS)
Material da caixa da sonda: Aço inoxidável AISI 303 ou 304

330103-00-13-20-12-05

Perguntas frequentes (FAQ)

P: Qual a finalidade do cabo FluidLoc (opção "12")?
UM: O cabo FluidLoc foi projetado para impedir que óleo e outros líquidos vazem da máquina através do interior do cabo. Isso é importante em aplicações onde o cabo passa por dentro da carcaça da máquina e os fluidos do processo precisam ser contidos para evitar vazamentos.

P: O que significa a opção de aprovação da agência "-05"?
UM: A opção "-05" indica que esta sonda possui múltiplas aprovações para áreas classificadas, incluindo CSA para a América do Norte e ATEX e IECEx para uso internacional. Ela é aprovada para uso em aplicações intrinsecamente seguras (ia) e não incendiárias (nA/ec).

P: Qual é a configuração de folga correta para esta sonda 330103-00-13-20-12-05?
UM: Para medições de vibração radial, a folga recomendada é de 1,27 mm (50 mils), o que corresponde a uma saída de aproximadamente -9 Vcc. Isso posiciona a sonda no centro de sua faixa linear de 2,0 mm (80 mils).

P: Qual é o comprimento máximo de engate da rosca para a rosca 3/8-24?
UM: O comprimento máximo recomendado para o engate da rosca é de 0,563 polegadas. Exceder esse comprimento pode causar travamento durante a instalação.

P: Qual a diferença entre o cabo FluidLoc 330103-00-13-20-12-05 e o cabo padrão?
UM: O cabo FluidLoc (opção "12") foi especialmente projetado para impedir a migração de fluidos através de seu interior. O cabo padrão (opção "02") não possui essa característica. O FluidLoc é recomendado para aplicações em que o cabo da sonda possa ficar exposto a óleo ou outros líquidos.

P: Qual é o diâmetro mínimo recomendado do eixo para medições de vibração radial?
UM: O diâmetro mínimo recomendado para o eixo é de 76,2 mm (3 polegadas). Medições em eixos menores geralmente resultarão em uma alteração no fator de escala.
