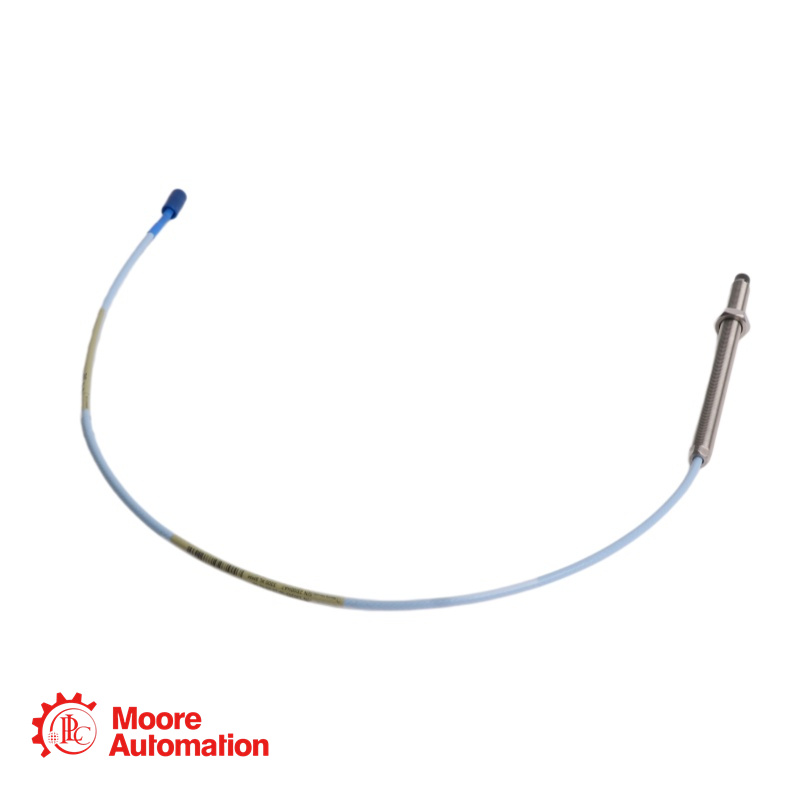

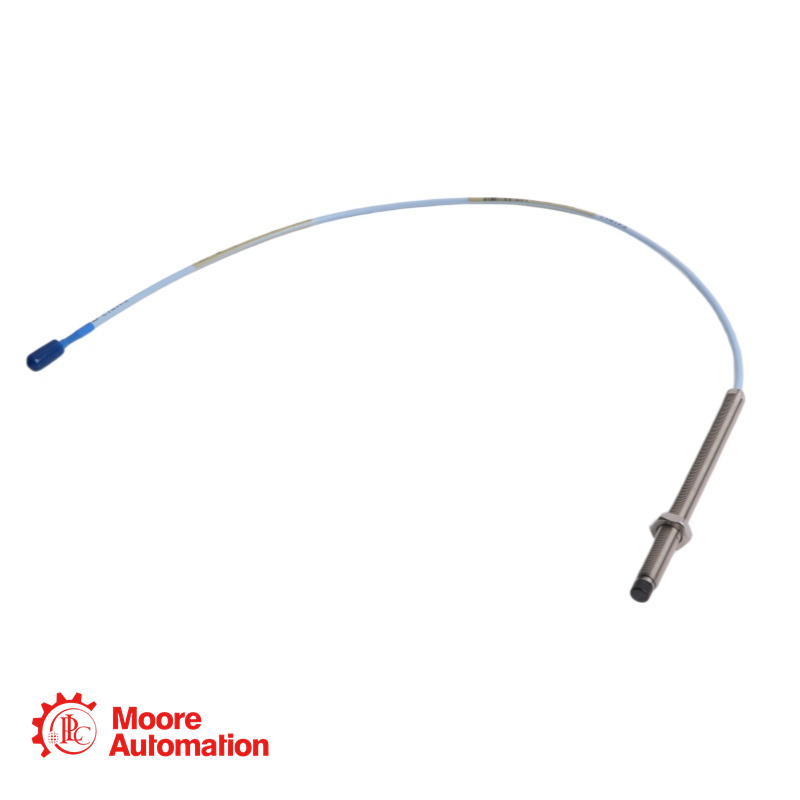

330103-00-13-50-12-RU Sonda NSv

O modelo 330103-00-13-50-12-RU é uma sonda de proximidade de montagem padrão da série 3300 XL de 8 mm. Ela foi projetada para medições de vibração e posição em máquinas rotativas, como máquinas com mancais de filme fluido, compressores, bombas e turbinas.

Esta sonda possui uma rosca UNF de 3/8-24 e faz parte do Sistema de Transdutor de Proximidade 3300 XL de 8 mm, que oferece desempenho avançado em sistemas de transdutores de proximidade por correntes parasitas. O sistema está em total conformidade com a norma API 670 (American Petroleum Institute) para configuração mecânica, faixa linear, precisão e estabilidade de temperatura.

A opção de aprovação da agência "-RU" indica que esta sonda está certificada para uso na Rússia com as aprovações aplicáveis ​​para áreas classificadas (normalmente EAC ou outras normas de certificação russas).

330103-00-13-50-12-RU DETALHES

Número da peça: 330103-00-13-50-12-RU
Modelo base: 330103 - Sonda 3300 XL de 8 mm, montagem padrão, rosca 3/8-24 UNF, sem blindagem
Comprimento sem rosca (AA): 00: 0,0 polegadas
Comprimento total da caixa (BB):13: 1,3 polegadas
Comprimento total do cabo (CC):50: 5,0 metros (16,4 pés)
Tipo de conector e cabo (DD): 12: Conector coaxial ClickLoc em miniatura, cabo FluidLoc
Aprovação da agência (EE):RU: Aprovação específica para a Rússia (EAC / EAC Ex)
Tipo de rosca: 3/8-24 UNF
Armadura: Sem armadura
Estilo de montagem: Montagem frontal padrão
Faixa linear: 2,0 mm (80 mils), de aproximadamente 0,25 a 2,3 mm (10 a 90 mils) do alvo (-1 a -17 Vdc)
Ajuste de folga recomendado: 1,27 mm (50 mils) [aproximadamente -9 Vcc] para vibração radial.
Fator de escala médio: 7,87 V/mm (200 mV/mil)
Fator de Escala Incremental (ISF): 7,87 V/mm (200 mV/mil) ±5% para sistema de 5 m de 0 °C a +45 °C
Cabo da sonda: triaxial de 75 Ω, isolado em FEP
Faixa de temperatura (operacional): -35 °C a +120 °C (-31 °F a +248 °F) padrão
Faixa de temperatura (armazenamento): -51°C a +177°C (-60°F a +350°F)

330103-00-13-50-12-RU

Perguntas frequentes (FAQ)

P: O que indica o código de aprovação da agência "-RU"?
UM: O código "-RU" indica que esta sonda está certificada para uso na Rússia com as aprovações aplicáveis ​​para áreas classificadas. Estas geralmente incluem as certificações EAC (Conformidade Eurasiática) e EAC Ex para uso em atmosferas potencialmente explosivas.

P: Qual é o comprimento total do cabo desta sonda?
UM: O comprimento total do cabo é de 5,0 metros (16,4 pés), conforme especificado na opção "50".

P: Qual é a configuração de folga correta para esta sonda?
UM: Para medições de vibração radial, a folga recomendada é de 1,27 mm (50 mils), o que corresponde a uma saída de aproximadamente -9 Vcc. Isso posiciona a sonda no centro de sua faixa linear de 2,0 mm (80 mils).

P: Qual é o comprimento máximo de engate da rosca para a rosca 3/8-24?
UM: O comprimento máximo recomendado para o engate da rosca é de 0,563 polegadas. Exceder esse comprimento pode causar travamento durante a instalação.

P: Qual é o diâmetro mínimo recomendado do eixo para medições de vibração radial?
UM: O diâmetro mínimo recomendado para o eixo é de 76,2 mm (3 polegadas). Medições em eixos menores geralmente resultarão em uma alteração no fator de escala.

P: Qual é o comprimento total da caixa desta sonda?
UM: O comprimento total da caixa é de 1,3 polegadas, conforme especificado na opção "13".
