330104-00-06-05-11-05 Bently Nevada / Sonda de Proximidade

Gerente de vendas:

Frida

Telefone/WhatsApp:

+86 15359408275

E-mail:

vendas5@mooreplc.com

Endereço:

Edifício Guomao, nº 3203, Rua Hubin Sul, nº 388, distrito de Siming, Xiamen, Fujian, China

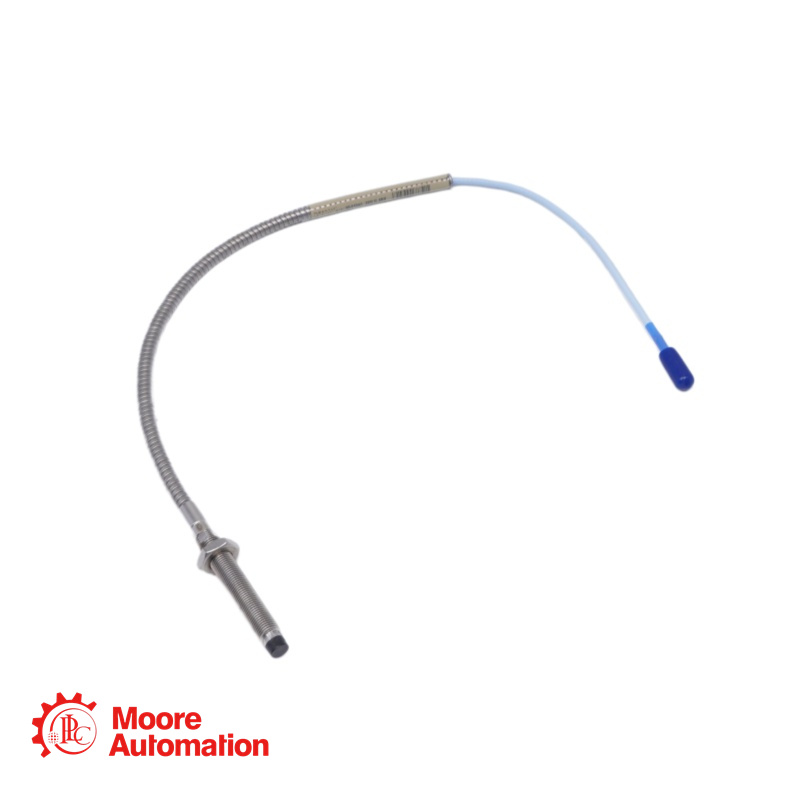

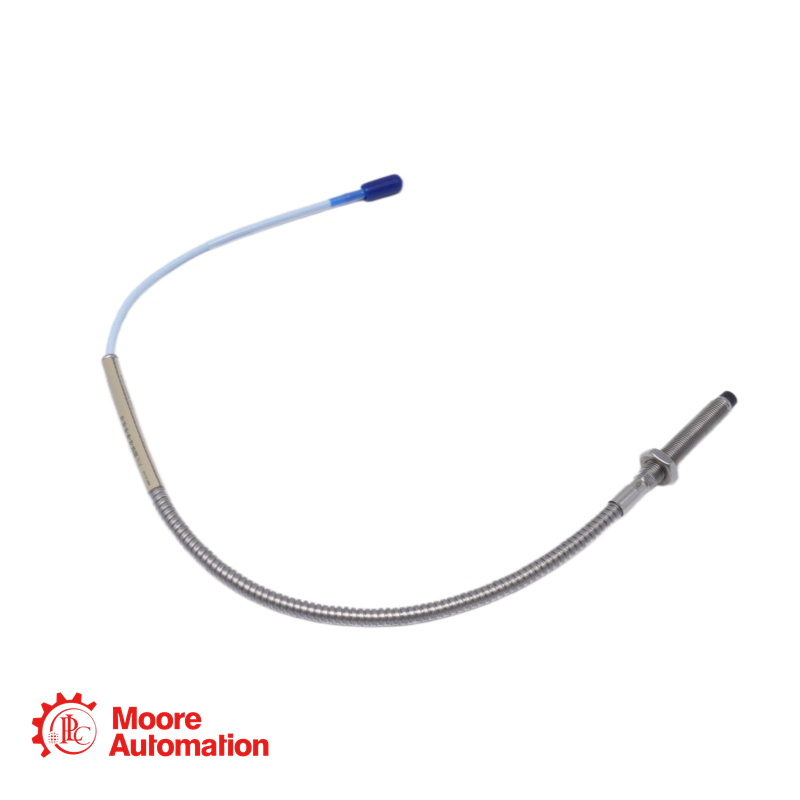

330104-00-06-05-11-05 Sonda NSv

O modelo 330104-00-06-05-11-05 é uma sonda de proximidade com montagem reversa da série 3300 XL de 8 mm. Ela foi projetada para medições de vibração e posição em máquinas rotativas onde o espaço atrás do local de montagem da sonda é limitado ou inacessível, como em mancais de encosto ou carcaças de máquinas com espaço limitado.

Esta sonda possui uma rosca UNF de 1/4-28 e faz parte do Sistema de Transdutor de Proximidade 3300 XL de 8 mm, que oferece desempenho avançado em sistemas de transdutores de proximidade por correntes parasitas. O sistema está em total conformidade com a norma API 670 (American Petroleum Institute) para configuração mecânica, faixa linear, precisão e estabilidade de temperatura.

A opção de aprovação da agência "-05" indica que esta sonda possui múltiplas aprovações para áreas classificadas (CSA, ATEX, IECEx) para uso em aplicações intrinsecamente seguras e não incendiárias.

330104-00-06-05-11-05 DETALHES

Número da peça: 330104-00-06-05-11-05
Modelo base: 330104 - Sonda 3300 XL de 8 mm, montagem reversa, rosca 1/4-28 UNF, sem blindagem
Comprimento sem rosca (AA):00: 0,0 mm (0,0 polegadas)
Comprimento total da caixa (BB):06: 60 mm (2,36 polegadas)
Comprimento total do cabo (CC):05: 0,5 metro (1,6 pés)
Tipo de conector e cabo (DD): 11: Conector coaxial miniatura ClickLoc™ com protetor de conector, cabo FluidLoc
Aprovação da Agência (EE):05: Aprovações Múltiplas (CSA, ATEX, IECEx)
Tipo de rosca: 1/4-28 UNF
Armadura: Sem armadura
Estilo de montagem: Montagem reversa (o cabo sai pela extremidade).
Fator de escala médio: 7,87 V/mm (200 mV/mil)

330104-00-06-05-11-05

Perguntas frequentes (FAQ)

P: O que é uma sonda de montagem reversa e quando ela é usada?
UM: Uma sonda de montagem reversa (série 330104) possui o cabo saindo da extremidade da ponta da sonda, em vez da parte traseira. Esse design é utilizado em aplicações onde o espaço atrás do local de montagem da sonda é limitado ou inacessível, como em mancais de encosto ou carcaças de máquinas com espaço limitado.

P: Qual é a finalidade do cabo FluidLoc (opção "11")?
UM: O cabo FluidLoc foi projetado para impedir que óleo e outros líquidos vazem da máquina através do interior do cabo. Isso é importante em aplicações onde o cabo passa pela carcaça da máquina e os fluidos do processo precisam ser contidos.

P: Qual a finalidade do protetor de conector?
UM: O protetor de conector proporciona vedação ambiental para o ponto de conexão entre a sonda e o cabo de extensão. Ele impede a entrada de umidade, óleo e outros contaminantes no conector ClickLoc™.

P: O que significa a opção de aprovação da agência "-05"?
UM: A opção "-05" indica que esta sonda possui múltiplas aprovações para áreas classificadas, incluindo CSA para a América do Norte e ATEX e IECEx para uso internacional. Ela é aprovada para uso em aplicações intrinsecamente seguras (ia) e não incendiárias (nA/ec).

P: Qual é a configuração de folga correta para esta sonda?
UM: Para medições de vibração radial, a folga recomendada é de 1,27 mm (50 mils), o que corresponde a uma saída de aproximadamente -9 Vcc. Isso posiciona a sonda no centro de sua faixa linear de 2,0 mm (80 mils).

P: Qual é o comprimento total do cabo desta sonda?
UM: O comprimento total do cabo é de 0,5 metro (1,6 pés), conforme especificado na opção "05".
