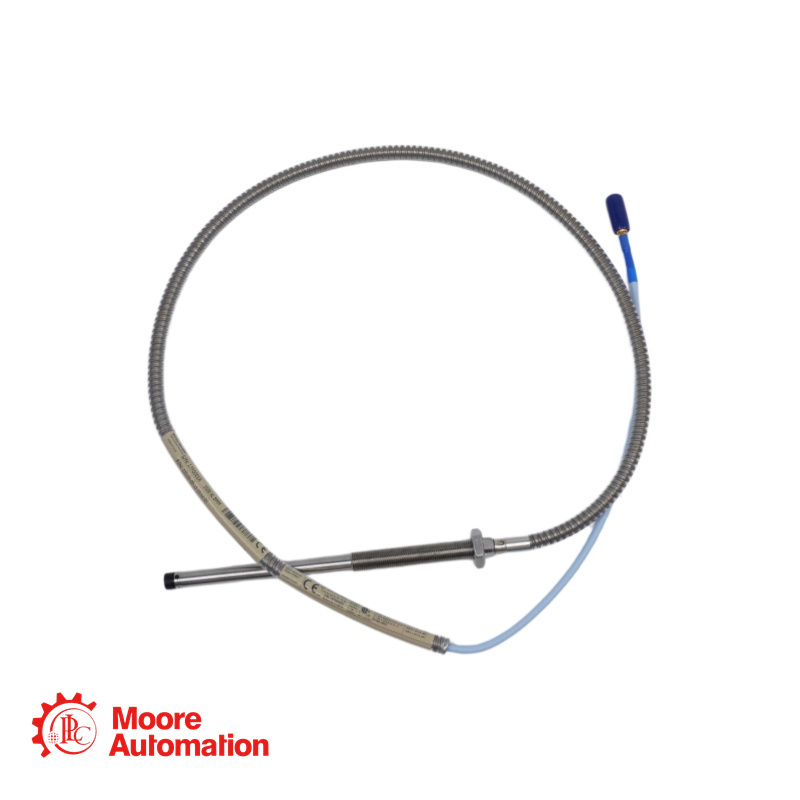

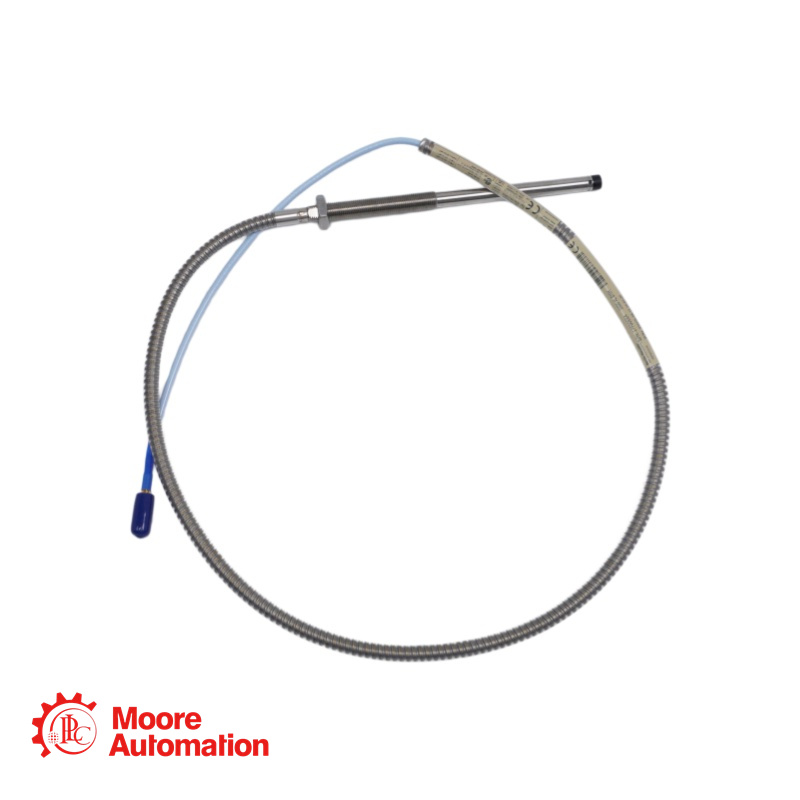

330104-08-15-05-01-05 Bently Nevada - Sonda de Proximidade

330104-08-15-05-01-05 Especificação

▶As principais aplicações são medições de vibração e posição em máquinas com mancais de película fluida, bem como medições de referência e velocidade do Keyphasor.
Esta sonda específica (com blindagem) é utilizada em aplicações onde o cabo requer proteção adicional.
A sonda de 8 mm é recomendada sempre que possível para proporcionar maior robustez contra danos físicos, visto que o diâmetro maior oferece uma carcaça mais resistente e um encapsulamento mais espesso da bobina da sonda.
É utilizado com o sensor Proximitor 3300 XL e um cabo de extensão (por exemplo, 330130 ou 330190), onde o comprimento total da sonda e do cabo de extensão corresponde ao comprimento total do sensor Proximitor.

P: Esta sonda 330104-08-15-05-01-05 é intercambiável com componentes da série 3300 que não sejam XL?
▶R: Sim, os componentes 3300 XL de 8 mm são intercambiáveis ​​elétrica e fisicamente com os componentes 3300 de 5 mm e 8 mm que não são XL, desde que seja respeitado o raio de curvatura mínimo permitido para o cabo (25,4 mm / 1,0 pol.).
P: Que tipo de cabo 330104-08-15-05-01-05 esta sonda utiliza, e ele é blindado?
▶A: Esta sonda utiliza cabo triaxial padrão de 75 Ω com isolamento em fluoroetileno propileno (FEP). Inclui também uma armadura flexível em aço inoxidável AISI 302 ou 304 com revestimento externo em FEP para maior proteção do cabo.
P: Qual é o diâmetro mínimo da haste recomendado para uso com esta sonda 330104-08-15-05-01-05?
▶A: O diâmetro mínimo recomendado para o eixo é de 76,2 mm (3 pol.). Medições de vibração radial ou de posição em eixos com diâmetros menores que esse podem alterar o fator de escala.
P: Qual é o tamanho mínimo do alvo necessário para esta sonda 330104-08-15-05-01-05?
▶A: O tamanho mínimo do alvo é de 15,2 mm (0,6 polegadas) de diâmetro para um alvo plano.
P: Qual é a resistência máxima à tração que esta sonda 330104-08-15-05-01-05 pode suportar?
▶A: A resistência máxima à tração nominal é de 330 N (75 lbf) da carcaça da sonda até o terminal da sonda.
