330192-00-20-10-00 Sonda ETR Bently Nevada

330192-00-20-10-00 Sonda ETR

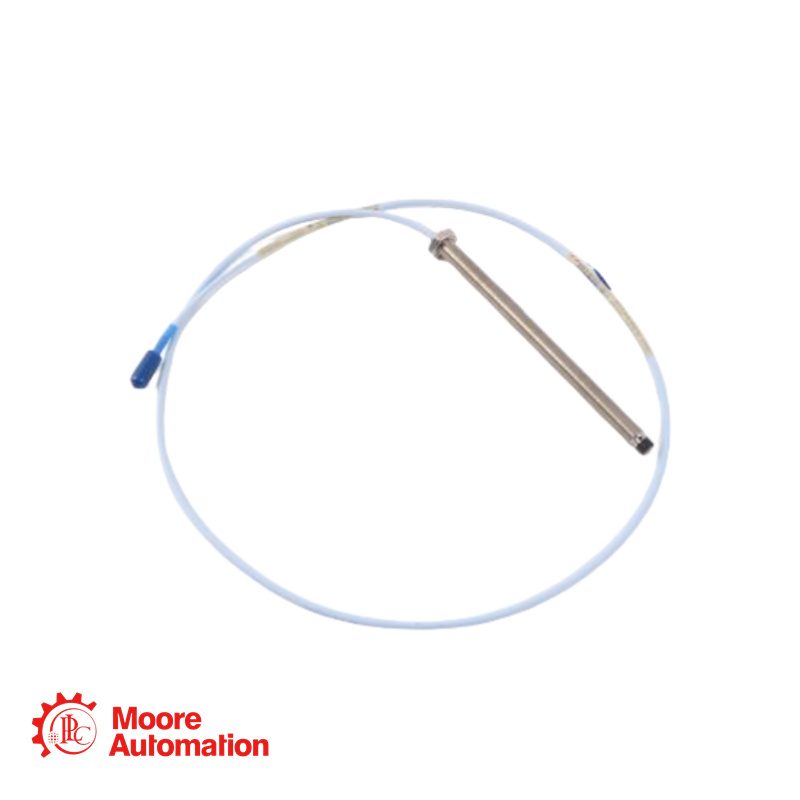

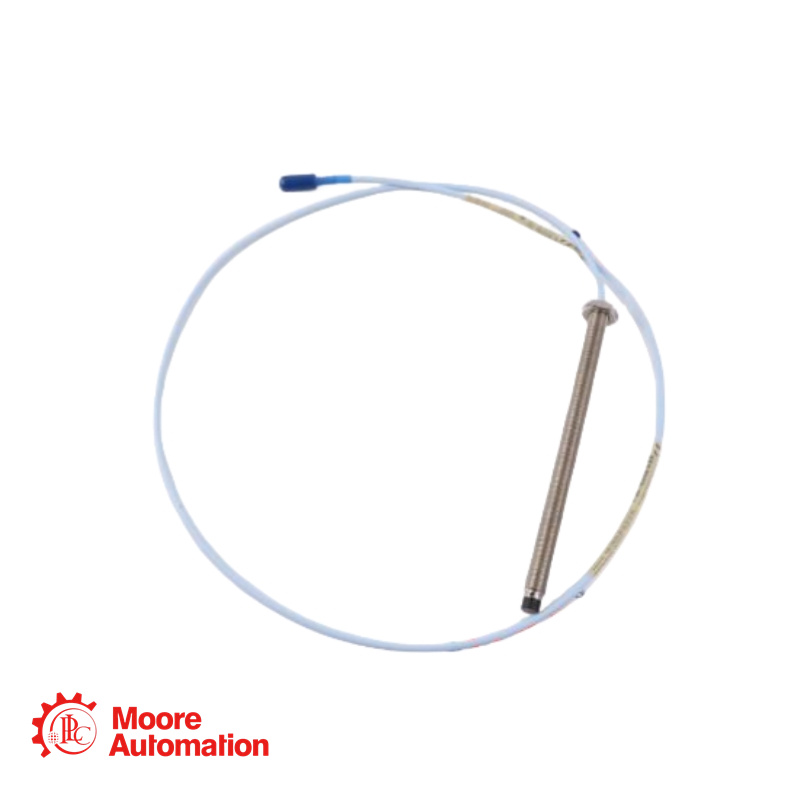

Sonda ETR 3300 XL de 8 mm, rosca 3/8-24 UNF, com armadura de aço inoxidável, 0,0 pol. de comprimento sem rosca, 2,0 pol. de comprimento da caixa, cabo de 1,0 m com conector coaxial miniatura ClickLoc, cabo padrão, sem homologações de agências.

330192-00-20-10-00 Especificações

Modelo base: 330192 Sonda ETR 3300 XL de 8 mm, rosca 3/8-24 UNF, com blindagem
A: Comprimento sem rosca: 00 0,0 pol. (mínimo; deve ser pelo menos 0,8 pol. menor que o comprimento da caixa)
B: Comprimento total da caixa: 20 2,0 polegadas (ordenadas em incrementos de 0,5 polegadas para sondas ETR)
C: Comprimento total do cabo: 10 1,0 metro (3,3 pés)
D: Aprovação da Agência: 00 Não é necessário
Tipo de rosca: 3/8-24 UNF-2A (rosca fina unificada)
Blindagem: Com blindagem em aço inoxidável (AISI 302 ou 304 SST com revestimento externo em FEP)
Comprimento sem rosca: 0,0 pol (mínimo permitido)
Comprimento total da caixa: 2,0 polegadas
Comprimento total do cabo: 1,0 metro (3,3 pés)
Tipo de cabo: triaxial de 75 Ω, com isolamento em FEP, cabo padrão

330192-00-20-10-00 Perguntas frequentes

P: Esta sonda ETR pode ser usada com cabos de extensão padrão (não ETR) e sensores Proximitor?
R: Sim. A sonda ETR 330192 é totalmente compatível com sondas e cabos de temperatura padrão. Você pode usá-la com um cabo de extensão padrão 330130 e o sensor de proximidade padrão 3300 XL (330180). No entanto, quando qualquer componente ETR é utilizado, a precisão do sistema fica limitada às especificações do sistema ETR (ISF ± 6,5% vs. ± 5% para o padrão e tolerâncias DSL mais amplas em temperaturas estendidas).

P: Qual o comprimento ideal do sistema de sensores Proximitor para esta sonda?
A: Esta é uma sonda de 1,0 metro, que pode ser usada com sistemas de diferentes comprimentos, dependendo do cabo de extensão selecionado. A soma do comprimento do cabo da sonda com o comprimento do cabo de extensão deve ser igual ao comprimento total do sistema do sensor de proximidade (5 m ou 9 m). Para um sistema de 5,0 m, utilize esta sonda com um cabo de extensão de 4,0 m (330130-040 ou 330190-040). Esta sonda não pode ser usada com um sistema de sensor de proximidade de 1 m, a menos que não seja necessário um cabo de extensão.
