330703-000-150-10-11-05 Sonda NSv

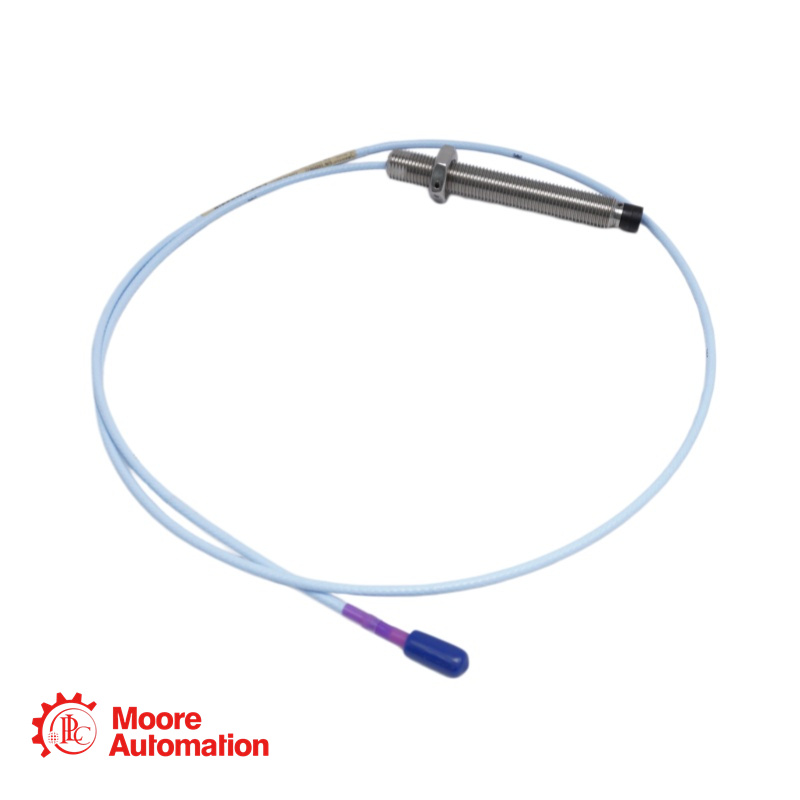

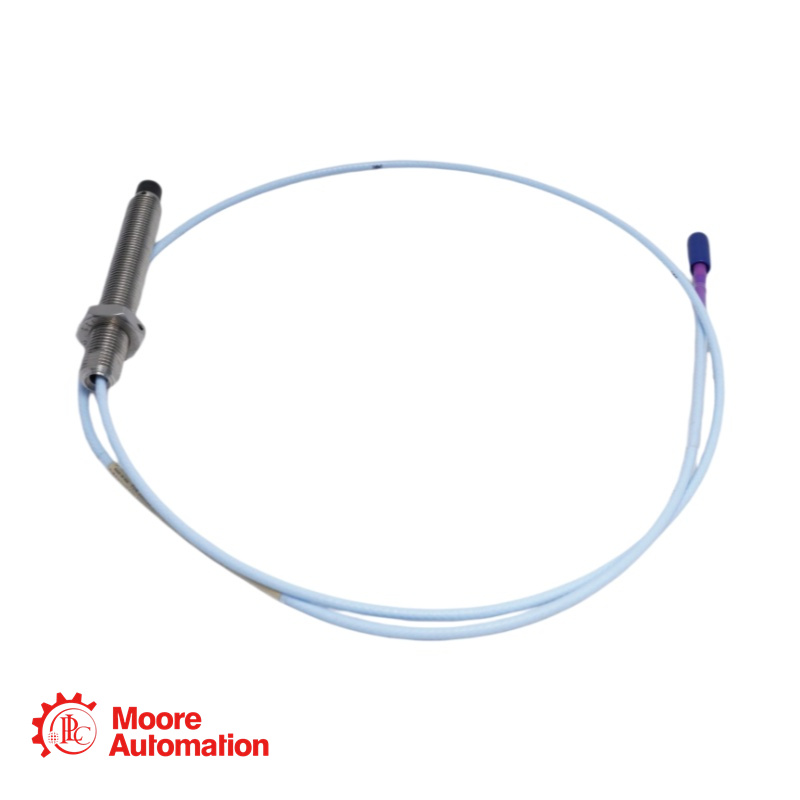

O modelo 330703-000-150-10-11-05 é uma sonda de proximidade de montagem padrão da série 3300 XL de 11 mm. Ela foi projetada para medições sem contato de vibração e deslocamento em máquinas com mancais de filme fluido, onde é necessária uma faixa linear mais longa.

A ponta grande de 11 mm oferece uma faixa linear de 4,0 mm (160 mil), o dobro da do sistema padrão 3300 XL de 8 mm. Isso a torna ideal para aplicações como medição de posição axial (empuxo), monitoramento da expansão diferencial em turbinas a vapor e medições de posição da haste em compressores alternativos.

330703-000-150-10-11-05 DETALHES

Número da peça: 330703-000-150-10-11-05
Modelo base: 330703 - Sonda 3300 XL de 11 mm, montagem padrão, rosca M14 x 1,5, sem blindagem
Comprimento sem rosca (AA):000: 0 mm
Comprimento total da caixa (BB): 150: 150 mm (5,9 polegadas)
Comprimento total do cabo (CC):10: 1,0 metro (3,3 pés)
Tipo de conector e cabo (DD): 11: Conector coaxial miniatura ClickLoc™ com protetor de conector, cabo FluidLoc
Aprovação da Agência (EE):05: Aprovações Múltiplas (CSA, ATEX, IECEx)
Tipo de rosca: M14 x 1,5 métrico
Armadura: Sem armadura
Estilo de montagem: Montagem frontal padrão
Faixa linear: 4,0 mm (160 mils)
Fator de escala médio: 3,94 V/mm (100 mV/mil)
Resposta de frequência: 0 a 8 kHz (típica)
Cabo da sonda: triaxial de 75 Ω, isolado em FEP, com construção FluidLoc.
Faixa de temperatura (em operação): -52°C a +177°C (-62°F a +350°F)
Faixa de temperatura (armazenamento): -52°C a +177°C (-62°F a +350°F)

330703-000-150-10-11-05

Perguntas frequentes (FAQ)

P: Qual é a principal aplicação da sonda 3300 XL de 11 mm?
UM: A sonda de 11 mm foi projetada para aplicações que exigem uma faixa linear maior do que o sistema de 8 mm.

P: Qual é o fator de escala para esta sonda?
UM: O sistema 3300 XL de 11 mm tem um fator de escala médio de 3,94 V/mm (100 mV/mil), que é metade da sensibilidade do sistema de 8 mm (7,87 V/mm).

P: Qual é a faixa linear dessa sonda?
UM: A faixa linear é de 4,0 mm (160 mils), começando a aproximadamente 0,25 mm (10 mils) do alvo.

P: Qual é a finalidade do cabo FluidLoc (opção "11")?
UM: O cabo FluidLoc foi projetado para impedir que óleo e outros líquidos vazem da máquina através do interior do cabo. Isso é fundamental em aplicações onde o cabo atravessa a carcaça da máquina e os fluidos do processo precisam ser contidos.

P: O que significa a opção de aprovação da agência "-05"?
UM: A opção "-05" indica que esta sonda possui múltiplas aprovações para áreas classificadas, incluindo CSA para a América do Norte e ATEX e IECEx para uso internacional. Ela é aprovada para uso em aplicações intrinsecamente seguras (ia) e não incendiárias (nA/ec).

P: Qual é a configuração de folga correta para esta sonda?
UM: Para medições de vibração radial, a folga recomendada é normalmente de 2,5 mm (100 mils), o que posiciona a sonda no centro de sua faixa linear de 4,0 mm.
