Transdutor de Proximidade

330880-28-00-035-01-02:

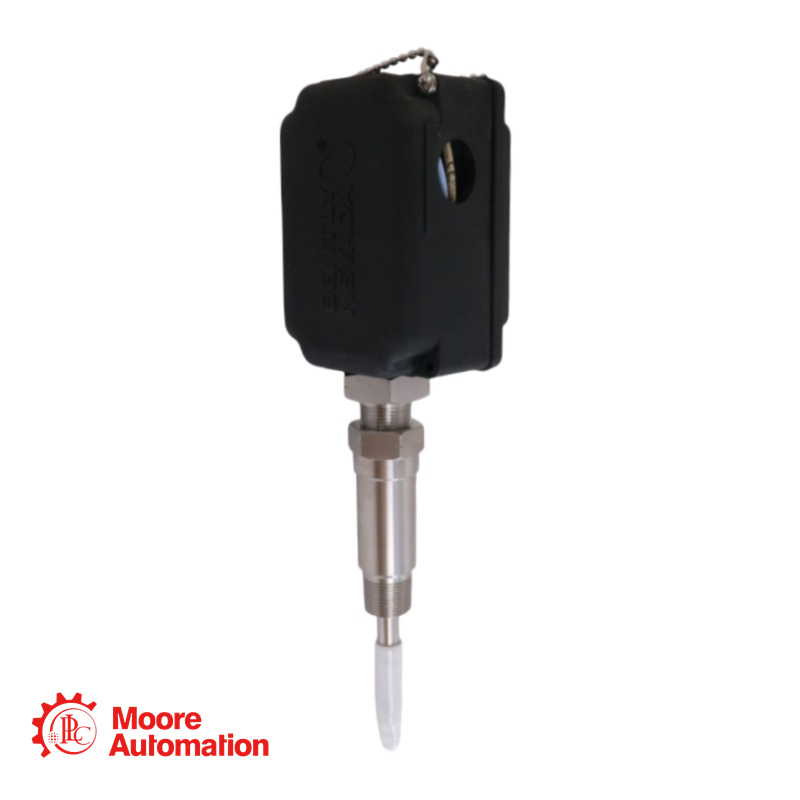

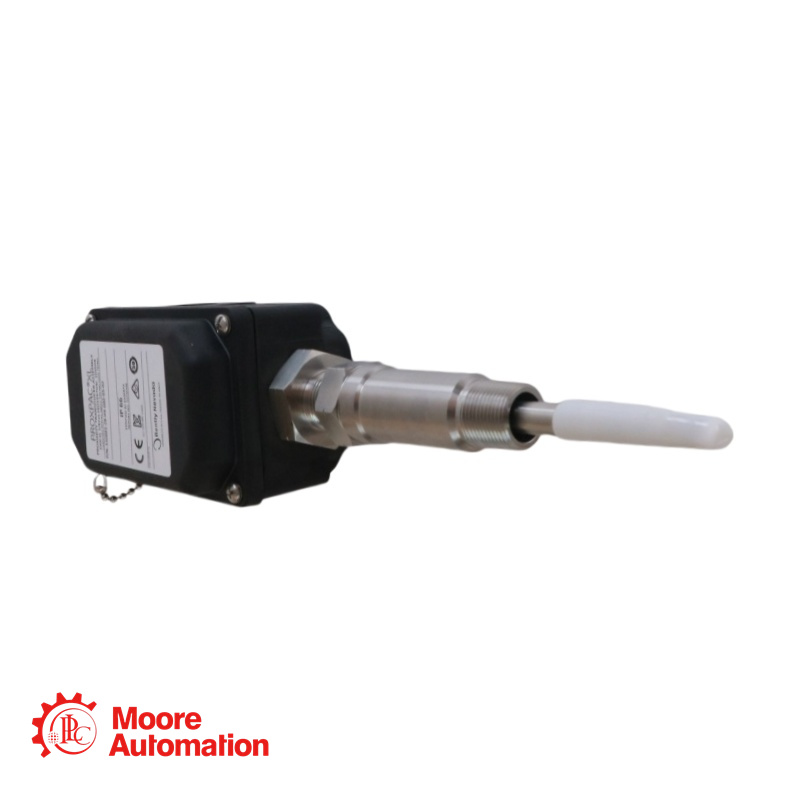

O código 330880-28-00-035-01-02 refere-se ao Conjunto Transdutor de Proximidade PROXPAC XL (versão em inglês). Trata-se de um sistema de sonda de proximidade autossuficiente que integra uma sonda 3300 XL de 8 mm (cabo de 1,0 m), um sensor Proximitor 3300 XL e um invólucro em um único conjunto PPS. Possui uma manga para a sonda de 3,5 polegadas e inclui uma conexão para conduíte de 3/4-14 NPT. Este design elimina a necessidade de um cabo de extensão externo e de um invólucro Proximitor separado.

Parâmetros - 330880-28-00-035-01-02

Tipo de sonda: 3300 XL 8 mm (montagem reversa, cabo integrado de 1,0 m)
Comprimento do cabo da sonda: 1,0 metro (fixo, interno à caixa)
Sensor de proximidade: Sensor de proximidade 3300 XL (integrado na tampa da caixa)
Adaptador de afastamento: Nenhum
Penetração da sonda (comprimento da manga): 3,5 polegadas (89 mm)
Rosca de montagem: 3/4-14 NPT

Áreas de aplicação - 330880-28-00-035-01-02

Monitoramento de vibração radial: turbinas a vapor, turbinas a gás, compressores centrífugos, bombas e geradores.
Medição Keyphasor (Referência de Fase/Velocidade)
Conformidade Industrial e Meio Ambiente: Sistemas de Proteção de Máquinas nas Indústrias de Petróleo e Gás, Petroquímica e Geração de Energia.

Precauções importantes - 330880-28-00-035-01-02

Sistema Autônomo: O sensor Proximitor está integrado dentro da tampa da caixa. O cabo da sonda de 1,0 metro conecta-se diretamente ao Proximitor, eliminando o ponto de conexão entre a sonda e o cabo de extensão. A fiação de campo vai diretamente do PROXPAC XL para o sistema de monitoramento.
Comprimento total de penetração: O comprimento combinado (BB + CCC) é de 7,8 polegadas (198 mm). Isso está abaixo do limite de 12 polegadas (305 mm), portanto, nenhum suporte de manga adicional (P/N 37948-01) é necessário.
Nota sobre o cálculo da penetração da sonda: A penetração efetiva da sonda na máquina é a soma do comprimento do adaptador de afastamento mais o comprimento da luva. Neste modelo: 1,5" (afastamento) + 6,3" (luva) = 7,8" no total.
Sem cabo de extensão: O PROXPAC XL é um sistema de 1,0 metro apenas. Não é compatível com configurações de sistema de 5 ou 9 metros. O comprimento total do sistema, da ponta da sonda ao Proximitor, é fixo em 1,0 metro.
Opção de conexões: A opção DD = 00 não inclui conexões para conduítes — apenas dois tampões e duas arruelas são fornecidos para vedar as portas não utilizadas da caixa.
