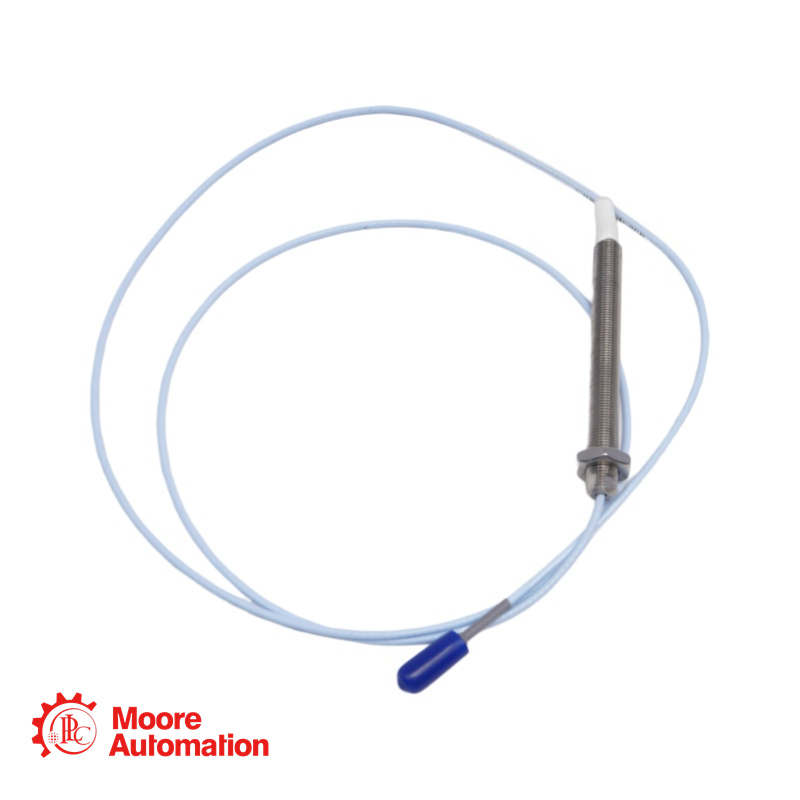

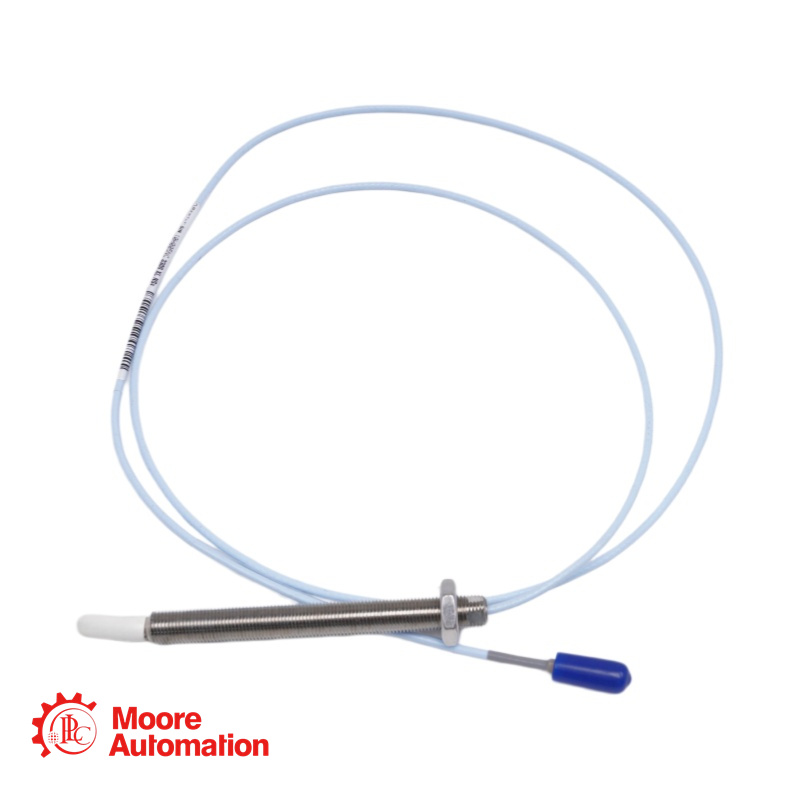

330905-00-12-05-02-05 Sonda NSv

O modelo 330905-00-12-05-02-05 é uma sonda de proximidade de montagem padrão da série 3300 NSv, projetada para uso com o Sistema de Transdutor de Proximidade 3300 XL NSv. É indicada para máquinas com requisitos de instalação restritos, como compressores de ar centrífugos, compressores de refrigeração e compressores de gás de processo, onde restrições de rebaixo, visão lateral ou traseira limitam o uso de sistemas de transdutores padrão de 5 mm e 8 mm.

Esta sonda possui uma rosca métrica M10 x 1 e é ideal para aplicações com alvos pequenos, incluindo a medição de vibração radial em eixos com diâmetro inferior a 51 mm (2 pol.) ou posição axial em alvos planos com diâmetro inferior a 15 mm (0,6 pol.). Ela oferece características de visualização lateral aprimoradas e maior resistência química em comparação com as sondas RAM 3300 anteriores.

330905-00-12-05-02-05 DETALHES

Número da peça: 330905-00-12-05-02-05
Modelo base: 330905 - Sonda NSv 3300, rosca M10 x 1, sem blindagem
Comprimento sem rosca (AA): 00: 0 mm
Comprimento total da caixa (BB):12: 120 mm
Comprimento total do cabo (CC):05: 5,0 metros (16,4 pés)
Tipo de conector e cabo (DD): 02: Conector coaxial miniatura ClickLoc™, cabo padrão
Aprovação da Agência (EE):05: Aprovações Múltiplas (CSA, ATEX, IECEx)
Tipo de rosca: M10 x 1 métrica
Armadura: Sem armadura
Estilo de montagem: Montagem padrão
Ajuste de folga recomendado: 1,0 mm (40 mils)
Fator de escala médio: 7,87 V/mm (200 mV/mil)
Cabo da sonda: coaxial de 75 Ω, isolado em FEP
Faixa de temperatura (em operação): -52°C a +177°C (-62°F a +351°F)

330905-00-12-05-02-05

Perguntas frequentes (FAQ)

P: O que significa a opção de aprovação da agência "-05"?
UM: A opção "-05" indica que esta sonda possui múltiplas aprovações para áreas classificadas, incluindo CSA para a América do Norte e ATEX e IECEx para uso internacional. Ela é aprovada para uso em aplicações intrinsecamente seguras (ia) e não incendiárias (nA/ec).

P: Que tipo de rosca utiliza esta sonda?
UM: Utiliza uma rosca métrica M10 x 1.

P: Qual é a configuração de folga correta para esta sonda?
UM: A folga recomendada é de 1,0 mm (40 mils). A faixa linear estende-se de aproximadamente 0,25 mm a 1,75 mm (10 a 70 mils) do alvo.

P: Qual é o comprimento máximo de engate da rosca para a rosca M10 x 1?
UM: O comprimento máximo recomendado para o encaixe da rosca é de 15 mm. Exceder esse comprimento pode causar travamento durante a instalação.

P: Qual é o comprimento total do cabo desta sonda?
UM: O comprimento total do cabo é de 5,0 metros (16,4 pés), conforme especificado na opção "05".

P: Qual é a resistência máxima à tração do cabo da sonda?
UM: A resistência máxima à tração nominal é de 220 N (50 lb) da carcaça da sonda até o fio da sonda.
