330910-01-08-50-01-05 Sonda curvada Nevada NSv

Como posso obter o preço?

330910-01-08-50-01-05

Gerente de vendas:Frida
◆Telefone/WhatsApp:+86 15359408275
◆E-mail:vendas5@mooreplc.com

Descrição - Sonda NSv

330910-01-08-50-01-05

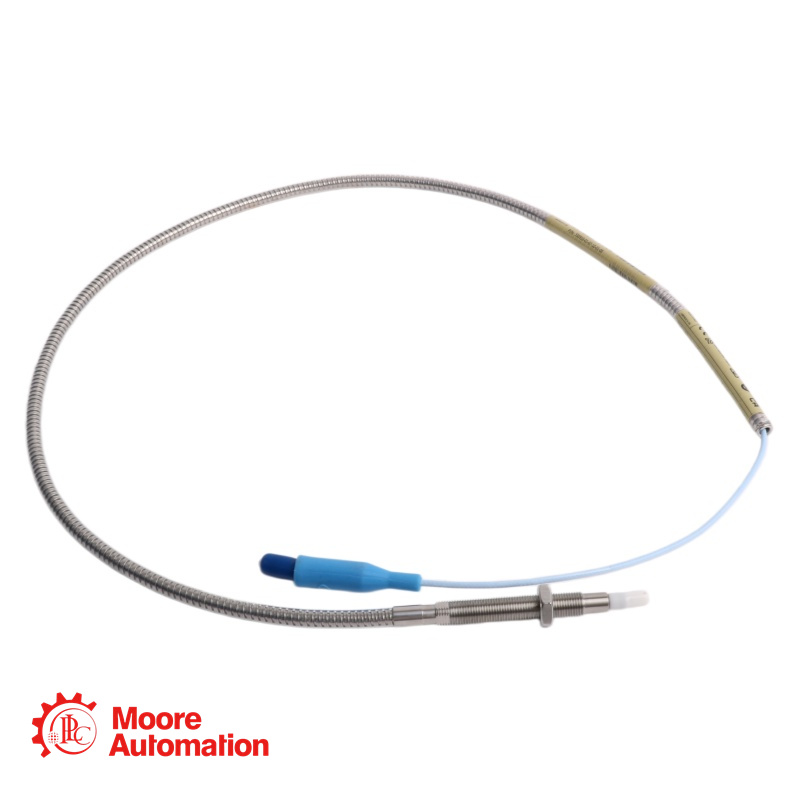

Esse 330910-01-08-50-01-05 A sonda é um componente do sistema de transdutor de proximidade 3300 XL NSv, projetado para aplicações de monitoramento de máquinas onde o espaço de instalação é limitado, incluindo compressores de ar centrífugos, compressores de refrigeração e compressores de gás de processo.

Parâmetro - Sonda NSv

330910-01-08-50-01-05

Modelo base: 330910: Sonda NSv 3300, rosca M10x1, com blindagem
Comprimento sem rosca (A):01: 10 mm (Mínimo)
Comprimento da caixa (B):08: 80 mm
Comprimento total (C):50: 5,0 metros (16,4 pés)
Conector/Cabo (D):01: Conector coaxial ClickLoc em miniatura com protetor de conector, cabo padrão
Aprovação da Agência (E):05: Aprovações Múltiplas (ATEX, IECEx, etc.)
Sensibilidade: 7,87 V/mm (200 mV/mil) ± tolerância padrão
Faixa linear: 1,5 mm (60 mils) [folga de 0,25 mm a 1,75 mm]
Material da ponta: Sulfeto de polifenileno (PPS)
Material da caixa: Aço inoxidável AISI 304
Faixa de temperatura: -52°C a +177°C (-62°F a +351°F)

PERGUNTAS FREQUENTES - Sonda NSv

330910-01-08-50-01-05

P: Por que escolher a série NSv em vez da sonda padrão 3300 XL de 8 mm?
A: Espaço físico. A sonda NSv tem uma visão lateral mais estreita e requer um alvo menor. Se o diâmetro do seu eixo for <51 mm (2 polegadas) ou sua área alvo é

P: Contra o que exatamente a "Armadura" (Recurso em 330910) protege?
A: A opção "Com Armadura" (trançado de aço inoxidável) oferece proteção mecânica extrema contra esmagamento, corte e abrasão. Isso é imprescindível para instalações dentro de caixas de engrenagens ou carcaças onde o cabo possa roçar em peças rotativas de alta velocidade ou em bordas afiadas da carcaça.

P: Por que existe um "Protetor de Conector" (Opção 01)?
A: Os conectores ClickLoc são de latão banhado a ouro. Em ambientes com alta umidade ou onde há presença de névoa de óleo (como em carcaças de rolamentos de turbinas), o protetor do conector impede a entrada de líquidos que poderiam causar curto-circuito no sinal ou alterar a capacitância, levando a leituras incorretas.

P: Esta sonda é intercambiável com os sistemas RAM 3300 mais antigos?
R: Sim, mecanicamente e eletricamente. No entanto, ao atualizar da série 3000/7000 (transdutores de 190 mm), todo o sistema (sonda + cabo de extensão + proximitor) deve ser substituído por componentes NSv.

P: Quais são os limites de torque para a rosca M10X1?
A: A instalação é feita com aperto manual e mais um aperto específico com chave. O torque máximo permitido na carcaça é de 0,56 N·m (5 pol·lb). O aperto excessivo (acima de 15 mm de engate da rosca) anulará a garantia devido a travamento/tensão.

Comparação de modelossobre - Sonda NSv

Recurso

330910 (NSv Blindado)

3300 XL 8 mm

330906 (Montagem reversa NSv)

Caso de uso principal

Eixos pequenos e visão lateral restrita

Turbinas de uso geral e de grande porte

Folga traseira extremamente limitada (parte traseira do rolamento)

Tamanho da rosca

M10X1 (Métrico)

3/8-24 ou M10X1

3/8-24 ou M10X1

Diâmetro alvo (mín.)

8,9 mm (0,35 pol.)

> 50 mm (2 pol.)

8,9 mm (0,35 pol.)

Faixa Linear

1,5 mm (60 mils)

2,0 mm (80 mils)

1,5 mm (60 mils)

Armadura padrão

Sim (AISI 302 SST)

Opcional

Não disponível

Conector

ClickLoc com protetor

ClickLoc

ClickLoc

Adequação do diâmetro do eixo

Excelente (<30mm)

Pobre (<30mm)

Excelente (<30mm)
