Descrição de 3500/05-02-04-01-00-00

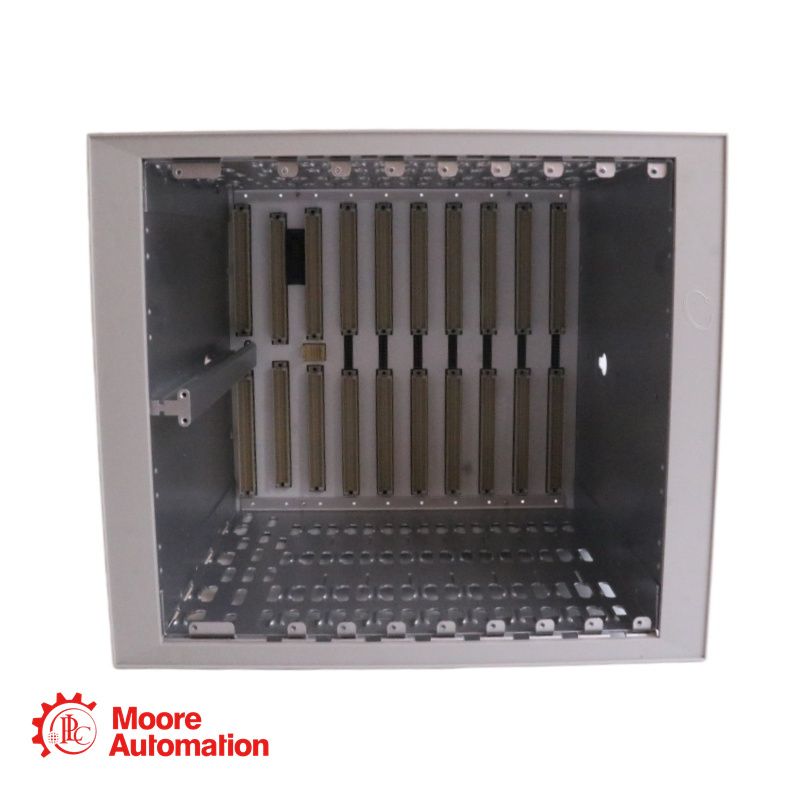

O rack padrão 3500 está disponível nas versões de montagem em trilho EIA de 19”, montagem em recorte de painel e montagem em antepara.
O rack oferece slots para duas fontes de alimentação e um TDI nas posições mais à esquerda, reservadas exclusivamente para esses módulos. Os 14 slots restantes do rack podem acomodar qualquer combinação de monitores, displays, relés, módulos Keyphasor e módulos de gateway de comunicação.

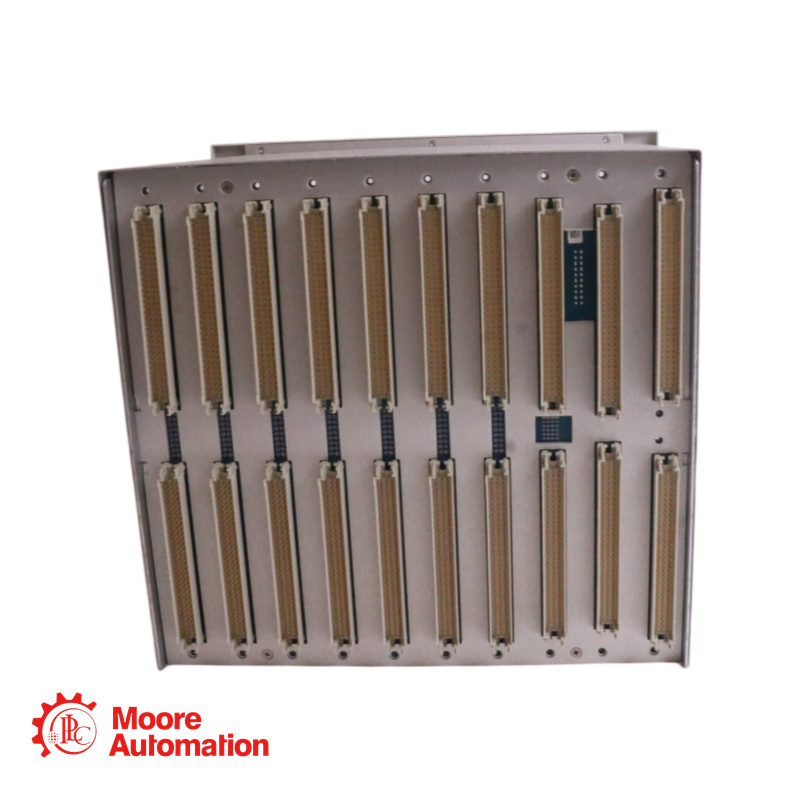

Todos os módulos se conectam à placa traseira do rack e consistem em um módulo principal e um módulo de E/S associado. O módulo de E/S é instalado na parte traseira do rack para sistemas de montagem em painel e acima do módulo principal para sistemas de montagem em anteparo. A profundidade padrão do rack é de 349 mm (13,75 polegadas), enquanto a profundidade do rack para montagem em anteparo é de 267 mm (10,5 polegadas). Gabinetes à prova de intempéries NEMA 4 e 4X estão disponíveis quando necessários para proteção ambiental ou quando se utiliza ar comprimido para purga.

Parâmetro

A: Tamanho do rack 02 Mini-Rack de 12 polegadas (7 slots de módulo disponíveis)
B: Opções de montagem 04 Opção de montagem em painel, mini-rack
C: Aprovação da Agência 01 CSA/NRTL/C (Classe I, Divisão 2)
D: Reservado 00 Nenhum
E: Reservado 00 Nenhum
F: Conformidade Europeia 00 Nenhum (CE não selecionado)

Tipo de rack Mini-rack (12 polegadas)
Slots para módulos: 7 slots disponíveis (as fontes de alimentação e o módulo de interface de rack ocupam as posições da extrema esquerda)
Formato de montagem: Montagem em painel (fixa-se em um recorte retangular no painel com grampos)
Acesso para cabeamento: pela parte traseira do rack

Exemplo Cconfiguração

Explicação do módulo de slot

Slot 1 3500/15 Módulo de alimentação Fonte de alimentação única

É necessário um módulo de interface de rack Slot 2 3500/20.

Slot 3 3500/42 Monitor de Vibração de 4 Canais Monitora a vibração radial (2 rolamentos, 2 direções cada)

Slot 4 3500/40 Monitor Proximitor Monitor de deslocamento axial

Slot 5 3500/50 Monitor de velocidade Monitora a velocidade/faseamento

Perguntas frequentes

Como são alocados os slots de rack?
A: A seguinte ordem deve ser seguida (da esquerda para a direita):
Fontes de alimentação (devem ocupar as posições mais à esquerda; 1 ou 2 para redundância)
Módulo de interface de rack 3500/20 (RIM) (necessário)
Módulos de monitoramento (slots restantes; aproximadamente 5 slots disponíveis no Mini-rack)

Quais módulos de monitoramento podem ser instalados no mini-rack?
A: Todos os módulos de monitoramento padrão da série 3500 podem ser instalados, incluindo, entre outros:
3500/40 Monitor de proximidade (deslocamento/vibração)
3500/42 Monitor de deslocamento/velocidade/aceleração de 4 canais
3500/45 Monitor de velocidade/aceleração de 4 canais (sísmico)
3500/50 Monitor de tacômetro
3500/53 Monitor de excesso de velocidade (3 canais, votação)
3500/60/61 Monitor de temperatura
3500/62 Monitor de variáveis ​​de processo (4-20mA)
3500/64 Monitor de pressão dinâmica
3500/72 Monitor de posição da haste (compressor alternativo)
3500/77 Monitor de pressão do cilindro (compressor alternativo)
3500/92 Módulo de Gateway de Comunicações

O monitor do sistema 3500/93 é compatível com o mini-rack?
A: Não. A folha de dados afirma explicitamente que a opção de montagem frontal A01 do monitor do sistema 3500/93 é incompatível com o mini-rack 3500/05.
