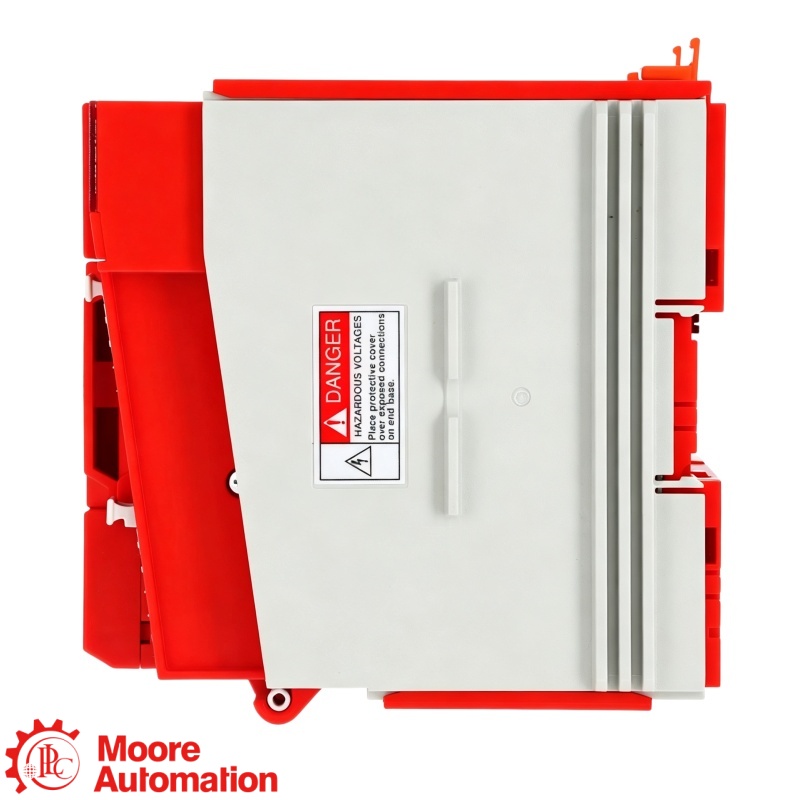

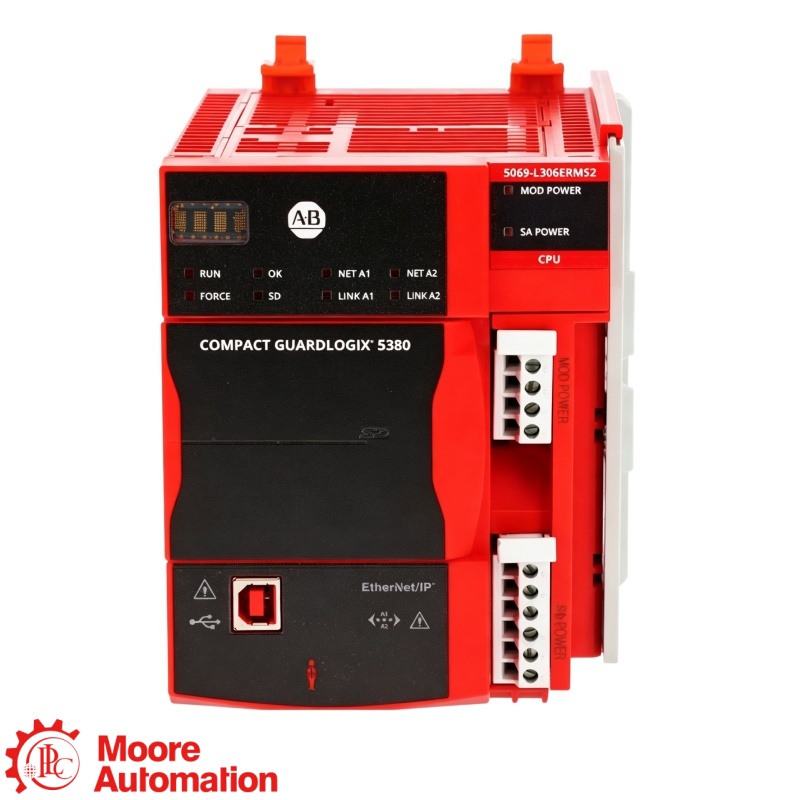

Controlador de movimento 5069-L306ERMS2 GL 5380 SIL2

5069-L306ERMS2 O controlador GL 5380 combina controle de máquina padrão, lógica de segurança SIL 2 / PLd e CIP Motion integrado. Sua configuração é limitada a 0,6 MB de memória padrão, 0,3 MB de memória de segurança, 8 módulos de E/S locais, 2 eixos e 16 dispositivos EtherNet/IP.

Não. 5069-L306ERMS2 Oferece uma função de controlador de segurança com capacidade SIL 2 / PLd, mas a conformidade pertence ao sistema de segurança validado completo, incluindo sensores, E/S, atuadores, fiação, lógica, diagnósticos e cálculos de aplicação.

O produto executa o controle Logix padrão e um aplicativo de segurança protegido em áreas de memória configuradas separadamente: 0,6 MB para o padrão e 0,3 MB para segurança. Ambas as partes do projeto devem caber e a assinatura de segurança e o estado de bloqueio devem ser tratados corretamente.

Não. Esta configuração de catálogo suporta até 2 eixos de movimento integrados. Um modelo GL de maior capacidade é necessário para eixos adicionais, sujeito à compatibilidade de acionamentos, funções de segurança, firmware e projeto de rede.

O controlador não elimina a necessidade de configurar a terminação de energia. Confirme a compatibilidade com a fonte de alimentação 5069 RTB, a fonte de alimentação MOD de 18 a 32 V CC (encomendada separadamente), a compatibilidade com as E/S de segurança e o tipo correto de condutor/terminal.

Preservar e verificar os projetos padrão e de segurança corretos, a assinatura de segurança, a revisão do firmware, a compatibilidade com o Studio 5000, o mapa de E/S, as identidades dos dispositivos, a configuração de 2 eixos, o limite de 16 dispositivos e os registros de comissionamento de segurança validados da máquina.
