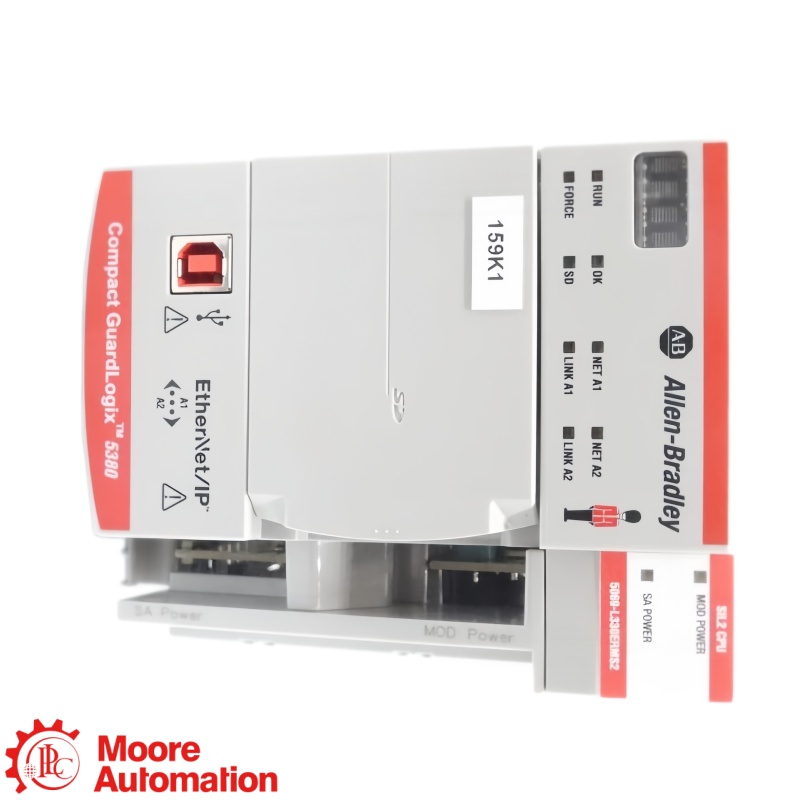

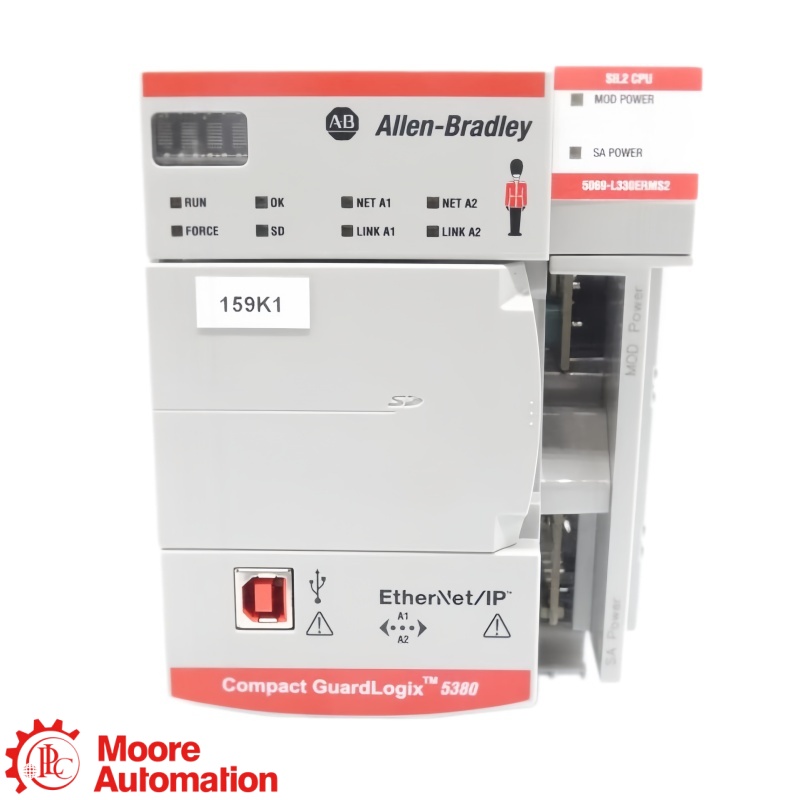

Controlador de movimento 5069-L330ERM CL 5380 3 MB

5069-L330ERM O controlador CL 5380 combina o controle de máquinas Logix com o sistema integrado CIP Motion. Sua configuração de 3 MB suporta até 31 módulos de E/S locais, 60 dispositivos EtherNet/IP e 16 eixos de movimento; o projeto final deve respeitar todos os três limites de capacidade.

5069-L330ERM O sufixo ERM é usado para identificar a variante do controlador EtherNet/IP com capacidade de detecção de movimento. Ele oferece 16 eixos integrados com 3 MB de memória e duas portas Ethernet de 1 Gb. Não se pode presumir que um controlador sem o sufixo ERM execute a mesma configuração de movimento, e a compatibilidade do driver/firmware deve ser verificada.

5069-L330ERM Requer conexões de alimentação MOD e SA para operar o controlador e a E/S Compact 5000 acoplada, mas o controlador 5380 é fornecido sem o kit de terminais de alimentação removíveis. Encomende o modelo 5069-RTB64-SCREW ou 5069-RTB64-SPRING e verifique os requisitos de condutores e distribuição de energia.

5069-L330ERM Realiza comunicação de controlador, E/S e movimento através de duas portas EtherNet/IP de 1 Gb integradas e suporta até 60 dispositivos EtherNet/IP. As portas não aumentam o limite de dispositivos; a topologia, o projeto do switch e o tráfego de movimento devem estar de acordo com a capacidade documentada do controlador.

5069-L330ERM Oferece 3 MB de memória, 60 dispositivos EtherNet/IP e 16 eixos de movimento para sistemas de movimento de médio porte. A configuração 5069-L350ERM eleva esses limites para 5 MB, 120 dispositivos e 24 eixos, portanto, a seleção depende da memória, da rede e da demanda de movimento do projeto, e não apenas do nome da família.

5069-L330ERM Deve corresponder à função do controlador de movimento 5380 instalado antes de restaurar a lógica, E/S, Ethernet e movimento. Confirme o tamanho do projeto de 3 MB, 31 módulos locais, 60 dispositivos, 16 eixos, alimentação DC MOD de 18 a 32 V, alimentação SA, estilo RTB, firmware, versão do Studio 5000 e compatibilidade do driver.
