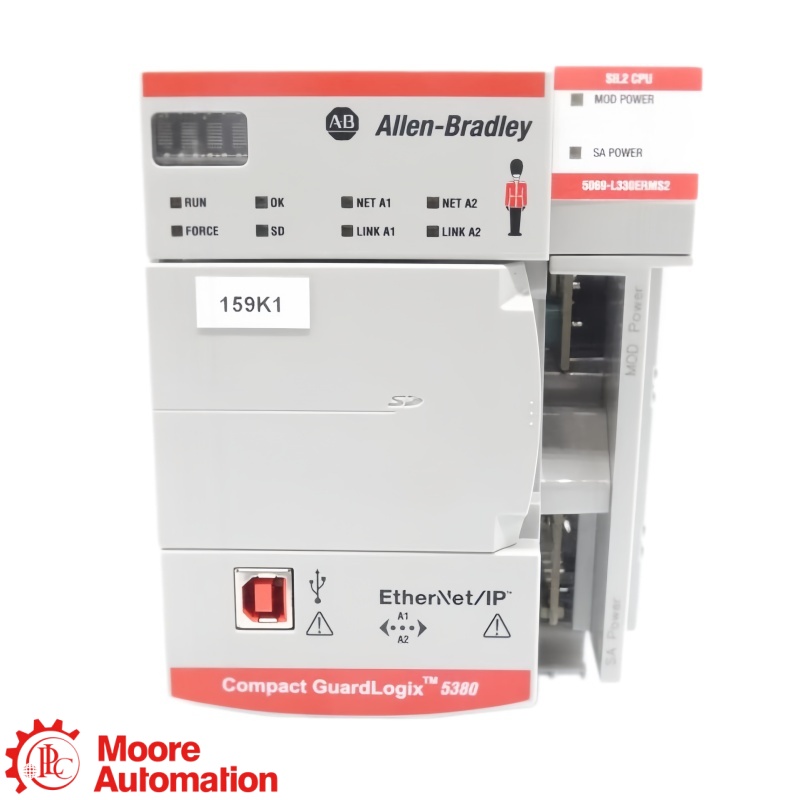

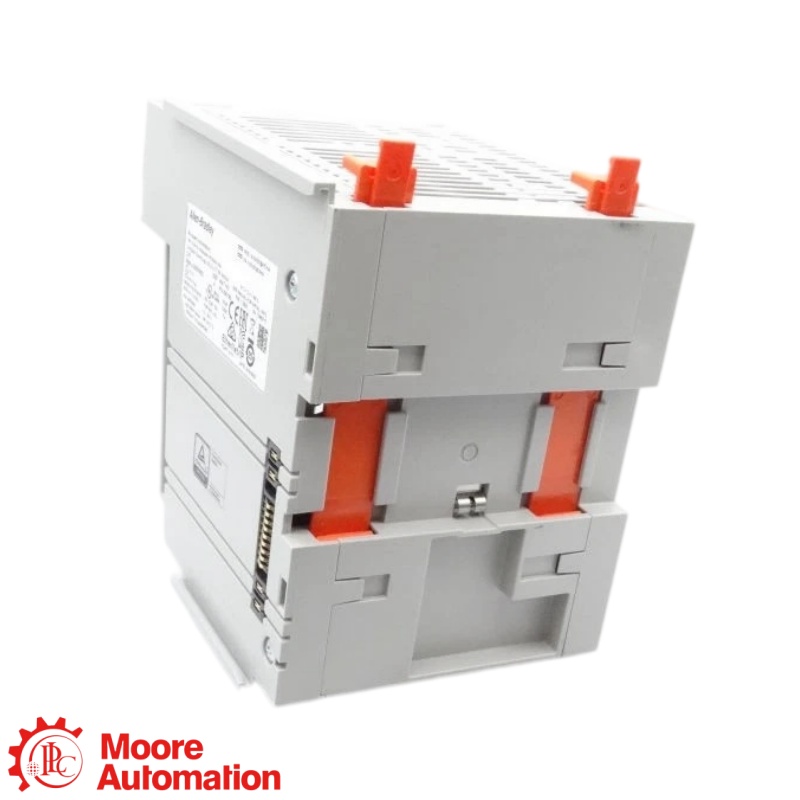

INFORMAÇÕES DO PRODUTO ● Controlador GL 5380

GL 5380

5069-L330ERMS2

Controlador de movimento de segurança SIL 2 / PLd

3 MB + 1,5 MB SEGURANÇA · 31 E/S · 16 EIXOS

PAPEL DO PRODUTO

O 5069-L330ERMS2S2 é um controlador GL 5380 que integra o controle Logix padrão, lógica de segurança SIL 2 / PLd e CIP Motion. Ele oferece 3 MB de memória padrão mais 1,5 MB de memória de segurança, suporta até 31 módulos de E/S Compact 5000 locais, 16 eixos de movimento e 60 dispositivos EtherNet/IP.

VERIFICAÇÃO DO PEDIDO

Para 5069-L330ERMS2Confirme o número de catálogo de segurança exato do modelo 5069-L330ERMS2, o tamanho padrão de 3 MB e o tamanho do projeto de segurança de 1,5 MB, a arquitetura SIL 2 / PLd, a demanda de 16 eixos, a rede de 60 dispositivos, as E/S locais e a assinatura de segurança.

👩‍💼

QUER O MELHOR PREÇO?

Frida

Líder de Vendas 🏆

E-MAILvendas5@mooreplc.com WHATSAPP+86 153 5940 8275

DETALHAMENTO DO NÚMERO DO PEDIDO

Como é estruturado o número de pedido 5069-L330ERMS2

5069

Família de plataformasPlataforma Compact 5000

L330

Nível de capacidadecamada de controlador de 3 MB

ERMS2

Função de sufixoEtherNet/IP com detecção de movimento e segurança SIL 2.

CARACTERÍSTICAS DE REFERÊNCIA DO FABRICANTE

Especificações técnicas

GL 5380 ↗

5069-L330ERMS2

Dados de engenharia em resumo

Clique em “+” para expandir e ver mais especificações.

MEMÓRIA DO USUÁRIO3 MB padrão + 1,5 MB de segurança

MÓDULOS DE E/S31 máximo

EIXOS DE MOVIMENTO16 no máximo

DISPOSITIVOS ETHERNET60 máximo

Valores oficiais da documentação do fabricante para 5069-L330ERMS2.

Verificação de configuração

Para o modelo 5069-L330ERMS2, confirme o tamanho do projeto de 3 MB, a capacidade de movimento de 16 eixos, o limite de rede de 60 dispositivos, a capacidade de E/S local de 31 módulos, a alimentação DC MOD de 18 a 32 V e o kit de terminais 5069-RTB64, que deve ser adquirido separadamente. 5069-L330ERMS2.

Controlador e capacidade de segurança −

Número de catálogo5069-L330ERMS2

Família de produtosGL 5380

Memória padrão3 MB

Memória de segurança1,5 MB

Módulos de E/S locaisAté 31

Status do ciclo de vidaAtivo

Processamento de segurança ＋

Capacidade de segurançaSIL 2 / PLd

Memória de segurança1,5 MB

Papel de segurançaControle integrado de segurança da máquina

ValidaçãoSistema de segurança completo necessário

Controle do projetoVerificar assinatura e status de bloqueio

Movimento Integrado ＋

Tecnologia de movimentoMovimento CIP

Eixos máximos16

Uso do controladorControle de máquinas, segurança e movimento

Condições de conduçãoUnidades e firmware compatíveis

Sincronização de redeDeve atender aos requisitos de movimento e segurança do projeto.

Rede e E/S local ＋

Dispositivos EtherNet/IPAté 60

portas EthernetDuas portas de 1 Gb

E/S localAté 31 módulos Compact 5000

ProgramaçãoUSB e Ethernet

CompatibilidadePerfis, firmware e topologia compatíveis

Status de energia e produto ＋

Fornecimento do MOD18…32 V CC

Potência RTBEncomendado separadamente

Seleção RTBParafuso ou mola 5069-RTB64

OrigemCingapura

Vida útilAtivo

Compatibilidade de instalação ＋

Memória padrãoÁrea máxima do projeto: 3 MB

Memória de segurançaÁrea de segurança máxima de 1,5 MB

Movimento16 eixos no máximo

Rede60 dispositivos no máximo

Antes da substituiçãoValidação de segurança, firmware, E/S, RTB e alimentação.

Fonte: Publicações do fabricante 5069-TD002 e 5069-UM001 e a página oficial do produto 5069-L330ERMS2S2.

Perguntas frequentes

Perguntas mais frequentes dos compradores

Que funções são combinadas em 5069-L330ERMS2?−

5069-L330ERMS2 Combina o controle de máquina padrão Logix, lógica de segurança SIL 2 / PLd e CIP Motion integrado. Sua configuração oferece 3 MB de memória padrão mais 1,5 MB de memória de segurança, 31 módulos de E/S locais, 16 eixos e 60 dispositivos EtherNet/IP.

Como é? 5069-L330ERMS2 diferente de 5069-L330ERM?＋

O produto ERMS2 adiciona processamento de segurança GL SIL 2 / PLd e uma área de memória de segurança separada de 1,5 MB. Ambos os modelos suportam 3 MB de memória padrão, 31 módulos locais, 16 eixos e 60 dispositivos, mas somente um sistema de segurança totalmente validado pode garantir o nível de segurança.

A memória de segurança de 1,5 MB amplia a memória padrão de 3 MB?＋

Não. 5069-L330ERMS2 Possui alocações de memória separadas para aplicações padrão e de segurança. O programa padrão deve ocupar 3 MB e a aplicação de segurança 1,5 MB; não se trata de um único pool intercambiável de 4,5 MB.

Todos os 60 dispositivos EtherNet/IP podem ser dispositivos de segurança ou de detecção de movimento?＋

O limite do catálogo é de até 60 dispositivos EtherNet/IP, mas a combinação viável depende da quantidade de conexões, taxas de atualização, tráfego de segurança e movimento, perfis, topologia e firmware. A rede projetada deve atender aos requisitos de desempenho e validação.

O que a designação S2 exige durante o comissionamento?＋

A configuração S2 identifica a capacidade de segurança SIL 2 / PLd. O comissionamento deve verificar a tarefa de segurança, a assinatura, o estado de bloqueio, as E/S de segurança compatíveis, os cálculos de tempo de resposta, os diagnósticos e a validação completa da segurança da máquina.

O que deve ser verificado antes da substituição 5069-L330ERMS2?＋

Confirme o número de catálogo exato, projetos padrão de 3 MB e projetos de segurança de 1,5 MB, assinatura de segurança, firmware e suporte para Studio 5000, mapa de E/S de 31 módulos, configuração de 16 eixos, rede de 60 dispositivos, alimentação RTB compatível e recomissionamento de segurança controlado.

CONTATE UM ESPECIALISTA EM PRODUTOS

Verifique sua configuração com o Frida.

Compartilhe o número completo do pedido e os detalhes da aplicação para verificação de compatibilidade, disponibilidade e prazo de entrega.

ESCOLHA UM MÉTODO DE CONTATO DIRETO

vendas5@mooreplc.com +86 153 5940 8275

FICHA DE DADOS

Manuais e referências oficiais para
5069-L330ERMS2

Documentação oficial do fabricante para o controlador de movimento de segurança 5069-L330ERMS2S2 sil 2 / pld.

Controladores GL 5380

Publicação do fabricante 5069-TD002 que abrange as especificações de capacidade, interfaces, alimentação, movimento e instalação do GL 5380.

FICHA TÉCNICA OFICIAL

Entre em contato para obter suporte.

Envie o modelo completo, a quantidade e sua dúvida técnica ou de compra.

E-MAIL
vendas5@mooreplc.com WHATSAPP
+86 153 5940 8275

As informações técnicas desta página são baseadas nas publicações do fabricante 5069-TD002 e 5069-UM001 e na página oficial do produto 5069-L330ERMS2S2.

GL 5380 RELACIONAMENTO

Como o modelo 5069-L330ERMS2S2 se encaixa na família GL 5380

5069 identifica a plataforma Compact 5000. L330 identifica a camada de controlador de 3 MB, enquanto ERMS2 identifica o movimento EtherNet/IP com segurança SIL 2. O modelo 5069-L330ERMS2S2 está configurado para 31 entradas/saídas locais, 60 dispositivos EtherNet/IP e 16 eixos de movimento.

PLATAFORMACompacto 5000Arquitetura de E/S e controlador

NÍVEL DE CONTROLADORL330 · 3 MB padrão + 1,5 MB de segurança60 dispositivos · 31 módulos locais

MODELO EXATO5069-L330ERMS2Controlador de movimento de segurança sil 2 / pld de 16 eixos

Nota de seleção: Compatível com memória, E/S local, limites de dispositivo e movimento, além de alimentação MOD/SA e estilo RTB.

ÁREAS DE APLICAÇÃO

Mapa mental da aplicação para 5069-L330ERMS2

Controle de AplicativosCoordenação de até 16 eixos de movimento CIP integrados.

Célula de E/S compacta de 5000Controle até 31 módulos de E/S locais compatíveis.

CENTRAL DE APLICAÇÕES 5069-L330ERMS2 sil 2 / controlador de movimento de segurança pld

Rede de máquinas EtherNet/IPConecte até 60 dispositivos através de duas portas Gb.

Substituição do controladorRestaure o projeto padrão verificado de 3 MB + 1,5 MB de segurança, a configuração de movimento e o firmware.
