INFORMAÇÕES DO PRODUTO ● Controlador CL 5380

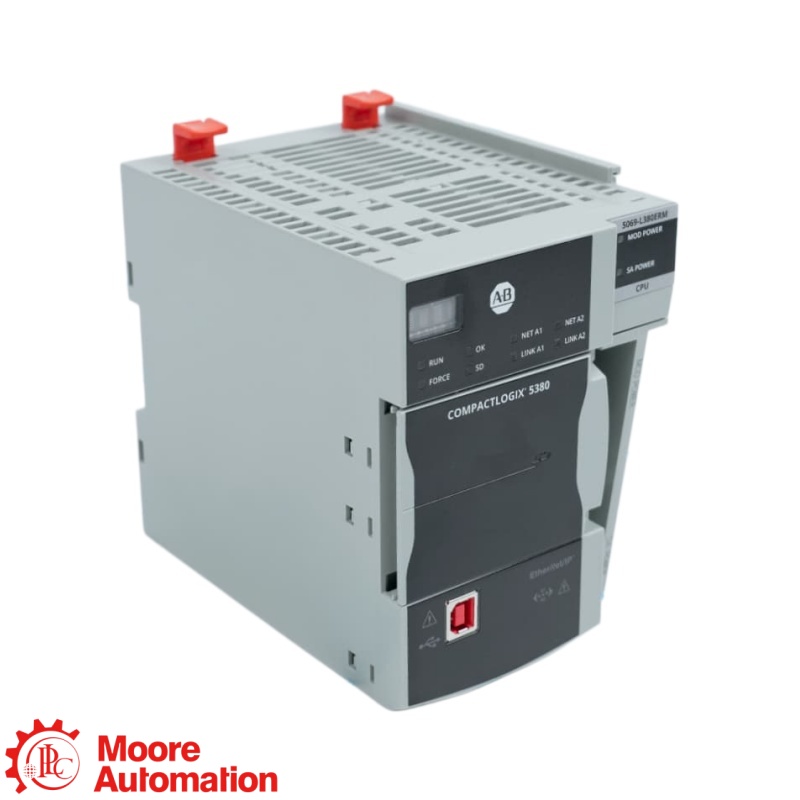

CL 5380

5069-L350ERM

CONTROLADOR DE MOVIMENTO ETHERNET

5 MB · 31 módulos de E/S · 24 eixos

PAPEL DO PRODUTO

O 5069-L350ERM é um controlador de movimento CL 5380 para aplicações em máquinas de grande porte, combinando o controle Logix com até 24 eixos de movimento integrados e 120 dispositivos EtherNet/IP. Sua configuração de 5 MB de memória do usuário suporta até 31 módulos de E/S Compact 5000 locais através de duas portas EtherNet/IP de 1 Gb.

VERIFICAÇÃO DO PEDIDO

Para 5069-L350ERMConfirme o número de catálogo exato do modelo 5069-L350ERM, os requisitos do projeto de 5 MB, a demanda de 24 eixos, o limite de rede de 120 dispositivos, a compatibilidade com as E/S Compact 5000, o firmware e a fonte de alimentação RTB (encomendada separadamente) antes da instalação.

👩‍💼

QUER O MELHOR PREÇO?

Frida

Líder de Vendas 🏆

E-MAILvendas5@mooreplc.com WHATSAPP+86 153 5940 8275

DETALHAMENTO DO NÚMERO DO PEDIDO

Como é estruturado o número de pedido 5069-L350ERM

5069

Família de plataformasFamília de plataformas

L350

Nível de capacidadeNível de capacidade de 5 MB

ERM

Função de sufixoFunção de movimento EtherNet/IP

CARACTERÍSTICAS DE REFERÊNCIA DO FABRICANTE

Especificações técnicas

CL 5380 ↗

5069-L350ERM

Dados de engenharia em resumo

Clique em “+” para expandir e ver mais especificações.

MEMÓRIA DO USUÁRIO5 MB

MÓDULOS DE E/S31 máximo

EIXOS DE MOVIMENTO24 no máximo

DISPOSITIVOS ETHERNET120 máximo

Valores oficiais da documentação do fabricante para 5069-L350ERM.

Verificação de configuração

Para o modelo 5069-L350ERM, confirme o tamanho do projeto de 3 MB, a capacidade de movimento de 16 eixos, o limite de rede de 60 dispositivos, a capacidade de E/S local de 31 módulos, a alimentação MOD de 18 a 32 V CC e o kit de terminais 5069-RTB64, que deve ser adquirido separadamente. 5069-L350ERM.

Capacidade do controlador −

Número de catálogo5069-L350ERM

Família de produtosCL 5380

Memória do usuário5 MB

ProcessadorQuad core

Módulos de E/S locaisAté 31

Status do ciclo de vidaAtivo

Movimento Integrado ＋

Capacidade de movimentoMovimento CIP integrado

Eixos máximos24

Função de controladorControle de máquinas e movimentos

condição de contagem de eixosO projeto deve permanecer dentro da capacidade do controlador.

Compatibilidade de acionamentoVerifique o perfil e o firmware do CIP Motion.

Rede e interfaces ＋

portas EthernetDuas portas EtherNet/IP de 1 Gb

Dispositivos EtherNet/IPAté 120

Uso da redeLinear, estrela ou DLR, quando compatível.

Interface de programaçãoUSB e Ethernet

Condição de compatibilidadeCombine a chave seletora, a topologia e o firmware do dispositivo.

Potência e Terminação ＋

Potência MOD18…32 V CC

Terminal de energiaEncomendado separadamente

opções RTB5069-RTB64-Parafuso ou 5069-RTB64-Mola

Plataforma localCompacto 5000 I/O

Verificação de instalaçãoVerifique o tipo de condutor e terminal.

Documentação ＋

Dados técnicos5069-TD002

Manual do controlador5069-UM001

Página oficial do produto5069-L350ERM

Base de dadoso fabricante

Fonte do ciclo de vidaCentral de Compatibilidade e Download de Produtos

Compatibilidade de instalação ＋

Tamanho do projetoDeve ter capacidade para 5 MB de memória.

E/S localNão mais que 31 módulos

MovimentoNão mais que 24 eixos

Dispositivos EtherNet/IPNão mais que 120

Antes da substituiçãoCombine firmware, teclas, alimentação, rede e mapa de E/S.

Fonte: Publicações do fabricante 5069-TD002 e 5069-UM001 e a página oficial do produto 5069-L350ERM.

Perguntas frequentes

Perguntas mais frequentes dos compradores

Que aplicações justificam a escolha? 5069-L350ERM?−

5069-L350ERM O CL 5380 é um controlador para controle de máquinas e movimento integrado. Sua configuração de 5 MB suporta até 31 módulos de E/S locais, 24 eixos de movimento e 120 dispositivos EtherNet/IP; todos os três limites devem ser adequados ao sistema final.

Como é que 5069-L350ERM difere do 5069-L330ERM?＋

O 5069-L350ERM A nova entidade de produto oferece a mesma função de controlador de movimento CL 5380, mas aumenta a memória do usuário de 3 MB para 5 MB, a capacidade de movimento de 16 para 24 eixos e o limite de dispositivos EtherNet/IP de 60 para 120. A compatibilidade com o projeto, a rede e o firmware ainda precisa ser verificada.

A classificação de 120 dispositivos significa conexões EtherNet/IP ilimitadas?＋

Não. 5069-L350ERM É um controlador EtherNet/IP cuja configuração de catálogo suporta até 120 dispositivos EtherNet/IP, mas as conexões reais, as tags produzidas/consumidas e o tráfego devem permanecer dentro dos limites de projeto do fabricante e da capacidade de rede projetada.

Pode 5069-L350ERM Controlar mais de 24 eixos de movimento?＋

Não. O controlador oferece CIP Motion integrado para até 24 eixos. Aplicações que necessitam de mais eixos requerem uma arquitetura ou nível de controlador diferente, e a compatibilidade com drives, firmware e sincronização de rede também deve ser confirmada.

É fornecido um RTB de alimentação com 5069-L350ERM?＋

O controlador executa funções Logix e controle de movimento, mas a terminação de energia é um item de configuração separado. Confirme e encomende o conector RTB compatível 5069-RTB64-SCREW ou 5069-RTB64-SPRING e, em seguida, verifique a alimentação de 18 a 32 V CC e o tipo de condutor.

O que deve ser verificado antes de substituir um 5069-L350ERM controlador?＋

Antes de substituir, confirme o 5069-L350ERM Número de catálogo, tamanho do projeto de 5 MB, suporte para firmware e Studio 5000, mapa de E/S de 31 módulos, configuração de 24 eixos, projeto de rede de 120 dispositivos, RTB de energia e procedimento de desligamento seguro da máquina.

CONTATE UM ESPECIALISTA EM PRODUTOS

Verifique sua configuração com o Frida.

Compartilhe o número completo do pedido e os detalhes da aplicação para verificação de compatibilidade, disponibilidade e prazo de entrega.

ESCOLHA UM MÉTODO DE CONTATO DIRETO

vendas5@mooreplc.com +86 153 5940 8275

FICHA DE DADOS

Manuais e referências oficiais para
5069-L350ERM

Documentação oficial do fabricante para o controlador de movimento Ethernet 5069-L350ERM.

Controladores CL 5380

Publicação do fabricante 5069-TD002 que abrange as especificações de capacidade, interfaces, alimentação, movimento e instalação do CL 5380.

FICHA TÉCNICA OFICIAL

Entre em contato para obter suporte.

Envie o modelo completo, a quantidade e sua dúvida técnica ou de compra.

E-MAIL
vendas5@mooreplc.com WHATSAPP
+86 153 5940 8275

As informações técnicas desta página são baseadas nas publicações do fabricante 5069-TD002 e 5069-UM001 e na página oficial do produto 5069-L350ERM.

CL 5380 RELACIONAMENTO

Como o modelo 5069-L350ERM se encaixa na família CL 5380

5069 identifica a família da plataforma. L350 identifica a camada de capacidade de 5 MB, enquanto ERM identifica a função de movimento EtherNet/IP. O modelo 5069-L350ERM está configurado para 31 entradas/saídas locais, 120 dispositivos EtherNet/IP e 24 eixos de movimento.

PLATAFORMACompacto 5000Arquitetura de E/S e controlador

NÍVEL DE CONTROLADORL350 · 5 MB120 dispositivos · 31 módulos locais

MODELO EXATO5069-L350ERMControlador de movimento Ethernet de 24 eixos

Nota de seleção: Compatível com memória, E/S local, limites de dispositivo e movimento, além de alimentação MOD/SA e estilo RTB.

ÁREAS DE APLICAÇÃO

Mapa mental da aplicação para 5069-L350ERM

Controle de AplicativosCoordenação de até 24 eixos de movimento CIP integrados.

Célula de E/S compacta de 5000Controle até 31 módulos de E/S locais compatíveis.

CENTRAL DE APLICAÇÕES 5069-L350ERM controlador de movimento ethernet

Rede de máquinas EtherNet/IPConecte até 120 dispositivos através de duas portas Gb.

Substituição do controladorRestaure o projeto verificado de 5 MB, a configuração de movimento e o firmware.
