Descrição

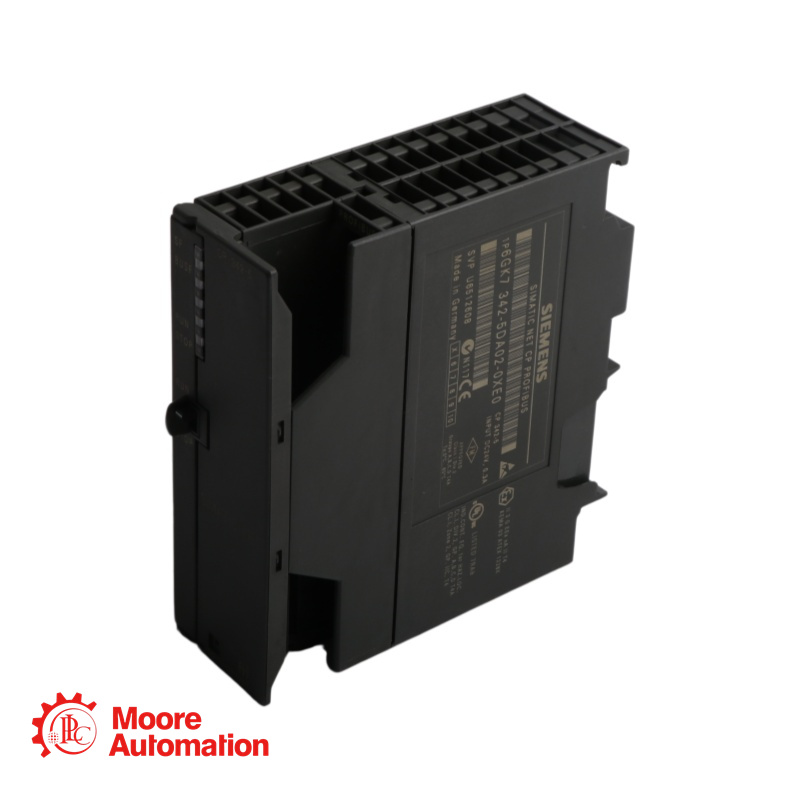

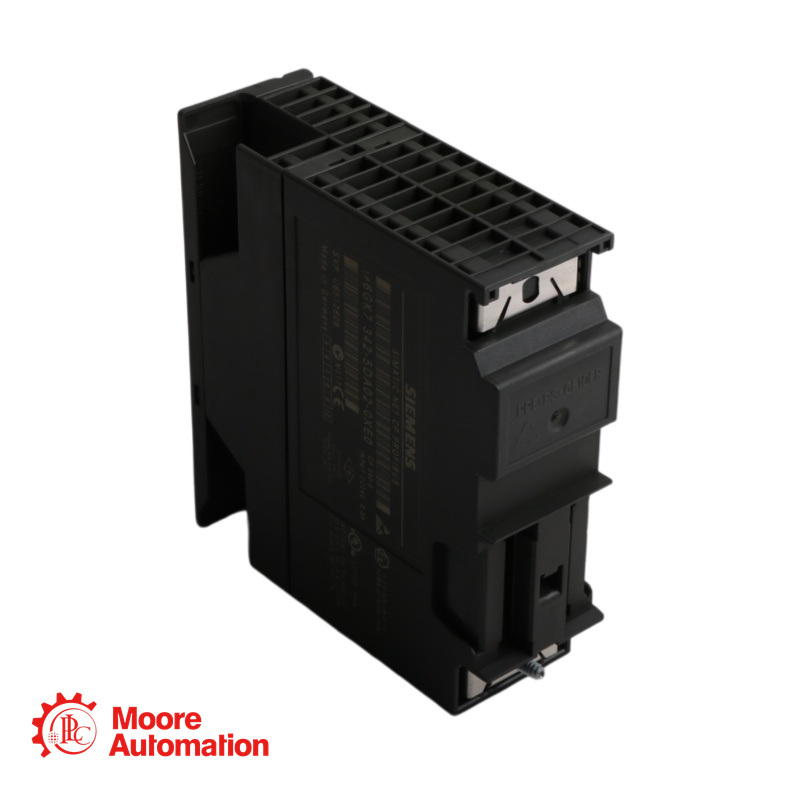

• O 6GK7342-5DA02-0XE0 é um processador de comunicação CP 342-5 da Siemens SIMATIC NET, projetado para conectar o SIMATIC S7-300 a redes PROFIBUS. Abaixo estão as especificações técnicas detalhadas.

Especificação

●Tipo de produto: Processador de comunicações (CP)
●Designação do produto: CP 342-5
●Compatível com: SIMATIC S7-300
●Taxa de transferência: 9,6 kbit/s a 12 Mbit/s
●Número de interfaces (PROFIBUS): 1
●Tipo de conexão elétrica: Conector Sub-D de 9 pinos (RS485)
●Interfaces Ethernet industriais: 0
●Conexão da fonte de alimentação: bloco de terminais de 4 polos (24 V externo)
●Tensão do barramento do backplane: 5 V
●Tensão de alimentação externa: 24 V CC (-15% / +20%)
●Consumo de corrente (placa traseira de 5V): 0,15 A (típico)
●Consumo de corrente (24V externo): 0,25 A (típico)
●Perda de potência: 5 W

Aplicativo

O 6GK7342-5DA02-0XE0 É amplamente utilizado em:

PROFIBUS DP Master: Controle central de sistemas de E/S distribuídos (série ET 200, etc.), inversores (SINAMICS, SIMODRIVE) e outros dispositivos de campo.

Escravo PROFIBUS DP: Estação inteligente S7-300 atuando como escrava em uma rede PROFIBUS de nível superior.

Comunicação PG/OP: Conexão de dispositivos de programação para diagnóstico, monitoramento e comissionamento online; conexão de painéis de operador (IHM).

Comunicação S7: Troca de dados entre múltiplos controladores S7-300/400 via PROFIBUS.

Substituição/Integração do S5: Migração do SIMATIC S5 para o S7 mantendo a compatibilidade de comunicação.

Perguntas frequentes para 6GK7342-5DA02-0XE0

• P1: O CP 342-5 suporta DPV1?

A:Não. Esta versão (6GK7342-5DA02-0XE0) suporta apenas DPV0. Para suporte a DPV1, considere o processador de comunicação CP 342-5 versão DPV1 ou mais recente.

• Q2: Qual é o número máximo de módulos CP 342-5 por CPU S7-300?

UM: É possível instalar no máximo 4 módulos CP 342-5 por CPU (dependendo do modelo da CPU e da configuração do rack).

• Q3: O CP 342-5 pode ser usado no TIA Portal?

UM: Sim, mas a configuração foi projetada principalmente para o STEP 7 Classic (V5.1 SP2 ou superior). O TIA Portal pode ter limitações. Para novos projetos, a Siemens recomenda o uso de CPs mais recentes, como o CP 342-5 DPV1 ou o CP 343-1 para Ethernet.

• Q4: Que cabo é necessário para a conexão PROFIBUS?

UM: Utilize um cabo PROFIBUS padrão (ex.: 6XV1830-0EH10) com um conector Sub-D de 9 pinos (ex.: 6ES7972-0BB12-0XA0). O conector deve possuir um resistor de terminação integrado para os nós terminais.
