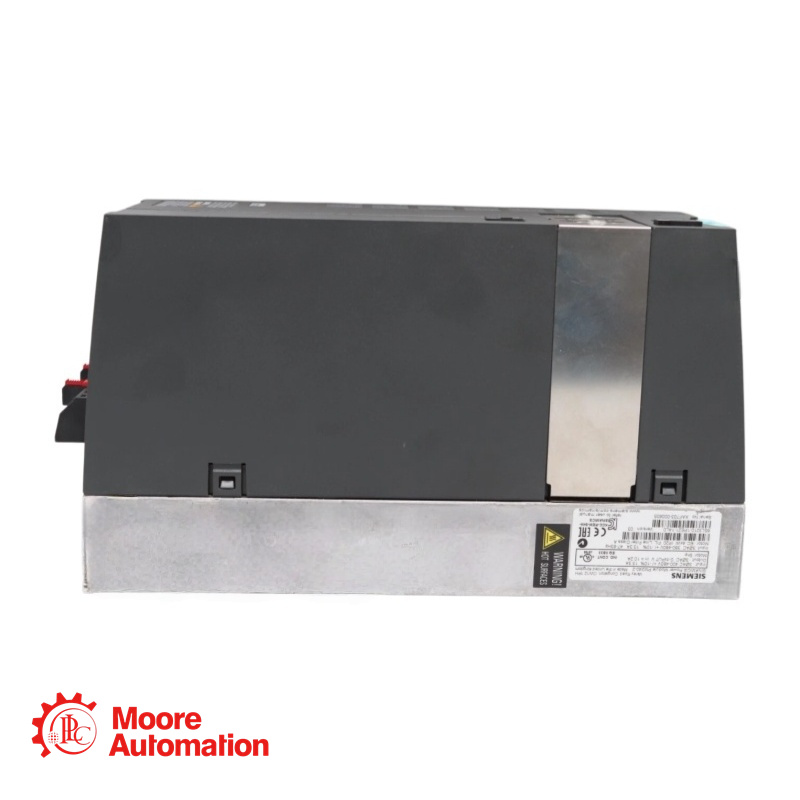

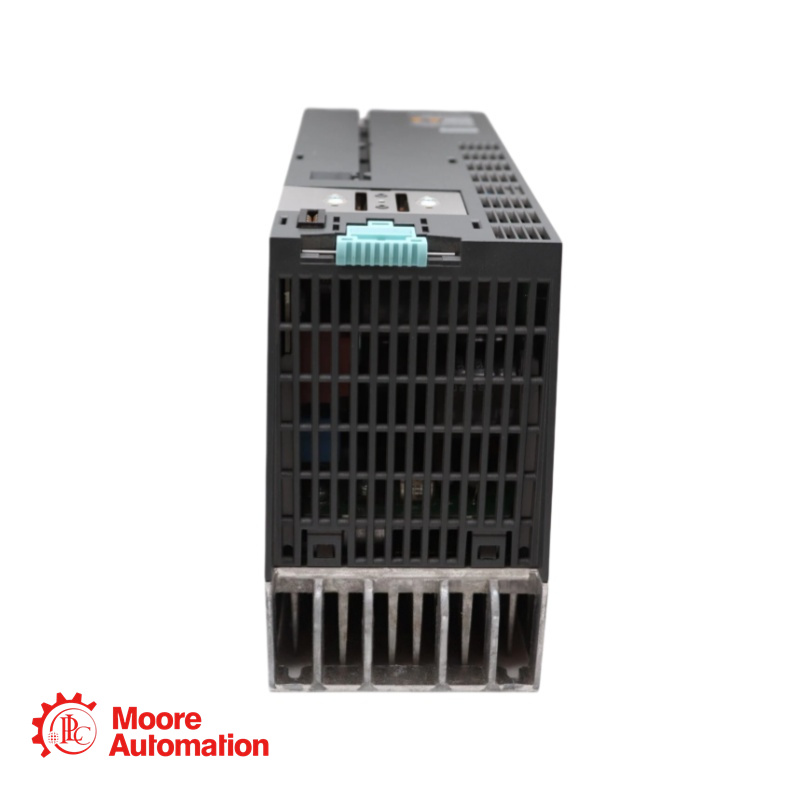

Módulo de potência Siemens 6SL3210-1PE21-1AL0

Entre em contato abaixo para obter o melhor preço.
Contato-- Frida
E-mail--vendas5@mooreplc.com
Celular (WhatsApp) -- +86 15359408275

Descrição de6SL3210-1PE21-1AL0

O Siemens 6SL3210-1PE21-1AL0 é um módulo de potência da família de inversores SINAMICS. Trata-se de um dispositivo de entrada CA trifásico projetado para controlar motores com potência nominal de saída de até 4,00 kW. O módulo possui um sistema de refrigeração a ar interno integrado e está em conformidade com diversas normas internacionais, incluindo UL, cUL e CE. É adequado para aplicações de inversores padrão com controle vetorial ou V/f e oferece capacidades de sobrecarga distintas para os modos de operação de Baixa Sobrecarga (LO) e Alta Sobrecarga (HO).

Parâmetro

Entrada (lado da linha)
Número de fases: 3 CA
Tensão de linha: 380 ... 480 V ± 10%
Frequência da linha: 47 ... 63 Hz
Corrente nominal (LO): 13,30 A
Corrente nominal (HO): 11,60 A

Saída (extremidade do motor)
Número de fases: 3 CA
Tensão nominal: 400V IEC / 480V NEC
Potência nominal (LO): 4,00 kW / 5,00 hp
Potência nominal (HO): 3,00 kW / 4,00 HP
Corrente nominal (LO): 10,20 A
Corrente nominal (HO): 7,70 A
Corrente máxima de saída: 15,40 A
Frequência do pulso: 4 kHz
Frequência de saída (controle vetorial): 0 ... 200 Hz
Frequência de saída (controle V/f): 0 ... 550 Hz

Perguntas frequentes

Qual a diferença entre operação com baixa sobrecarga e operação com alta sobrecarga?
A: O módulo oferece dois perfis operacionais para diferentes condições de carga. O modo de Baixa Sobrecarga (LO) é indicado para aplicações que exigem uma alta carga base contínua com uma pequena margem de sobrecarga (110% para 57s). O modo de Alta Sobrecarga (HO) é indicado para aplicações que exigem maior capacidade de sobrecarga transitória (150% para 57s, 200% para 3s), como sequências de inicialização exigentes. Observe que a corrente e a potência de saída nominais são menores no modo HO para acomodar a maior reserva de sobrecarga.

Quais são os limites de redução de potência em função da temperatura para operação acima da altitude especificada?
A: A classificação padrão é para altitudes de instalação de até 1.000 m acima do nível do mar. Para instalações acima dessa altitude, é necessário reduzir a potência nominal devido à menor densidade do ar e à capacidade de refrigeração. Embora esta ficha técnica específica não forneça a curva de redução de potência, a prática padrão para esses inversores é reduzir a corrente de saída nominal em aproximadamente 1% para cada 100 m acima de 1.000 m, até uma altitude máxima permitida.

O que representa o valor de perda de potência de 0,11 kW?
A: A perda de potência de 0,11 kW corresponde ao calor dissipado pelo módulo de acionamento em suas condições nominais de operação. Essa é a energia térmica que o sistema interno de refrigeração a ar precisa remover. Esse valor é crucial para o projeto do painel de controle, garantindo ventilação e refrigeração adequadas e evitando que a temperatura ambiente dentro do painel exceda os limites especificados para o acionamento.
