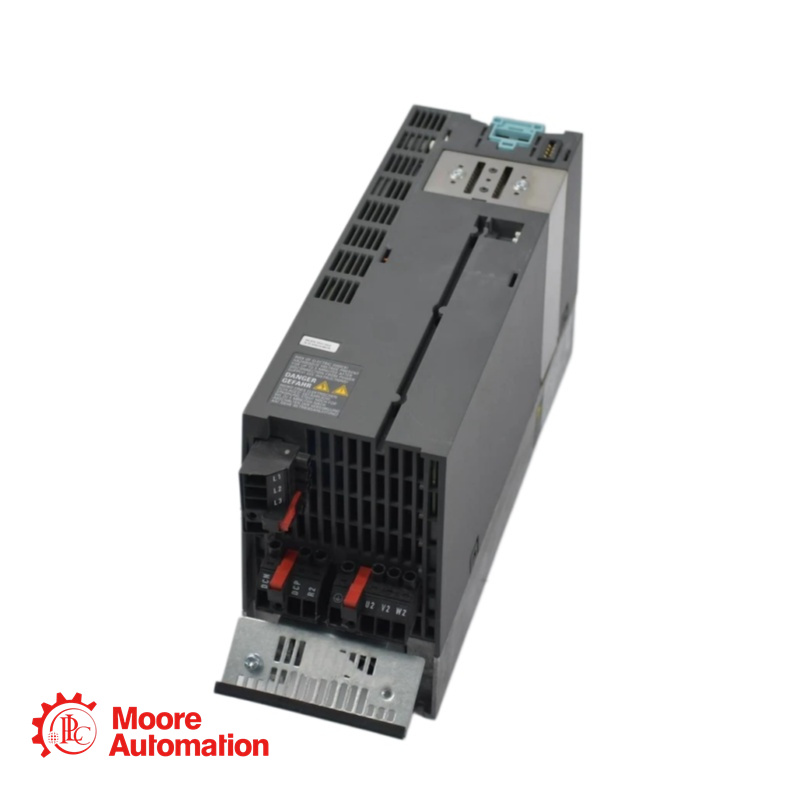

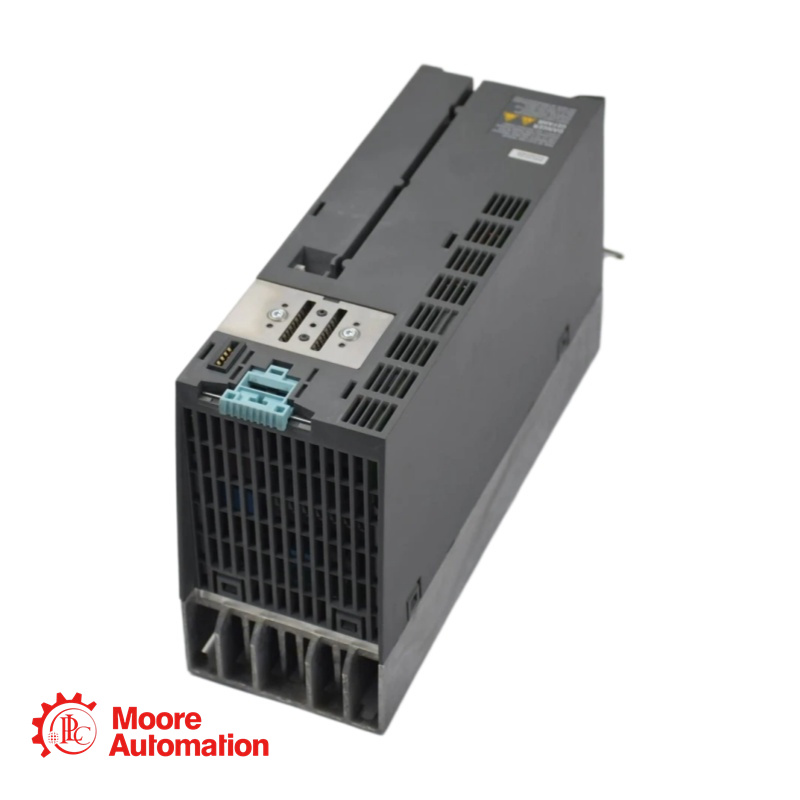

Módulo de potência Siemens 6SL3210-1PE21-8AL0

Entre em contato abaixo para obter o melhor preço.
Contato-- Frida
E-mail--vendas5@mooreplc.com
Celular (WhatsApp) -- +86 15359408275

Descrição de 6SL3210-1PE21-8AL0

O Siemens 6SL3210-1PE21-1AL0 é um módulo de potência da família de inversores SINAMICS. Trata-se de um dispositivo de entrada CA trifásico projetado para controlar motores com potência nominal de saída de até 4,00 kW. O módulo possui um sistema de refrigeração a ar interno integrado e está em conformidade com diversas normas internacionais, incluindo UL, cUL e CE. É adequado para aplicações de inversores padrão com controle vetorial ou V/f e oferece capacidades de sobrecarga distintas para os modos de operação de Baixa Sobrecarga (LO) e Alta Sobrecarga (HO).Módulo de potência Sinamics PM240-2 com filtro Classe A integrado e chopper de frenagem integrado. 3AC 380-480V +10/-10% 47-63Hz. Saída com alta sobrecarga: 5,5 kW para 200% 3s, 150% 57s, 100% 240s. Temperatura ambiente: -10 a +50°C. Saída com baixa sobrecarga: 7,5 kW para 150% 3s, 110% 57s, 100% 240s. Temperatura ambiente: -10 a +40°C. Dimensões: 291 x 100 x 165 mm (A x L x P). Grau de proteção IP20. Sem unidade de controle e painel. Firmware homologado para CU - versão V4.6.

Parâmetro

Entrada (lado da linha)
Número de fases: 3 CA
Tensão de linha: 380 ... 480 V ± 10%
Frequência da linha: 47 ... 63 Hz
Corrente nominal (LO): 22,20 A
Corrente nominal (HO): 19,80 A

Saída (extremidade do motor)
Número de fases: 3 CA
Tensão nominal: 400V IEC / 480V NEC
Potência nominal (LO): 7,50 kW / 10,00 hp
Potência nominal (HO): 5,50 kW / 7,50 cv
Corrente nominal (LO): 18,00 A
Corrente nominal (HO): 13,20 A
Corrente máxima de saída: 27,00 A
Frequência do pulso: 4 kHz
Frequência de saída (controle vetorial): 0 ... 200 Hz
Frequência de saída (controle V/f): 0 ... 550 Hz

Perguntas frequentes

Quando devo escolher o modo de Sobrecarga Alta (HO) em vez do modo de Sobrecarga Baixa (LO)?
A: Escolha Alta Sobrecarga (HO) se sua aplicação exigir alto torque de partida ou lidar com cargas transitórias pesadas, pois ela fornece 150% de sobrecarga para 57s e 200% para 3s. Escolha Baixa Sobrecarga (LO) para aplicações com carga constante que apenas ocasionalmente atinge picos ligeiramente acima da classificação contínua, pois oferece uma corrente de saída contínua mais alta (18,00 A vs. 13,20 A) para o mesmo hardware.

Qual é o significado da "necessidade de ar de refrigeração de 0,009 m³/s"?
A: Este é o fluxo de ar mínimo necessário para resfriar adequadamente o dissipador de calor interno da unidade. Ao instalar o módulo em um gabinete, o sistema de ventilação ou resfriamento do gabinete deve ser projetado para fornecer pelo menos essa quantidade de fluxo de ar através da unidade, a fim de evitar superaquecimento e redução de desempenho ou desligamento por falha térmica.

Posso usar um cabo de motor com mais de 100 m de comprimento?
A: A folha de dados especifica um comprimento máximo de cabo não blindado de 100 m (50 m para blindado). O uso de cabos mais longos pode causar picos de tensão nos terminais do motor devido à capacitância e reflexões do cabo, o que pode sobrecarregar o isolamento do motor e os componentes de saída do inversor. Se for necessário um comprimento maior, é altamente recomendável instalar um reator de motor ou um filtro dv/dt de saída entre o inversor e o cabo.
