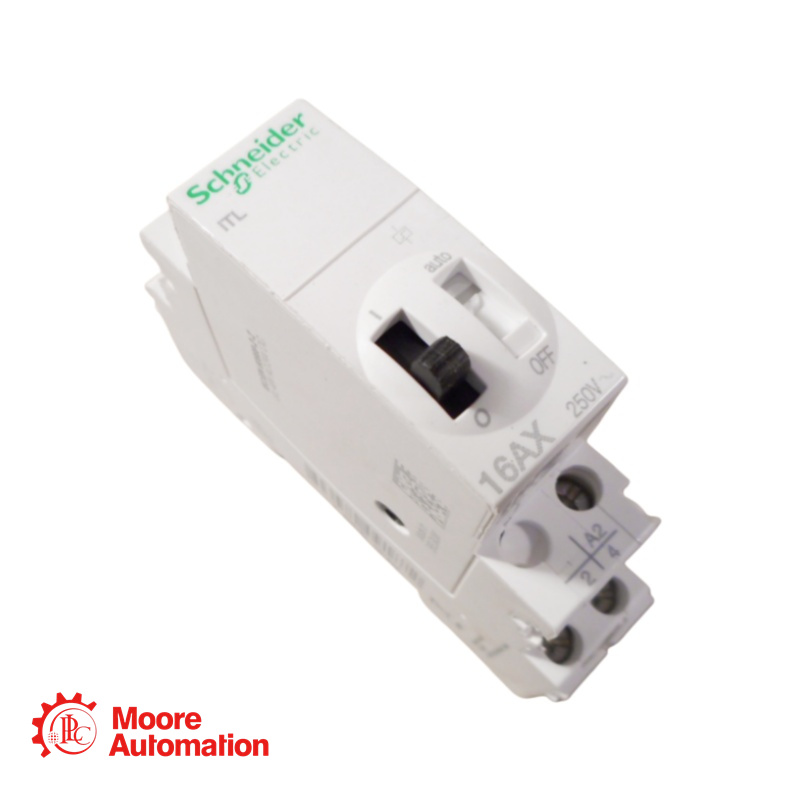

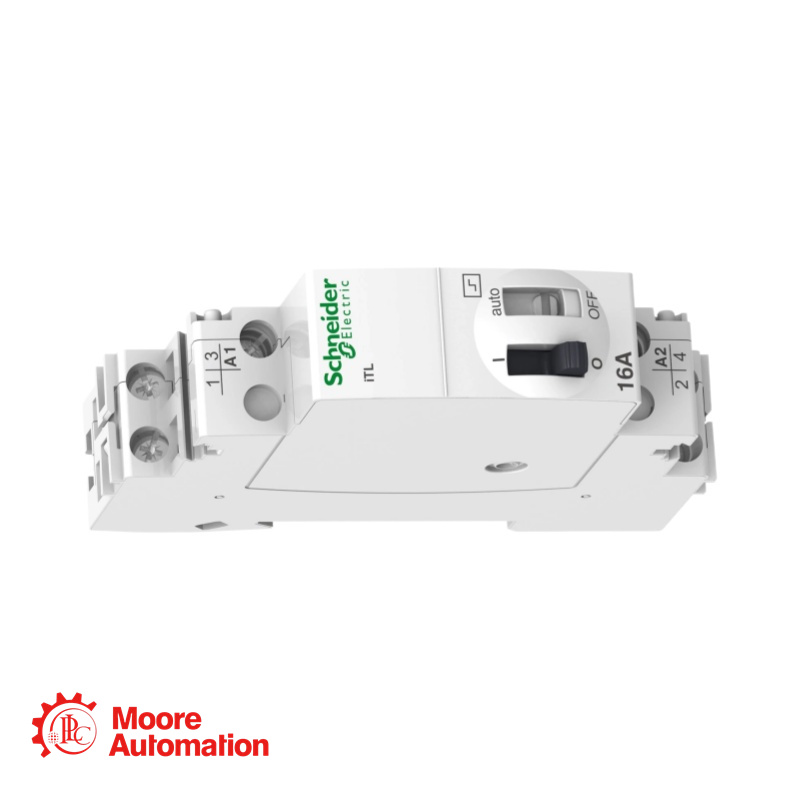

Relé de impulso Schneider A9C30212

Frida Zhang - disponível 24 horas por dia, 7 dias por semana - resolva todos os seus problemas.

E-mail: vendas5@mooreplc.com

Telefone/WhatsApp: +86 15359408275

1SFA898114R7000 PSTX300-600-70 Softstarter

O softstarter PSTX300-600-70 possui uma corrente operacional máxima nominal de 300 A e uma faixa de tensão de operação de 208 a 600 V CA. A tensão de controle nominal varia entre 100 e 250 V CA a 50/60 Hz. O PSTX oferece partida e parada suaves trifásicas por meio de rampa de tensão ou torque. Possui bypass integrado para facilitar a instalação e economizar energia. Os sinais RUN, TOR e Event estão disponíveis nas saídas de relé em NA (normalmente aberto). O PSTX possui funções como limitação de corrente, partida rápida, saída analógica, EOL (fim de linha), aquecimento do motor e limpeza da bomba. O PSTX também inclui, como padrão, funções de partida lenta, frenagem, freio de parada, diagnóstico, partida sequencial e modo de bomba de emergência/incêndio. Para interação com o PSTX, há um display gráfico completo destacável com classificação IP66 e resistência a intempéries 4x. Existem quatro maneiras de se comunicar com o PSTX: por meio de entradas com fio (Start/Stop/Reset ou falha) e por três entradas digitais programáveis. Outra opção popular é a comunicação Fieldbus Modbus RTU integrada, incluindo módulos ANYBUS opcionais com todos os principais protocolos, como Profinet, Profibus, Modbus TCP, Ethernet IP e outros. Outra forma de comunicação com o PSTX é através de um adaptador externo e um conector Fieldbus. O PSTX é a solução completa para qualquer aplicação de partida de motores. É adequado para motores trifásicos de médio a grande porte com correntes nominais de 30 a 1250 A em linha ou de 52 a 2160 A em delta. Aplicações típicas incluem, por exemplo, bombas, ventiladores, compressores e transportadores.

Especificações de 1SFA898114R7000 PSTX300-600-70

Tensão operacional nominal: 208 ... 600 V CA
Tensão nominal de alimentação de controle (Us): 100 ... 250 V CA
Tensão nominal do circuito de controle (Uc): 24 V CC
Frequência nominal: (f) 50/60 Hz
Frequência do circuito principal: 50/60 Hz
Potência operacional nominal - Conexão em linha (Pe): (230 V) 90 kW
(400 V) 160 kW
(500 V) 200 kW
Corrente operacional nominal - Conexão em linha (Ie): 300 A
Potência operacional nominal - Conexão Delta interna: (230 V) 160 kW
(400 V) 257 kW
(500 V) 355 kW
Corrente operacional nominal - Conexão Delta interna: 515 A
Percentual do Fator de Serviço: 100%
Proteção contra sobrecarga: Proteção eletrônica contra sobrecarga integrada
Proteção eletrônica contra sobrecarga integrada: Sim
Capacidade de partida na corrente nominal máxima, ou seja: 4 × Ie por 10 s
Tempo de rampa: 1 ... 120 s

Perguntas frequentes 1SFA898114R7000 PSTX300-600-70

P: Posso usar o PSTX300 com um sistema de 600 V?
R: Sim. A tensão operacional nominal é de 208 a 600 V CA. No entanto, as classificações de potência são listadas apenas até 500 V. Para operação em 600 V, você deve reduzir a potência nominal ou consultar o manual completo para obter as tabelas de potência de 600 V.
P: Preciso de um relé de sobrecarga externo?
R: Não. O PSTX300 possui proteção eletrônica contra sobrecarga integrada. Isso elimina a necessidade de um relé de sobrecarga térmica separado.
P: Qual é o grau de proteção?
A: Os terminais principais possuem classificação IP00 (abertos, sem proteção de invólucro).
Para segurança, o dispositivo deve ser instalado dentro de uma caixa de proteção (IP20 no mínimo).

Notas técnicas

No modo In-Line, a corrente do soft starter é o fator limitante (300 A máx.).
No modo Inside Delta, o soft starter conduz apenas 58% da corrente de linha, permitindo maior potência do motor a partir do mesmo dispositivo.
O motor deve ter todos os 6 terminais acessíveis (U1, V1, W1, U2, V2, W2).
O motor deve estar configurado para funcionamento em triângulo (e não em estrela).
O soft starter é conectado entre os terminais do motor, e não entre a rede elétrica e o motor.
