Placa de driver reversível ABB ACS800-11 GINT-6611C 68577349

Informações de contato

ACS800-11 GINT-6611C 68577349 Especificações

ACS800-11 GINT-6611C 68577349 Descrição

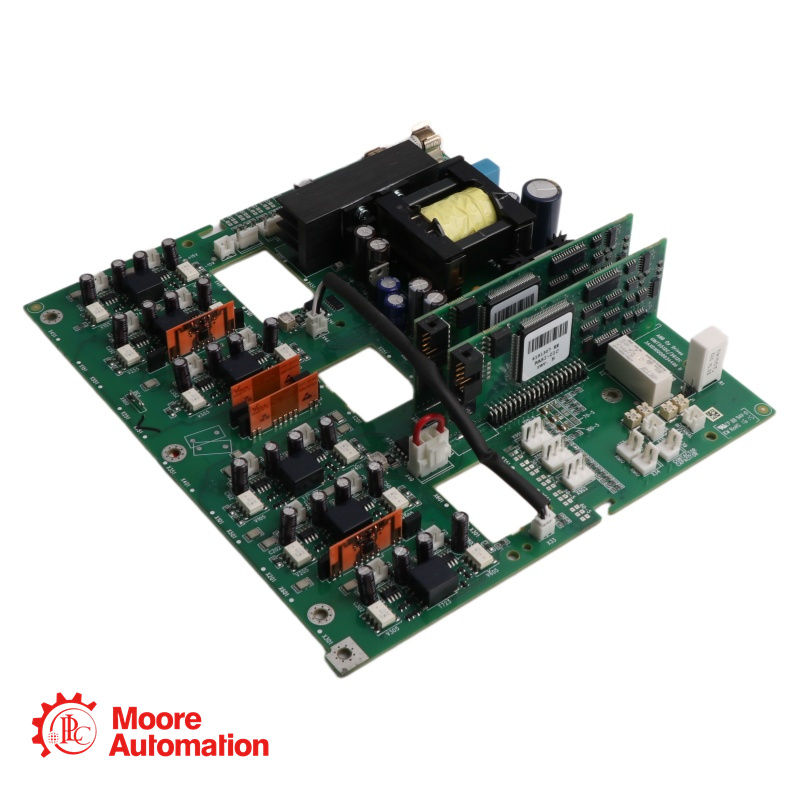

A ABB ACS800-11 GINT-6611C 68577349 É uma placa de circuito principal projetada especificamente para as séries ACS800-11 e ACS800-U11 de inversores regenerativos de parede.

ACS800-11 GINT-6611C 68577349 Nomes alternativos

ACS800-11 GINT-6611C 68577349 Perguntas frequentes

Qual é a função principal da placa GINT-6611C?

A GINT-6611C é a placa de interface do circuito principal para a série ACS800-11 (regenerativa de parede). Ao contrário das placas de acionamento padrão, ela gerencia o fluxo de energia bidirecional. Coordena a Unidade de Alimentação Ativa e o filtro LCL, permitindo que o motor devolva energia à rede durante a frenagem, em vez de dissipá-la como calor.

Quais códigos de falha normalmente indicam uma falha na placa GINT?

Se o painel de controle do inversor exibir os seguintes códigos, é provável que a placa GINT ou suas conexões estejam com defeito:
FF51 (LINE CONV): Falha no conversor do lado da linha; o erro mais comum associado ao hardware GINT.
3130 (FASE DE ALIMENTAÇÃO): Perda de fase da alimentação de entrada detectada pelos sensores da placa GINT.
3210 (TROCA DO LINK CC): Ondulação anormal da corrente CC ou interrupção de comunicação com o estágio de potência.
Erros de fibra óptica: Se a placa RMIO não conseguir se comunicar com o conversor do lado da linha.

Uma placa nova requer configuração de hardware antes da instalação?

Sim. O GINT-6611C é uma peça de reposição "universal". Antes de instalá-lo em uma unidade específica, você deve configurar os pontos de solda (jumpers) na placa para corresponder às especificações de amperagem (corrente) e tensão da unidade.
Risco: Configurações incorretas dos pontos de solda podem levar a erros de medição de corrente ou falhas de "Incompatibilidade de Classificação".
Dica: Sempre fotografe a configuração dos pontos de solda na placa antiga e replique-a exatamente na nova.
