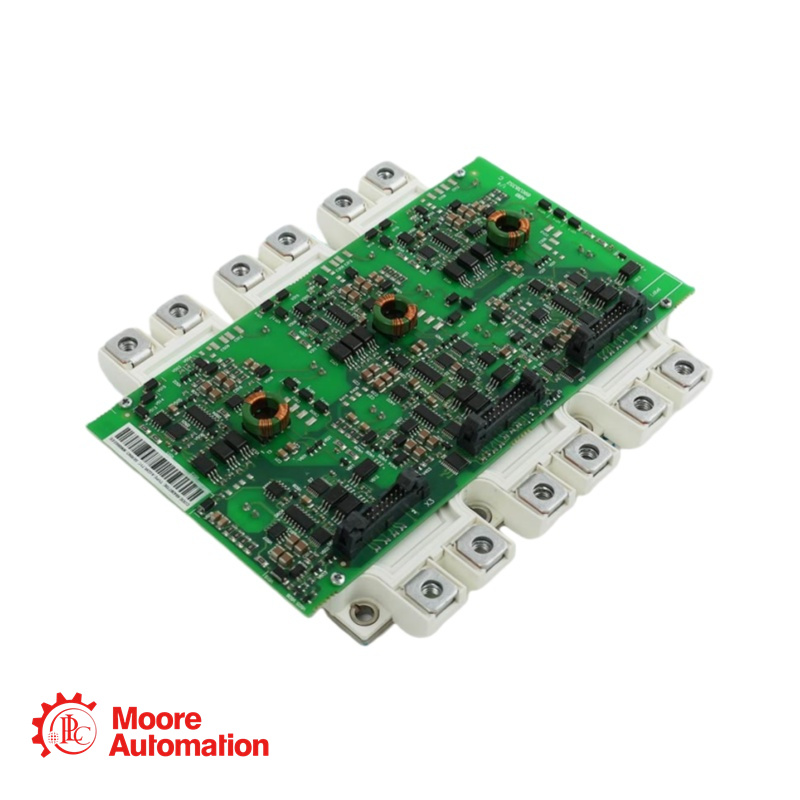

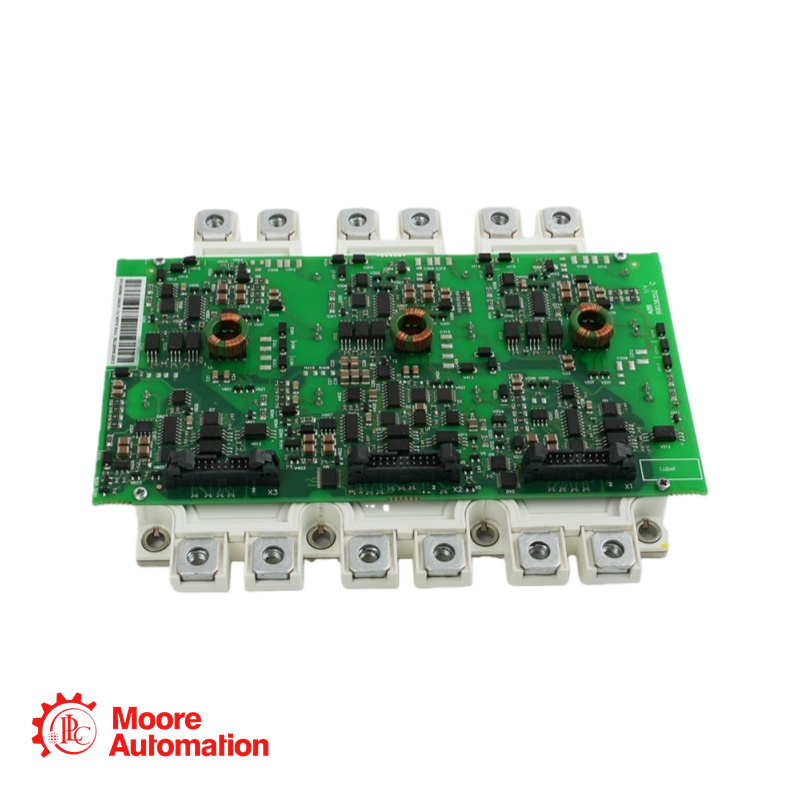

Módulo de acionamento IGBT ABB FS450R12KE3/AGDR71C S

Clique para entrar em contato!

Gerente de vendas: Frida
Telefone/WhatsApp: +86 15359408275
E-mail: vendas5@mooreplc.com

Mais detalhes
Tensão coletor-emissor (V_CES): 1200 V
Corrente contínua de coletor CC (I_C) a T_C=80°C, T_vj_max=150°C: 450 A
Corrente contínua de coletor CC (I_C) a T_C=25°C, T_vj_max=150°C: 600 A
Corrente de pico repetitiva do coletor (I_CM): 900 A
Dissipação de potência total (P_tot): 2100 W
Tensão de pico entre porta e emissor (V_GE): ±20 V
Tensão de saturação coletor-emissor (V_CE_sat), típica em I_C=450A, T_vj=25°C: 1,70 V
Tensão de saturação coletor-emissor (V_CE_sat), típica em I_C=450A, T_vj=125°C: 2,15 V
Tensão de limiar de porta (V_GE_th): 5,8 V típico (mínimo 5,0 V, máximo 6,5 V)
Carga de porta (Q_G): 4,30 µC típica
Resistor de porta interna (R_G_int): 1,7 Ω
Capacitância de entrada (C_ies): 32,0 nF
Capacitância de transferência reversa (C_res): 1,50 nF
Corrente de corte coletor-emissor (I_CES): 5,0 mA
Corrente de fuga entre porta e emissor (I_GES): 400 nA
Corrente de curto-circuito (I_SC): 1800 A
Tensão reversa de pico repetitiva (V_RRM): 1200 V
Corrente direta contínua CC (I_F): 450 A
Corrente direta de pico repetitiva (I_FRM): 900 A
Resistência nominal a 25°C (R_25): 5,00 kΩ
Fator de dissipação a 25°C (P_25): 20,0 mW
Valor B (B_25/100): 3375 K
Tensão de teste de isolamento (V_ISO): 2,5 kV
Distância de fuga (terminal ao dissipador de calor): 14,5 mm
Distância entre o terminal e o dissipador de calor: 10,0 mm
Índice de Rastreamento Comparativo (CTI): >225
Resistência térmica, da carcaça ao dissipador de calor do módulo (R_th_CH): 0,005 K/W
