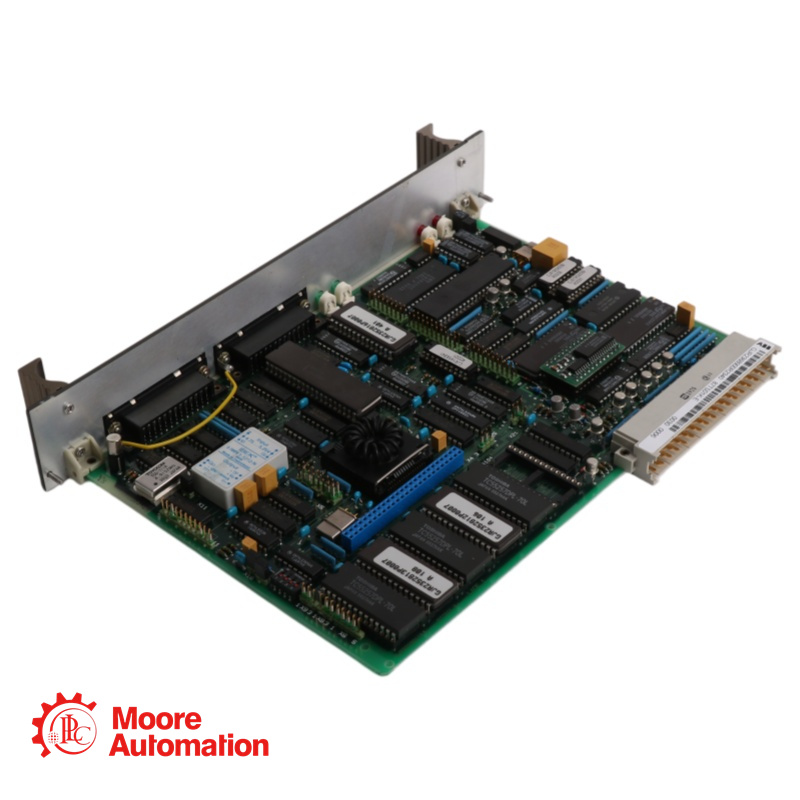

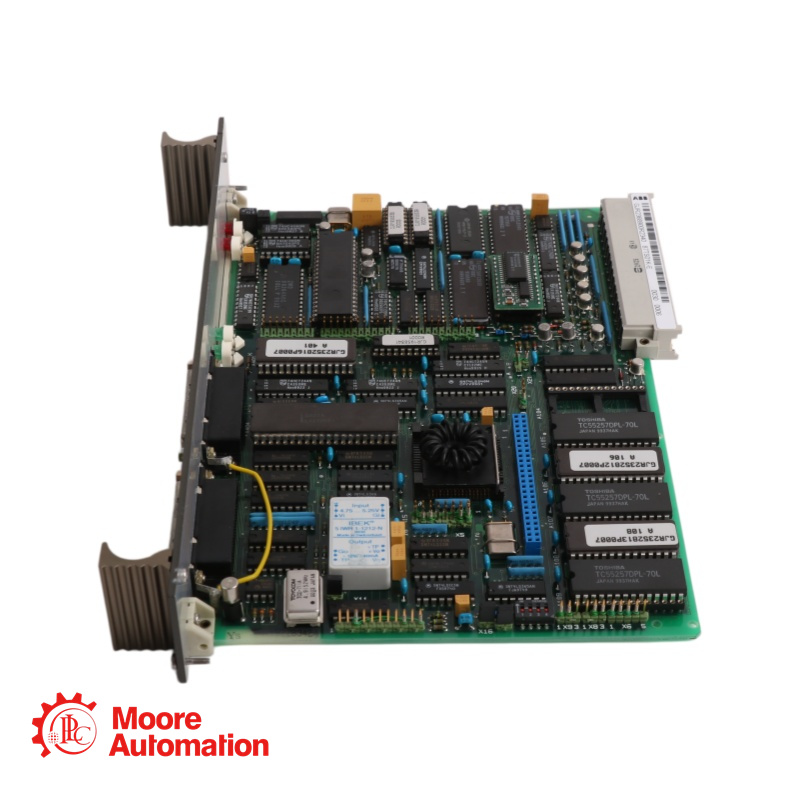

Módulo de acoplamento ABB GJR2368900R1348 87TS01K-E

Parâmetro

Especificação

Fabricante

ABB (Brown Boveri & Cie)

Número do modelo

87TS01K-E

Código do pedido / Número da peça

GJR2368900R1348

Tipo de produto

Módulo de acoplamento / Módulo de interface do sistema

Compatibilidade do sistema

Série PROCONTROL P14

Função principal

Acoplamento de comunicação sistema a sistema, interface serial para sistemas externos

Tipo de interface

RS232C / RS422 (serial)

Tensão de entrada

25 V máx.

Tensão de saída

12 V máx.

Corrente de saída

10 mA

Corrente de curto-circuito

150 mA máx.

Qual é a função principal do módulo de acoplamento ABB 87TS01K-E?

O 87TS01K-E é um módulo de acoplamento que fornece interfaces de comunicação serial (RS232C ou RS422) para conectar sistemas externos ao sistema de controle distribuído PROCONTROL P14. Ele permite a conectividade de Estações de Operação de Processo (POS), Sistemas de Programação/Diagnóstico (PDDS), Estações de Diagnóstico de Controle (CDS) e computadores externos.

Qual a diferença entre GJR2368900R1348 e outras variantes de 87TS01K-E?

A linha de produtos 87TS01K-E inclui vários códigos de encomenda com sufixos diferentes. A variante GJR2368900R1348 é especificamente configurada para aplicações de acoplamento serial PROCONTROL P14. Outras variantes (por exemplo, R1510, R2200) podem ter configurações de E/S diferentes, compatibilidade de sistema (800xA vs. PROCONTROL) ou foco funcional (entrada de temperatura vs. acoplamento de comunicação).

Quais sistemas externos podem se conectar ao 87TS01K-E?

O módulo suporta conexão com:
POS (Estação de Operador de Processo): Para interface do operador e visualização do processo.
PDDS (Sistema de Programação, Diagnóstico e Exibição): Para engenharia de sistemas e diagnóstico.
CDS (Estação de Diagnóstico de Controle): Para diagnósticos avançados em nível de sistema.
Computadores externos: Qualquer sistema de computador com interfaces seriais RS232C ou RS422 compatíveis.

Quais são as especificações elétricas da interface serial?

O módulo aceita tensões de entrada de até ±25 V e fornece tensões de saída de até ±12 V com uma corrente máxima de saída de 10 mA. Possui proteção contra curto-circuito até 150 mA.

O modelo 87TS01K-E é compatível com o sistema ABB 800xA?

O 87TS01K-E foi projetado principalmente para o sistema PROCONTROL P14. Para aplicações do sistema 800xA, geralmente são necessários outros módulos de acoplamento ou interfaces de comunicação, embora algumas variantes da família 87TS01K-E possam apresentar compatibilidade cruzada, dependendo do código de pedido específico.
