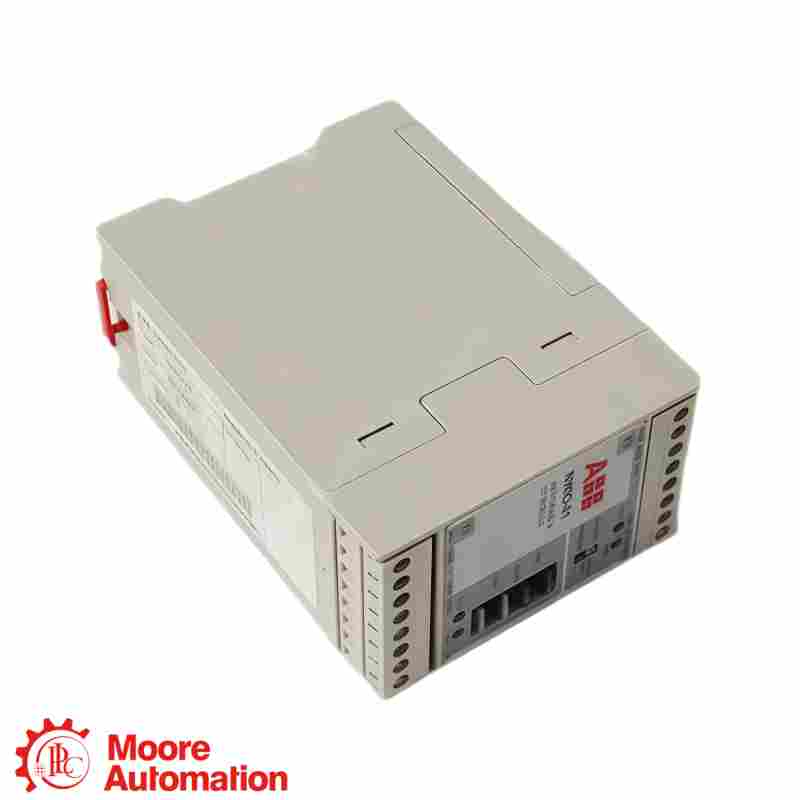

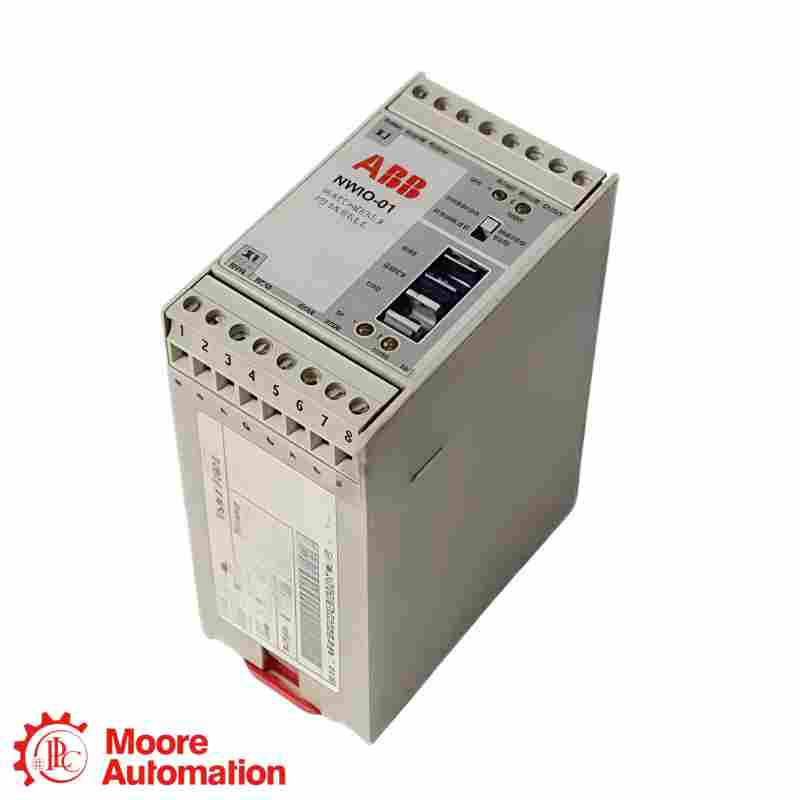

Unidade opcional de watchdog e E/S digital ABB NWIO-01 64168533
Unidade opcional de watchdog e E/S digital ABB NWIO-01 64168533
Unidade opcional de watchdog e E/S digital ABB NWIO-01 64168533

Unidade opcional de watchdog e E/S digital ABB NWIO-01 64168533

Informe-se agora
BUSCA DE MODELOSEncontre um número de peça específicoAbra diretamente a página do produto Moore Automation mais adequado.
ABB ● UNIDADE OPCIONAL DE WATCHDOG E E/S DIGITAL
UNIDADE OPCIONAL DE DRIVEBUS ABB AC 800M

NWIO-01 64168533

IDENTIFICAÇÃO DO MODELO

Etiqueta exata · Sistema DriveBus AC 800M · Interface CI858 · Cabeamento de E/S

PAPEL DO PRODUTO
NWIO-01 64168533 O NWIO-01 é uma unidade opcional de E/S digital Watchdog & I/O da ABB. O manual do DriveBus AC 800M da ABB identifica o NWIO-01 como uma unidade opcional de E/S digital Watchdog & I/O com duas entradas e duas saídas digitais. O watchdog supervisiona o software de aplicação CI858, a comunicação de memória de porta dupla, o sistema operacional CI858 e a comunicação do anel de E/S óptica.
VERIFICAÇÃO DE INSTALAÇÃO
Antes de substituir o produto, confirme a presença do NWIO-01 64168533, a etiqueta completa da unidade, a seleção da tensão de entrada, a fiação de E/S digital, a seleção do modo watchdog DO2, a conexão do anel de E/S óptica e a configuração do CI858 instalado.
👩‍💼
QUER O MELHOR PREÇO?
Frida
Líder de Vendas 🏆
E-MAILvendas5@mooreplc.com WHATSAPP+86 153 5940 8275
CARACTERÍSTICAS DE REFERÊNCIA DO FABRICANTE

Especificações técnicas

Família de ônibus NWIO-01 / AC 800M DriveBus
NWIO-01 64168533

Dados de identificação em resumo

O manual do DriveBus AC 800M da ABB identifica o NWIO-01 como uma unidade opcional de E/S digital com função de Watchdog, composta por duas entradas e duas saídas digitais. O watchdog supervisiona o software de aplicação CI858, a comunicação de memória de porta dupla, o sistema operacional CI858 e a comunicação do anel de E/S óptica.

SÉRIE DE MODELOSNWIO-01
ARTIGO / REFERÊNCIA64168533
INTERFACE DO SISTEMAAC 800M DriveBus / CI858
DOCUMENTOVERIFIQUE OS DADOS EXATOS
Verificação de referência exataAntes de fazer o pedido, confira se a marcação completa do NWIO-01 64168533, a seleção da tensão de entrada, a fiação de E/S e a configuração instalada do AC 800M DriveBus / CI858 estão corretas.
INFORMAÇÕES GERAIS −
MarcaABB
Referência completaNWIO-01 64168533
Tipo de produtoWatchdog e unidade opcional de E/S digital
Entradas digitais2 · 24 VCC ou 115/230 VCA
Saídas digitais2 · DO2 selecionável para operação de watchdog
Supervisão de órgãos de vigilânciaSoftware CI858 e anel de E/S óptica
Blocos de funçãoNWIO1DI e NWIO1DO
constante de tempo do cão de vigilância1 s configuração de fábrica · 0,2 s com jumper X1
IDENTIFICAÇÃO E COMPATIBILIDADE ＋

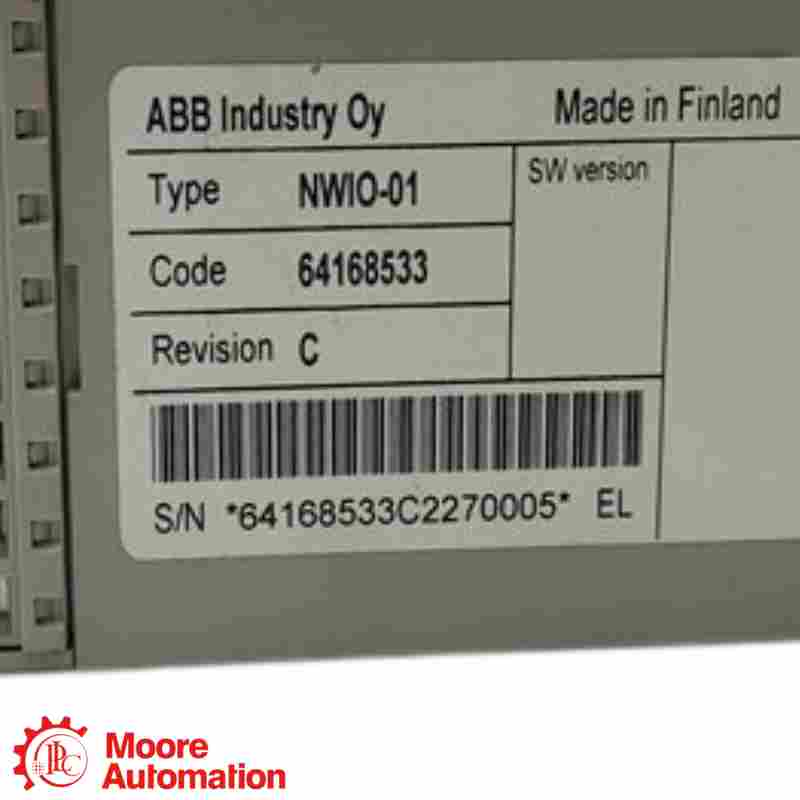

Evidências de rótulosMarcação completa NWIO-01 64168533 conforme fornecida
Evidências do sistemaConfiguração de anel de E/S óptico e barramento de acionamento AC 800M / CI858 instalado
Limite de substituiçãoNão substitua sem a devida identificação, seleção de entrada, fiação de E/S e confirmação do sistema.
INSTALAÇÃO E ENCOMENDA ＋
Antes de encomendar ou substituir um produto, forneça a marcação completa, fotografias da placa de identificação, quantidade, seleção da tensão de entrada, fiação de E/S e configuração instalada do AC 800M DriveBus / CI858.
Fonte: O manual do DriveBus ABB AC 800M, número de peça 2PAA113566-600, descreve as funções e a configuração de E/S do componente NWIO-01; o número de peça 64168533 deve ser comparado com a etiqueta da unidade fornecida.
Perguntas frequentes

NWIO-01 64168533 Perguntas frequentes sobre informações técnicas, de instalação e de pedidos

Qual produto da ABB é? NWIO-01 64168533?−

NWIO-01 64168533 Unidade opcional de E/S digital com Watchdog. O manual do DriveBus AC 800M da ABB identifica o NWIO-01 como uma unidade opcional de E/S digital com Watchdog, equipada com duas entradas e duas saídas digitais. O watchdog supervisiona o software de aplicação CI858, a comunicação de memória de porta dupla, o sistema operacional CI858 e a comunicação do anel de E/S óptica.

Como as marcações devem ser verificadas para NWIO-01 64168533?＋

NWIO-01 64168533 NWIO-01 é o nome do modelo da ABB para a unidade Watchdog & I/O. A marcação do artigo 64168533 fornecida deve ser verificada na etiqueta física, pois o manual da ABB 2PAA113566-600 não decodifica esse número de artigo.

Quais canais de E/S digitais são fornecidos por NWIO-01 64168533?＋

NWIO-01 64168533 O NWIO-01 64168533 oferece duas entradas digitais selecionáveis ​​para 24 VCC ou 115/230 VCA e duas saídas digitais.

O que o órgão de fiscalização supervisiona? NWIO-01 64168533?＋

NWIO-01 64168533 O controlador de desempenho supervisiona o programa de aplicação CI858, a comunicação de memória de porta dupla, o sistema operacional CI858 e a comunicação no anel de E/S óptica.

Como configurar a saída digital DO2 em NWIO-01 64168533?＋

NWIO-01 64168533 A saída DO2 pode funcionar como uma saída digital controlada por software normal ou como uma saída watchdog. Confirme a posição da chave deslizante superior e o sinal WD_SEL antes de substituir a saída.

Quais blocos de função operam? NWIO-01 64168533?＋

NWIO-01 64168533 NWIO1DI lê as entradas digitais e o estado do watchdog; NWIO1DO escreve as saídas digitais e seleciona o modo de operação DO2.

O que deve ser confirmado antes de fazer o pedido NWIO-01 64168533?＋

NWIO-01 64168533 Forneça a etiqueta completa do NWIO-01 64168533, a quantidade, fotografias nítidas da placa de identificação, a seleção da tensão de entrada, a fiação de E/S, a configuração do watchdog e a configuração instalada do AC 800M DriveBus / CI858.

CONTATE UM ESPECIALISTA EM PRODUTOS

Confirme sua referência NWIO-01 64168533 com a Frida.

Compartilhe os detalhes completos do modelo e da aplicação para verificação de compatibilidade, disponibilidade e prazo de entrega.

ESCOLHA UM MÉTODO DE CONTATO DIRETO
DOCUMENTAÇÃO OFICIAL DA ABB

Informações do produto para
NWIO-01 64168533

O manual da ABB 2PAA113566-600 identifica o NWIO-01 e documenta suas funções, mas o número exato do artigo fornecido, 64168533, não está listado nesse manual público.

Documentação oficial da ABB

Utilize o manual da ABB 2PAA113566-600 para referência funcional do NWIO-01 e certifique-se de que a etiqueta completa do NWIO-01 64168533 e a configuração instalada estejam corretas antes de fazer o pedido.

PDF OFICIAL EXATO (SEM LINK)

Entre em contato para obter suporte.

Envie o modelo completo, a quantidade e sua dúvida técnica ou de compra.

RELAÇÃO DE E/S DO DRIVEBUS ABB AC 800M

Como o NWIO-01 64168533 se encaixa no anel de E/S do barramento de acionamento AC 800M

ABB é a marca; AC 800M DriveBus é o sistema de E/S; e NWIO-01 64168533 é a referência completa da unidade opcional fornecida.

ABB · MARCA
Sistema de E/S DriveBus AC 800MSISTEMA · UNIDADE DE E/S
ENTRADAS DIGITAIS

Seleção de entrada digital

Confirme se cada entrada está configurada para 24 VCC ou 115/230 VCA e verifique se a fiação de campo corresponde à unidade instalada.

SAÍDAS DIGITAIS

Modo de saída e watchdog

O manual do DriveBus AC 800M da ABB identifica o NWIO-01 como uma unidade opcional de E/S digital com função de Watchdog, composta por duas entradas e duas saídas digitais. O watchdog supervisiona o software de aplicação CI858, a comunicação de memória de porta dupla, o sistema operacional CI858 e a comunicação do anel de E/S óptica.

CONTROLE E INSTALAÇÃO

Verificação de integração do sistema

Verifique a configuração do aplicativo CI858, a comunicação de memória de porta dupla, a conexão do anel de E/S óptica, os blocos de função NWIO1DI / NWIO1DO e a seleção do watchdog DO2.

Relação do sistema: A etiqueta completa NWIO-01 64168533, a seleção da tensão de entrada, a fiação de E/S digital, a configuração do watchdog DO2 e a configuração instalada do AC 800M DriveBus / CI858 devem corresponder.
ÁREAS DE APLICAÇÃO

Guia de instalação e verificação do sistema para NWIO-01 64168533

Sistema de barramento de acionamento AC 800M compatívelAntes de selecionar, verifique se a etiqueta ABB completa e a configuração do DriveBus AC 800M / anel de E/S CI858 instalado estão corretas.
Verificação de E/S e WatchdogO manual do DriveBus AC 800M da ABB identifica o NWIO-01 como uma unidade opcional de E/S digital com função de Watchdog, composta por duas entradas e duas saídas digitais. O watchdog supervisiona o software de aplicação CI858, a comunicação de memória de porta dupla, o sistema operacional CI858 e a comunicação do anel de E/S óptica.
CENTRAL DE APLICAÇÕES NWIO-01 64168533 NWIO-01 · Monitoramento e E/S · 64168533
Evidência de ConfiguraçãoUtilize apenas os dados que correspondam à placa de identificação ABB instalada.
Limite de substituiçãoNão substitua o componente até que a etiqueta completa, a seleção de entrada, a fiação de E/S, o modo watchdog DO2 e a configuração instalada do AC 800M DriveBus / CI858 estejam corretos.
