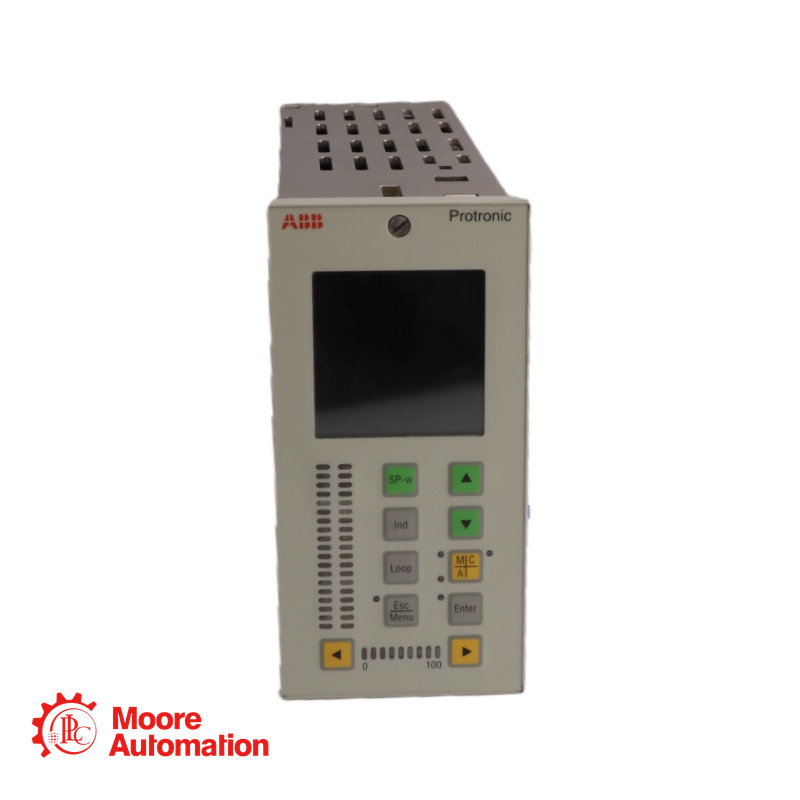

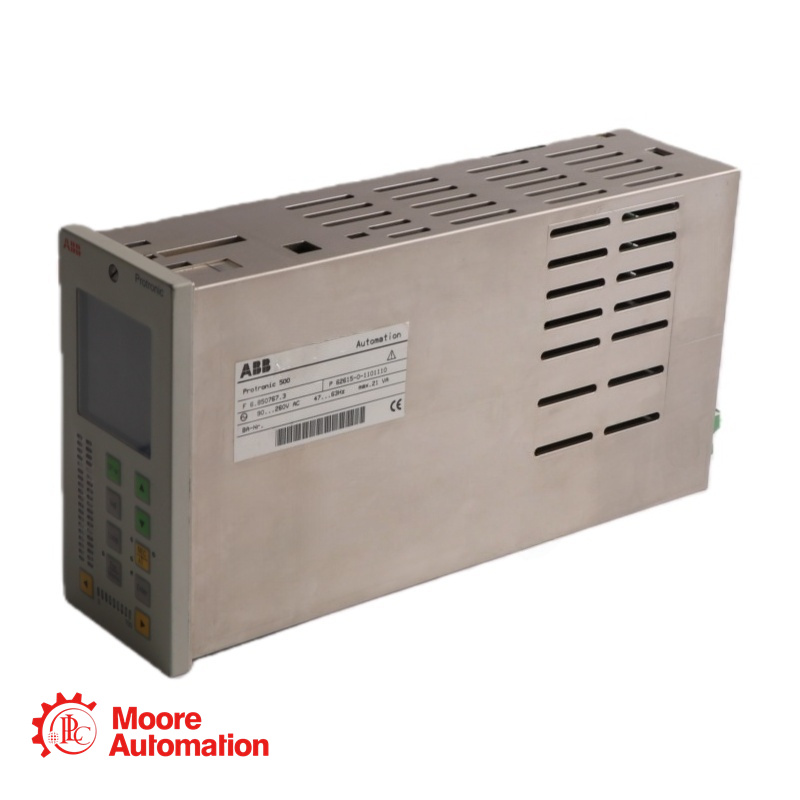

Controlador ABB Protronic 500 F 6.850041.1 P62615-0-141110

Parâmetros do produto

O ABB Protronic 500 é um controlador de processos versátil e modular, projetado para aplicações universais.

Oferece controle preciso, ampla configurabilidade e robustas capacidades de expansão através de múltiplos slots para módulos de E/S.

Adequado para montagem em painel frontal, garante operação confiável em diversos ambientes de engenharia de processos, com alta precisão e opções flexíveis de integração.

Entrada Universal AI01: Configurável para sinais padrão de 0/4...20 mA, termopares (tipos J, E, K, L, U, R, S, T, B, D), RTDs Pt100 (2/3/4 fios) ou potenciômetros. Resolução ≤0,01%, Precisão ≤0,2%. Possui monitoramento de interrupção de linha/interrupção do sensor, linearização e extração da raiz quadrada. Proteção contra sobrecorrente/inversão de polaridade até ±40 mA.
Entrada analógica AI02: Entrada para sinais em mA (0/4...20 mA), dados técnicos semelhantes aos da AI01, mas sem isolamento elétrico. Opção para entrada de 0...10 V (ver código nº 310).
Entradas/saídas binárias: 4 entradas/saídas binárias configuráveis. Tensão de entrada: 24 V CC, sinal 1: 13,0...30,2 V, sinal 0: -3,0...5,0 V. Tensão de saída: 24 V externa, sinal 1: 13,0...30,2 V (0...máx. mA), sinal 0: -3,0...5,0 V (0...0,15 mA). Frequência de comutação ≤8 Hz.
Dados comuns: Resolução ≤0,01%, Precisão ≤0,2%, Efeito da temperatura ≤0,2%/10°C. Tensão de modo comum admissível em relação ao terra do dispositivo ≤±4V CC. Tensão de modo diferencial admissível: 50 mVss. Frequência limite do filtro de entrada de hardware: 7 Hz.
Saída analógica: 0/4...20 mA com impedância máxima de 750 Ω, à prova de curto-circuito e circuito aberto. Faixa de controle: 0...≥21 mA. Dependência da carga: 0,1%/100 Ω. Resolução ≤0,01%.
Saídas binárias: Consulte "E/S binária" em Entradas.
Alimentação do transmissor: Tensão de saída de 20 a 24 V CC, 100 mA, à prova de curto-circuito com monitoramento de carga.
Tipos de controladores: PID de 2 pontos, aquecimento/desligamento/resfriamento, controlador de passo, controlador contínuo (opcionalmente com faixa dividida).
Programador: Armazena até 10 programas, cada um com 15 segmentos. Tempo de segmento: 0...99:59:59 horas.
Configuração: Configuração de lista protegida por senha ou configuração livre (via software para PC IBIS_R+).
Expansão: 7 slots para módulos que permitem adicionar E/S analógica/binária, interfaces (RS485, RS232, PROFIBUS-DP), relógio de tempo real, etc.
CPU: Resolução do valor medido/corrigido ≤0,01%. Tempo de ciclo ≥45 ms (configuração principal sem módulos adicionais). Backup de dados via Flash-EPROM ou cartão de memória opcional.
Versão CA: 115 a 230 V CA (90...260 V), 47...63 Hz. Consumo de energia: 9 VA (6 W) sem módulos + máx. 12 VA (9 W) com módulos. Tempo de resposta em caso de falha de energia >150 ms a >180 V CA.
Versão CC: 24 V UC (-25...+30%), ondulação residual <±3 Vss. Consumo de energia: 10 VA (7 W) sem módulos + máx. 13 VA (9 W) com módulos. Tempo de resposta em caso de falha de energia >20 ms a 0,85 x Uitem. Fator de potência cosφ=0,7. Não requer fusíveis externos.
