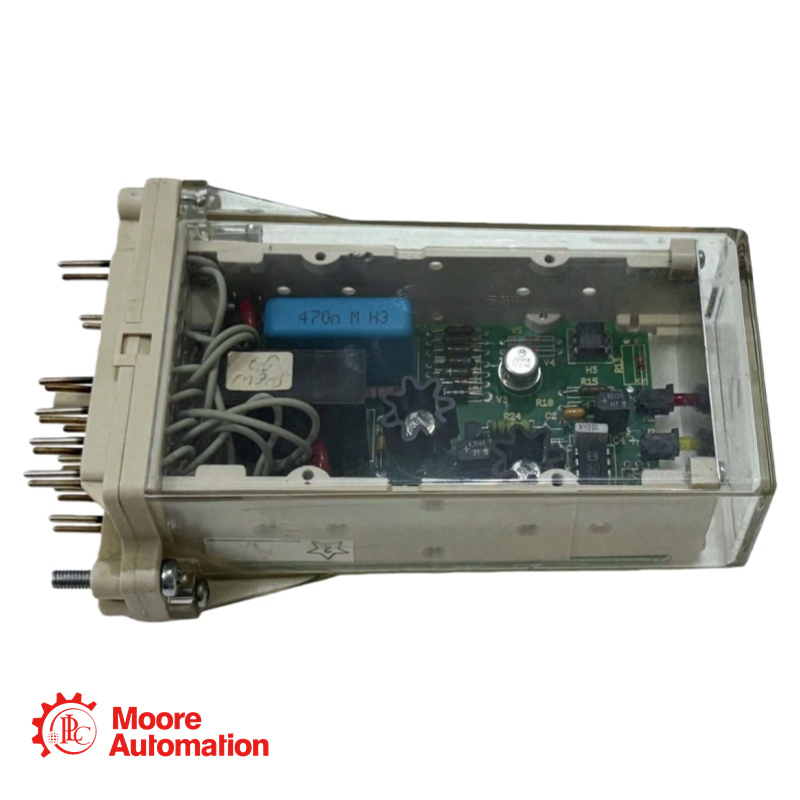

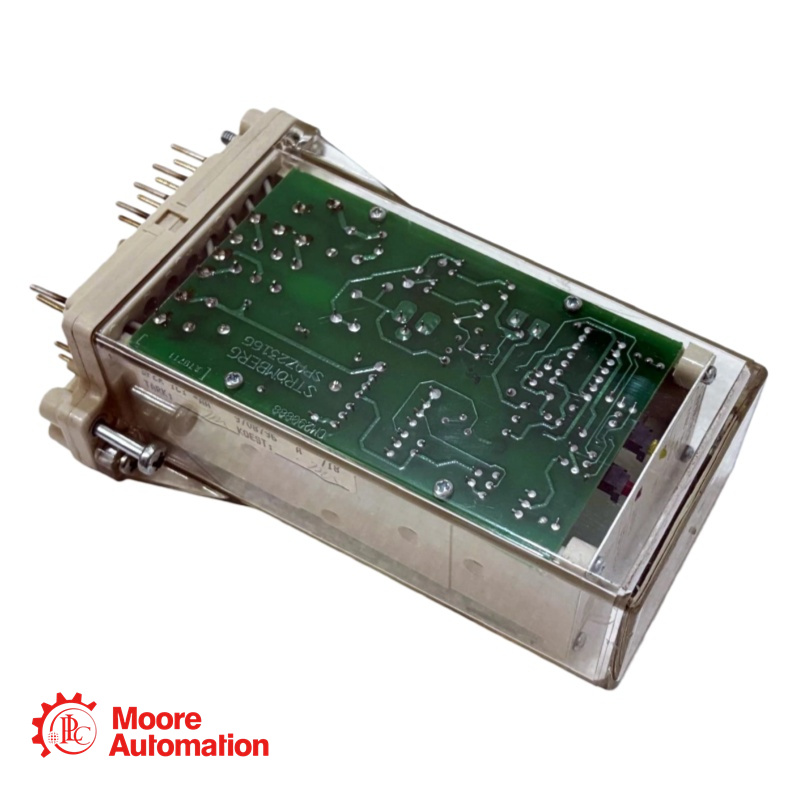

Relé de supervisão do circuito de disparo ABB Sper 1C1-AAJ

Descriçãoíon

O relé de supervisão do circuito de disparo Sper 1C1-AAJ É utilizado para supervisionar circuitos de controle importantes, como circuitos de disjuntores e seccionadores, e circuitos de sinalização em instalações elétricas. Geralmente, é necessário um relé de supervisão por circuito a ser supervisionado. Se vários ramos de um circuito precisarem ser supervisionados, o número necessário de relés pode ser conectado ao mesmo circuito de controle.

Parâmetros

Tensão do circuito monitorada: 40-265 V CC
Corrente de medição: 1,5 mA, típica.
Tensão residual mínima no circuito monitorado: >40 V cc
Tensão e corrente de alimentação auxiliar:
Tensão nominal Un: 48/60/110/220 V CC
Tensão de operação: 40-265 V CC
Consumo de corrente típico: 7 mA

Perguntas frequentes

P: O que é um Sper 1C1-AAJ Sério?
A: O relé Sper 1C1-AAJ foi projetado mecanicamente para se adequar ao sistema COMBIFLEX. A faixa de tensão de alimentação do relé é de 40 a 265 V CC.
P: Qual a corrente de um Sper 1C1-AAJ usar?
A: O relé de supervisão pode ser conectado para receber a tensão de alimentação do circuito de controle monitorado, através dos fios de conexão do circuito de acionamento. Uma condição, no entanto, é que a bobina de controle do circuito monitorado não seja afetada pelo aumento do consumo de corrente de cerca de 7 a 16 mA, dependendo do tipo de relé de supervisão, e que a tensão residual no circuito monitorado seja superior a 40 V CC.
P: Em quais aplicações é Sper 1C1-AAJ Normalmente usado?
A: É utilizado para supervisionar circuitos de controle de disjuntores, circuitos de controle de seccionadores e circuitos de sinalização em instalações e subestações de energia.
