Relé de sobrecarga térmica ABB TA25DU-1.8M 1SAZ211201R2025
Relé de sobrecarga térmica ABB TA25DU-1.8M 1SAZ211201R2025
Relé de sobrecarga térmica ABB TA25DU-1.8M 1SAZ211201R2025

Relé de sobrecarga térmica ABB TA25DU-1.8M 1SAZ211201R2025

VERIFICAÇÃO DE REFERÊNCIA DO PRODUTO

TA25DU-1,8M

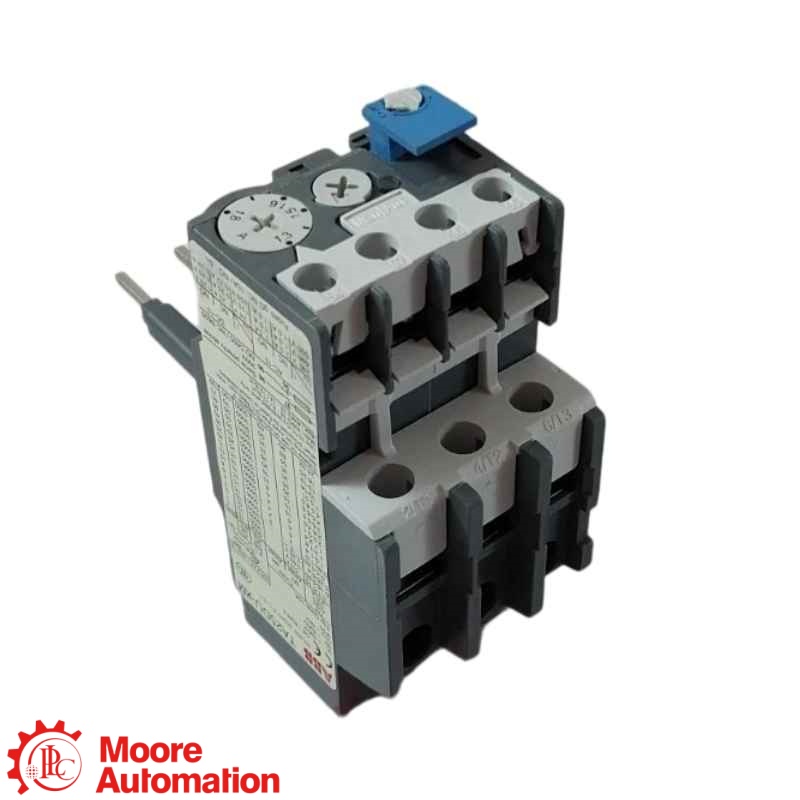

O ABB TA25DU-1.8M, código de encomenda 1SAZ211201R2025, é um relé de sobrecarga térmica tripolar para proteção de partidas de motores. Oferece uma faixa de corrente ajustável de 1,30 a 1,80 A, classe de disparo 10 A, sensibilidade à falta de fase e um contato auxiliar normalmente fechado e um normalmente aberto.

CÓDIGO DO PEDIDO1SAZ211201R2025
FAIXA DE CONFIGURAÇÃO1,30–1,80 A
CLASSE DE VIAGEM10A
POSTES3 polos
MARCAABB
TIPO DE PRODUTORelé de sobrecarga térmica
CONDIÇÕES / GARANTIAProduto novo e original · Garantia de um ano
VERIFICAÇÃOCorrespondência entre código de pedido, intervalo de configuração e contator
SOLICITE UM ORÇAMENTO
  • Marca :

    ABB
  • Número da peça :

    TA25DU-1.8M 1SAZ211201R2025
  • Descrição :

    Thermal Overload Relay
BUSCA DE MODELOSEncontre um número de peça específicoAbra diretamente a página do produto Moore Automation mais adequado.
INFORMAÇÕES DO PRODUTO · REFERÊNCIA OFICIAL DA ABB
ABB ↗ RELÉ DE SOBRECARGA TÉRMICA
Proteção de motor ABB · Relé de sobrecarga térmica

TA25DU-1,8M

1SAZ211201R2025 · CLASSE DE VIAGEM 10A

Relé de sobrecarga térmica · ajuste de 1,30 a 1,80 A · três polos protegidos · sensibilidade à falha de fase · 1 contato auxiliar NF + 1 contato auxiliar NA.

PAPEL DO PRODUTO

TA25DU-1,8M É um relé de sobrecarga térmica tripolar da ABB para proteção de partidas de motores. Ele monitora condições de sobrecarga sustentada e falha de fase e desliga o circuito de controle da partida; não oferece interrupção de curto-circuito.

NOTA DE CONFIGURAÇÃO

Confirme o completo 1SAZ211201R2025 Código de encomenda, corrente de plena carga do motor, ajuste de 1,30–1,80 A, carcaça de contator ABB AX compatível, modo de reinicialização, fiação do contato auxiliar e dispositivo de proteção contra curto-circuito a montante antes da substituição.

👩‍💼QUER O MELHOR PREÇO?FridaLíder de Vendas 🏆
✉ E-MAILvendas5@mooreplc.com WHATSAPP+86 153 5940 8275
DETALHAMENTO DO NÚMERO DO PEDIDO

Como a referência TA25DU-1.8M está estruturada

A ABB identifica TA25DU como a família de relés de sobrecarga térmica de três polos e 1,8 milhão como a variante de ajuste de corrente de 1,30–1,80 A.

TA25DU
Família de revezamentoRelé de sobrecarga térmica tripolar ABB
1,8 milhão
Variante de configuração atualFaixa ajustável de 1,30 a 1,80 A
REFERÊNCIA OFICIAL DA ABB

Especificações técnicas

VERIFIQUE A CONFIGURAÇÃO COMPLETA
Dados operacionais e de proteção−
Intervalo de configuração1,30–1,80 A
Corrente operacional nominal1,8 A
Classe de viagem10A
Postes protegidos3
Tensão de isolamento nominal690 V
Tensão suportável por impulso6 kV
Sensível a falhas de fase de acordo com a norma IEC/EN 60947-4-1 e com compensação de temperatura.
Contatos, Redefinir e Testar+
Contatos auxiliares1 NC (95-96) e 1 NO (97-98)
ReiniciarReinicialização manual ou automática selecionável
controles frontaisFunções TESTE e PARADA com indicação visual de viagem
Montagem e Coordenação+
Ajuste do contatorMontagem direta com o contator de bloco ABB AX aplicável; verifique a designação e o alinhamento dos terminais.

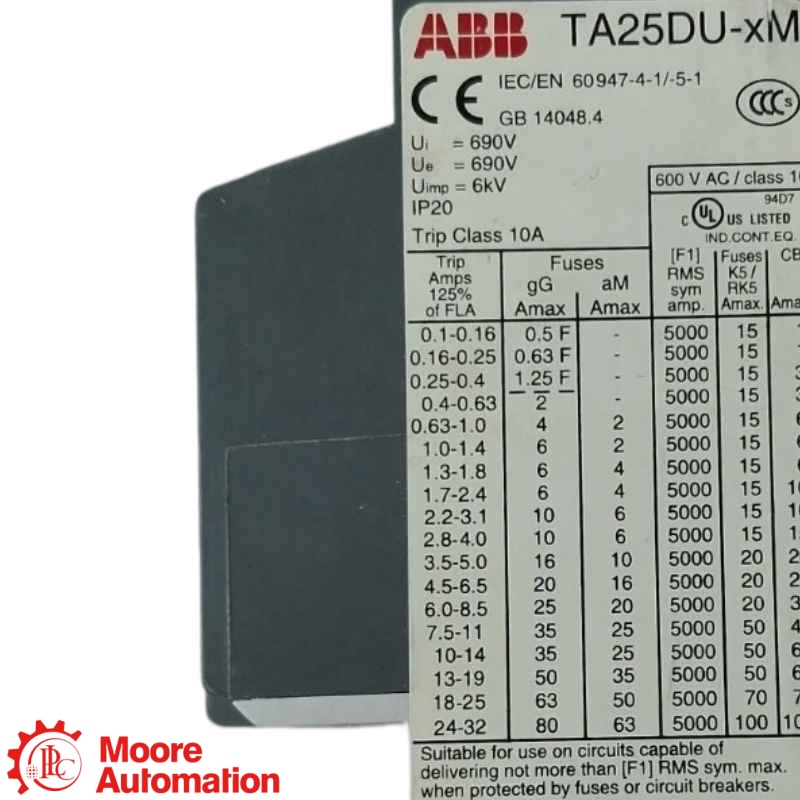

Proteção contra curto-circuitoA ABB lista a coordenação 6 A gG ou 4 A aM para esta variante de 1,30–1,80 Å.
Vida útilOs modelos TA25DU a TA75DU estão listados como LIMITADOS a partir de julho de 2022; confirme a disponibilidade e a substituição aprovada.
Fonte: Catálogo de Proteção e Controle de Motores da ABB e Atualização do ABB LCM 2022.
Perguntas frequentes

Perguntas mais frequentes dos compradores

O que é o ABB? TA25DU-1,8M Usado para quê?−

A ABB TA25DU-1,8M É um relé de sobrecarga térmica tripolar que protege o contator do motor contra sobrecarga prolongada e falha de fase. Ele é configurado para correntes de 1,30 a 1,80 A e classe de disparo de 10 A, devendo ser dimensionado de acordo com a corrente de plena carga do motor, o contator compatível e o dispositivo de proteção contra curto-circuito a montante.

Qual é o alcance atual e a classe de viagem? TA25DU-1,8M fornecer?+

TA25DU-1,8M Oferece uma configuração de sobrecarga ajustável de 1,30 a 1,80 A com classe de disparo de 10 A. O relé protege o circuito do motor termicamente, mas a configuração deve ser igual à corrente nominal do motor e não deve ser usada como classificação de proteção contra curto-circuito.

Quais contatos e modos de reinicialização estão integrados em TA25DU-1,8M?+

TA25DU-1,8M Inclui um contato normalmente fechado em 95-96 e um contato normalmente aberto em 97-98 para interrupção do contator e sinalização de desligamento. O rearme manual ou automático pode ser selecionado, mas o circuito de controle e os requisitos de segurança de reinicialização devem determinar qual modo é permitido.

O valor 1.8 A em TA25DU-1,8M Trocar um fusível ou disjuntor?+

TA25DU-1,8M Utiliza 1,8 A como limite superior da sua configuração de sobrecarga térmica, e não como capacidade de interrupção de curto-circuito. Os dados de encomenda da ABB associam esta variante a uma proteção de 6 A gG ou 4 A aM, pelo que o dispositivo a montante deve seguir o projeto do starter e a norma elétrica aplicável.

Qual é o status do ciclo de vida de TA25DU-1,8M?+

TA25DU-1,8M Pertence à família de relés de sobrecarga térmica TA25DU, que a ABB listou como LIMITADA a partir de julho de 2022. O relé ainda pode ser adquirido como peça de reposição, mas a disponibilidade atual, o sucessor aprovado e a compatibilidade com contatores devem ser verificados antes de uma substituição motivada pelo ciclo de vida.

O TA25DU-1.4M ou o TA25DU-2.4M podem substituir o TA25DU-1.4M. TA25DU-1,8M?+

TA25DU-1,8M A versão TA25DU-1.4M abrange a faixa de 1,00 a 1,40 A e a TA25DU-2.4M, a faixa de 1,70 a 2,40 A. Portanto, a sobreposição de faixas de corrente não comprova a intercambialidade; é necessário confirmar o código do pedido, a corrente do motor, a carcaça do contator, os dados de coordenação e a compatibilidade dos terminais.

O que deve ser confirmado antes da instalação ou substituição TA25DU-1,8M?+

TA25DU-1,8M Deve ser verificado o código de encomenda completo 1SAZ211201R2025, a faixa de ajuste de 1,30 a 1,80 A, a corrente nominal do motor, a designação do contator AX, o alinhamento dos terminais, a seleção de reinicialização manual ou automática, a fiação 95-96 e 97-98, as condições ambientais e a proteção contra curto-circuito a montante antes de energizar o acionador.

CONTATE UM ESPECIALISTA EM PRODUTOS

Verifique a configuração do TA25DU-1.8M com o Frida.

Forneça a placa de identificação completa do 1SAZ211201R2025, a corrente de plena carga do motor, o modelo do contator ABB AX, o dispositivo de proteção, a fiação de controle, o modo de reinicialização, a quantidade e o destino para verificação de compatibilidade.

ESCOLHA UM MÉTODO DE CONTATO DIRETO
FICHA DE DADOS

Manuais e referências oficiais para
TA25DU-1,8M

Informações oficiais de referência do fabricante ABB para o relé de sobrecarga térmica TA25DU-1.8M, código de encomenda 1SAZ211201R2025.

Referência oficial do catálogo da ABB

Os dados de encomenda da ABB Motor Protection and Control identificam o TA25DU-1.8M com o código de encomenda 1SAZ211201R2025, uma gama de ajuste de 1,30–1,80 A, classe de disparo 10A, proteção contra curto-circuito recomendada de 6 A gG / 4 A aM e um peso unitário aproximado de 0,150 kg.

ABRIR CATÁLOGO OFICIAL ↗

Entre em contato para obter suporte.

Envie o código de pedido completo, a quantidade, a placa de identificação do motor, o tipo de contator, a necessidade de reinicialização e sua dúvida técnica ou de compra.

As informações técnicas se limitam à configuração documentada do TA25DU-M. Confirme o acionador instalado, os dados do motor e a placa de identificação 1SAZ211201R2025 completa antes de fazer o pedido.

PARTIDA DE MOTOR ABB · PROTEÇÃO CONTRA SOBRECARGA TÉRMICA

Como o TA25DU-1.8M se encaixa em um acionador de motor ABB

ABB é o fabricante; TA25DU-1,8M é o relé de sobrecarga térmica tripolar; e código de pedido 1SAZ211201R2025 Identifica a versão de 1,30–1,80 A, classe de viagem 10A.

FUNÇÃO DO SISTEMA

PROTEÇÃO CONTRA SOBRECARGA DO MOTOR

Aciona o circuito de controle do motor de partida em condições de sobrecarga prolongada ou falha de fase.

AJUSTE ATUAL

1,30–1,80 A

A corrente nominal do motor deve estar dentro da faixa especificada para determinar a configuração real do seletor.

AJUSTE INICIAL

MONTAGEM DIRETA DO CONTATOR

Consulte a tabela de coordenação entre a estrutura do contator ABB AX, o alinhamento dos terminais e a partida.

Relação do sistema: Antes de substituir o produto, verifique a corrente do motor, a designação do contator, a tensão de alimentação, o dispositivo de proteção contra curto-circuito, a fiação 95-96/97-98, o modo de reinicialização e as condições da carcaça.

ÁREAS DE APLICAÇÃO

Mapa de aplicação para TA25DU-1.8M

Proteção do motor de partida

Protege circuitos de motores trifásicos contra sobrecargas prolongadas e condições de falha de fase.

Aplicação de configuração atual

Faixa ajustável de 1,30 a 1,80 A; ajuste o seletor para a corrente de plena carga indicada na placa de identificação do motor.

CENTRAL DE APLICAÇÕES
TA25DU-1,8M
1SAZ211201R2025 · Relé de sobrecarga térmica · Classe de disparo 10A
Integração de contatores

Montagem direta com um contator ABB AX compatível; verifique o alinhamento da estrutura e dos terminais.

Verificação de Substituição

Verifique o código de pedido completo, a fiação 1 NF + 1 NA, o modo de reinicialização, a coordenação a montante e o status do ciclo de vida.
