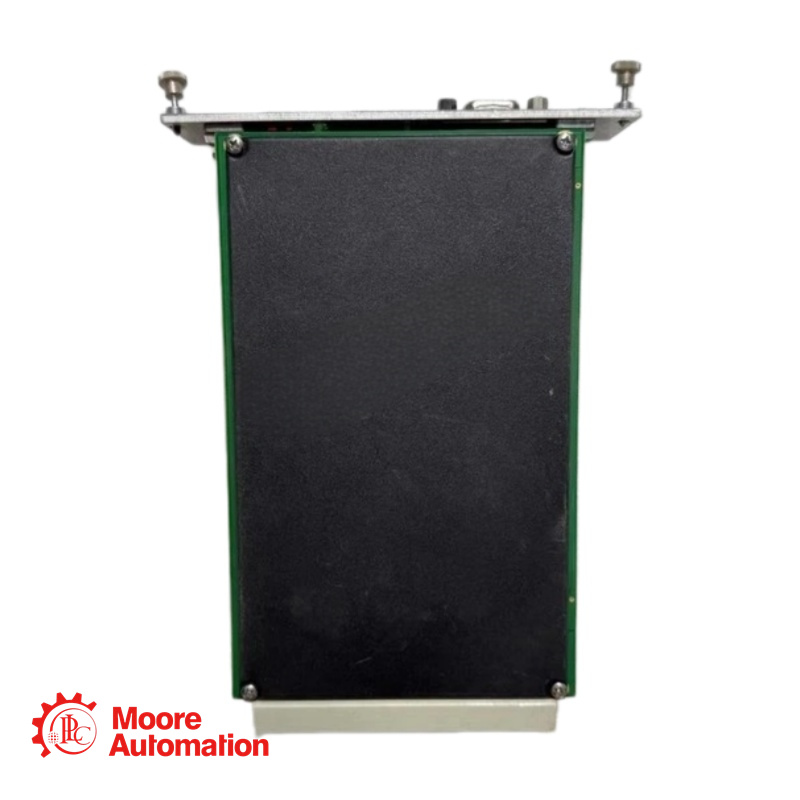

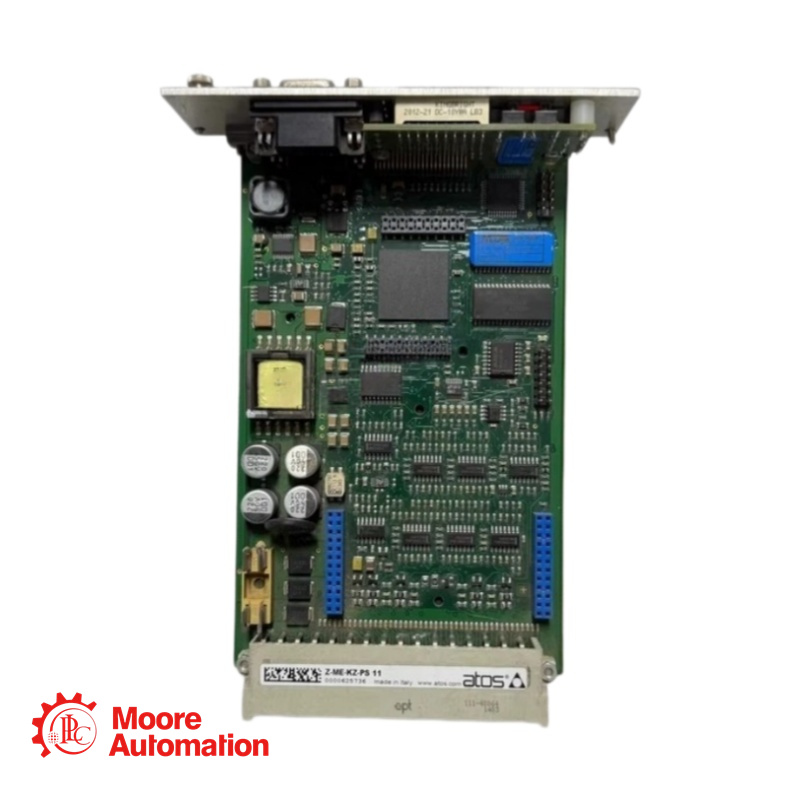

Controlador de posição digital Z-ME-KZ-PS

O Z-ME-KZ-PS É um controlador digital de malha fechada projetado especificamente para máquinas de moldagem por injeção de plástico. Ele realiza o controle de velocidade e força/pressão em malha fechada de acordo com comandos em tempo real (analógicos ou fieldbus) gerados pela unidade de controle da máquina. O controlador recebe sinais de feedback de posição e pressão e gera um sinal de referência para a válvula proporcional que regula o fluxo hidráulico para o atuador de injeção.

O controlador suporta diversos tipos de transdutores de posição (SSI, encoder incremental, potenciômetro, analógico) e entradas para transdutores de pressão. É encapsulado em formato Eurocard (DIN 41494) e possui um painel frontal com display de 4 dígitos, teclas de função, LEDs indicadores de status, pontos de teste e portas de comunicação para configuração e diagnóstico.

DETALHES Z-ME-KZ-PS

Modelo: Z-ME-KZ-PS/Gl
Fonte de alimentação: +24 Vcc (20-32 Vrms retificados/filtrados, ondulação máxima de 10%)
Consumo máximo de energia: 10 W
Entradas do transdutor de posição: SSI, codificador incremental, potenciômetro, analógico
Entradas do transdutor de pressão: Analógicas (tensão ou corrente), 2 canais
Entradas analógicas: ±10 V (Ri > 100 kΩ) ou 0-20 mA (Ri < 500 Ω)
Saídas analógicas: ±10 V a máx. 10 mA ou 0-20 mA a máx. 500 Ω
Entradas digitais: 8 canais, 0-5 V DESLIGADO, 16-24 V LIGADO, Ri > 10 kΩ
Saídas digitais: 7 canais, 0-24 V a máx. 30 mA
Habilitar entrada: 0-5 V DESLIGADO, 16-24 V LIGADO, Ri > 10 kΩ
Saída de falha: 0-24 V a no máximo 50 mA (0 V = falha, 24 V = normal)

Z-ME-KZ-PS

Perguntas frequentes (FAQ)

P: Para que serve o Z-ME-KZ-PS?
UM: É um controlador de circuito fechado para máquinas de moldagem por injeção de plástico. Ele gerencia a velocidade de injeção, a pressão de compactação e retenção, a contrapressão e as fases de descompressão.

P: Que tipos de transdutores de posição ele suporta?
UM: Ele suporta SSI (interface serial síncrona), encoder incremental, potenciômetro e transdutores de posição analógicos (tensão ou corrente). O tipo de entrada é selecionável por software.

P: Quantos transdutores de pressão podem ser conectados?
UM: É possível conectar até dois transdutores de pressão remotos para controle alternado de posição/força. Para controle de posição/pressão, um único transdutor é suficiente.

P: Quais opções de comunicação estão disponíveis?
UM: Padrão: Porta serial RS232 (painel frontal) para configuração usando o software Atos Z-SW.
Opção BP: PROFIBUS DP (painel frontal) para comunicação fieldbus
Opção BC: CANopen (conector traseiro) para comunicação fieldbus.

P: Como o controlador é configurado e ajustado?
UM: A configuração e o ajuste são realizados utilizando o software de programação Atos Z-SW através da porta serial RS232. Os parâmetros incluem dinâmica PID, escala, limites, configuração de E/S digital e tratamento de falhas.

P: Qual é a fonte de alimentação recomendada para este controlador?
UM: É necessária uma fonte de alimentação de 24 Vcc estabilizada ou retificada/filtrada. Para fontes retificadas, adicione pelo menos 10.000 μF/40 V para retificadores monofásicos ou 4.700 μF/40 V para retificadores trifásicos.
