ATV930D45N4 Inversor de Frequência - Schneider

Entre em contato aqui!

Vendas Gerente Frida ★★★★★

Descrição

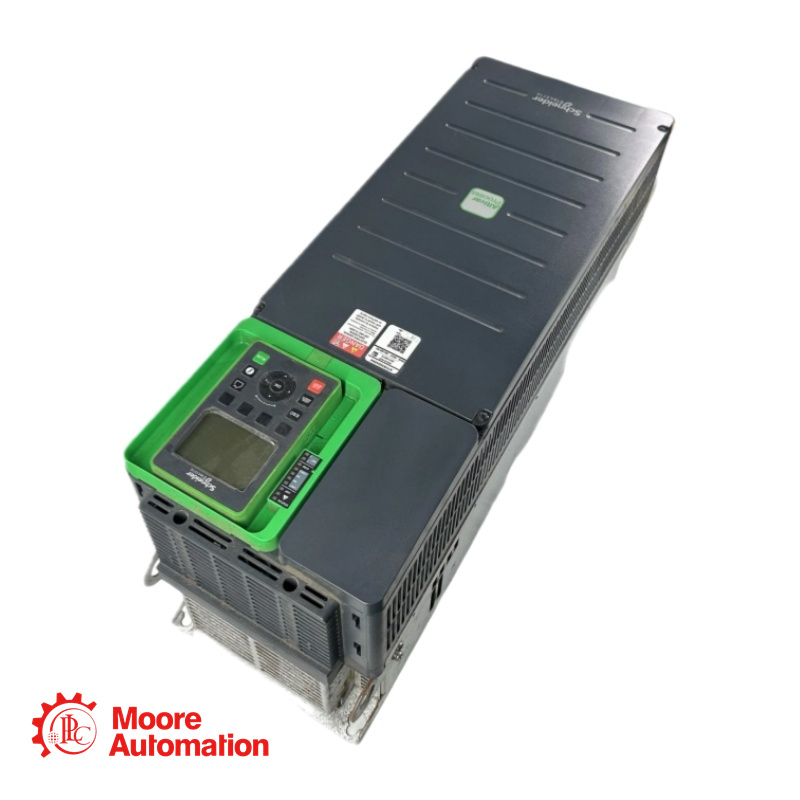

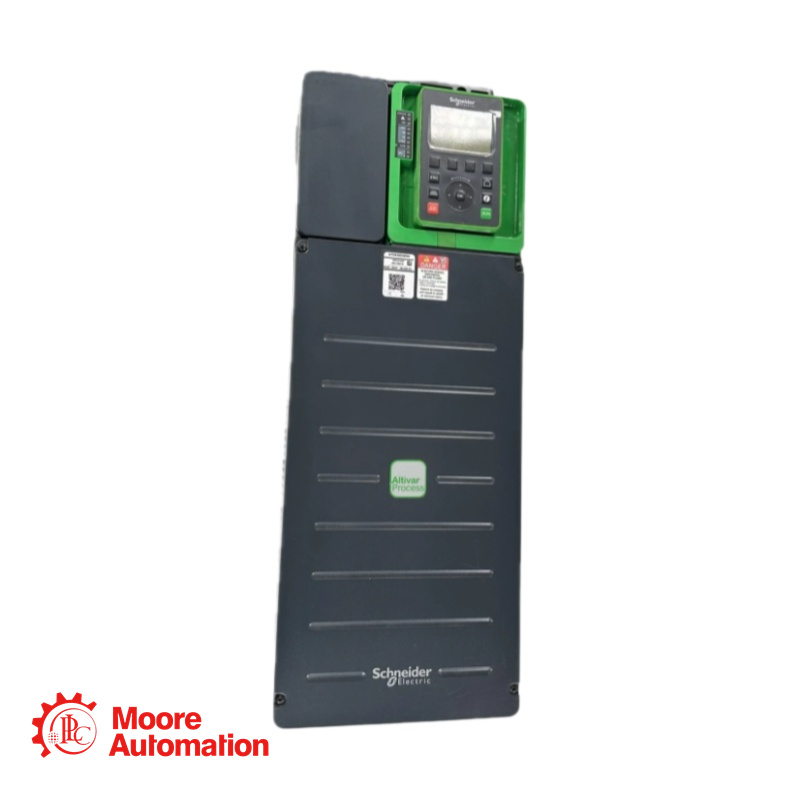

• O ATV930D45N4 é um inversor de frequência de 45 kW e 400/480 V da série ATV900 da Altivar Process. Possui unidade de frenagem integrada e grau de proteção IP21. Inclui E/S integradas avançadas (10 entradas discretas, 3 entradas analógicas, 2 saídas discretas, 2 saídas analógicas e 3 saídas de relé) e recursos de segurança abrangentes, como o Safe Torque Off (STO). O dispositivo é montado na parede e requer instalação vertical (±10°) para refrigeração adequada, com requisitos específicos de folga (≥100 mm superior/inferior, ≥10 mm laterais).

Especificação

●Nome do produto: ATV930D45N4 inversor de velocidade
●Série: ATV930
●Potência nominal: 45 kW
●Tensão: 400/480 V
●Entradas analógicas: 3 (AI1, AI2, AI3): 0-10 V CC ou 0/4-20 mA, resolução de 12 bits
●Dissipação de energia: 121 W (convecção natural) / 943 W (convecção forçada) a 380 V, 4 kHz
●Volume de ar de refrigeração: 240 m³/h
●Umidade relativa: 5...95% sem condensação

Aplicativo

O ATV930D45N4 É amplamente utilizado em:

Processamento de Alimentos e Bebidas: Misturador, Esteira Transportadora, Triturador

Içamento: Guindaste de processo

Marinha: Propulsor, Guincho

Processamento de materiais (madeira, cerâmica, pedra, PVC, metal): Prensa, Extrusora

Mineração, Minerais e Metais: Outras aplicações

Perguntas frequentes sobre o ATV930D45N4

• P1: Quais são as folgas de montagem necessárias para o ATV930D45N4?

A: Deve-se deixar pelo menos 100 mm (3,94 pol.) de espaço livre acima e abaixo da unidade, e pelo menos 10 mm (0,39 pol.) nas laterais. O dispositivo deve ser montado na vertical (±10°).

• P2: O disco rígido pode ser montado lado a lado com outros discos rígidos?

R: Sim, mas apenas para a configuração IP20 e com um máximo de duas unidades montadas lado a lado. Isso é chamado de "Tipo de Montagem B: IP20 Lado a Lado".

• Q3: Qual é a altitude máxima para operar este inversor sem redução de potência?

A: O inversor pode operar em altitudes de até 1000 metros sem redução de potência. Entre 1000 e 4800 metros, a corrente deve ser reduzida em 1% a cada 100 metros.

• Q4: Quais são as especificações do relé de falha (R1)?

A: O relé de falha R1 pode ser configurado como NA/NF. Sua corrente máxima de comutação é de 3 A a 250 V CA (carga resistiva) ou 3 A a 30 V CC (carga resistiva). Para cargas indutivas, é de 2 A a 250 V CA ou 2 A a 30 V CC. A corrente mínima de comutação é de 5 mA a 24 V CC.
