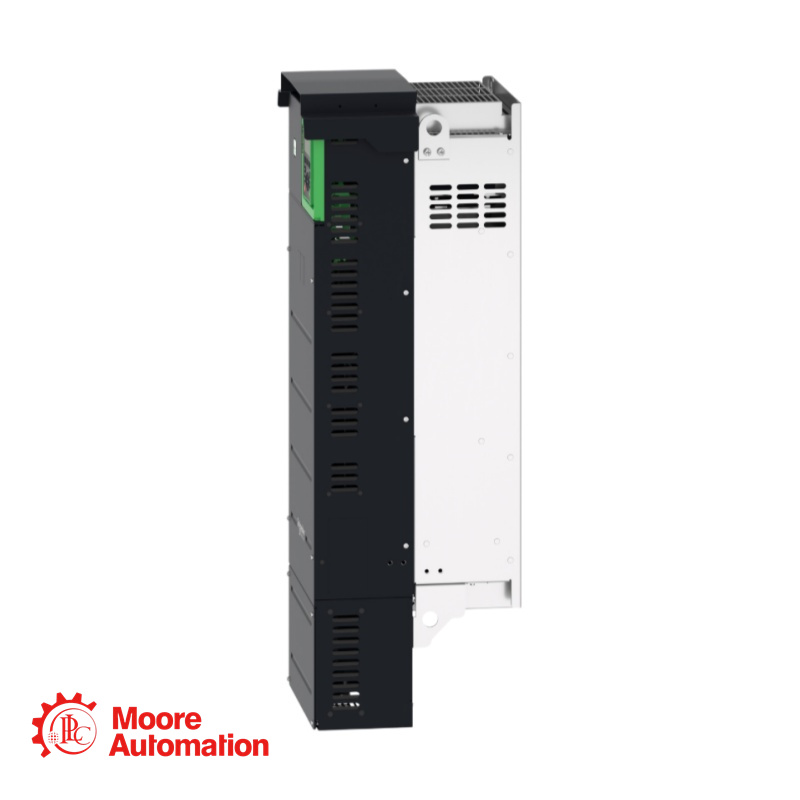

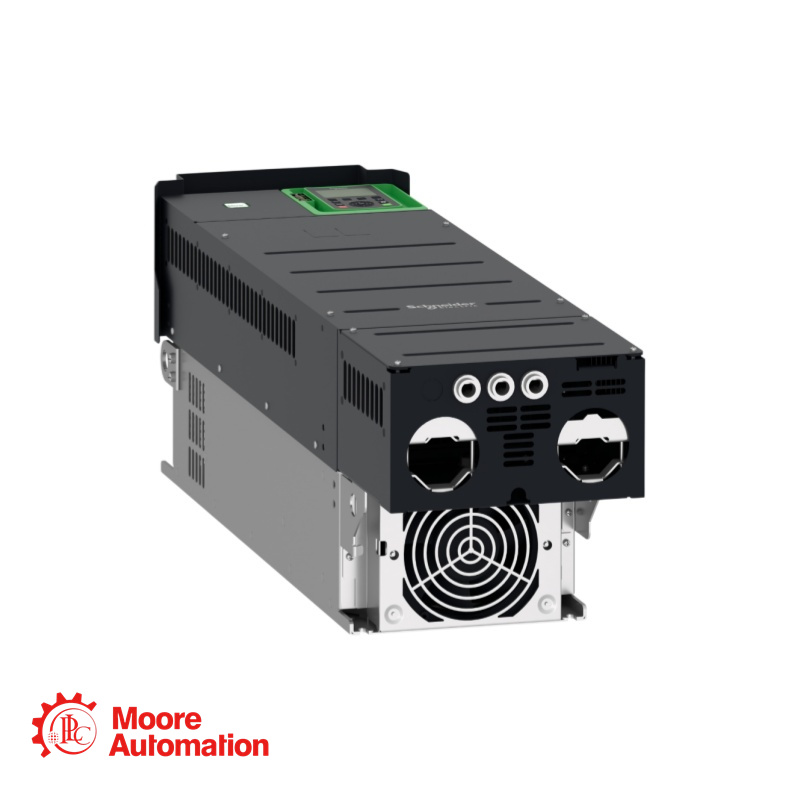

ATV930D75N4 Schneider Variable Speed ​​Drive

🔹Visão geral rápida

Descrição resumida

Este processo Altivar ATV930D75N4 O inversor de frequência pode alimentar motores trifásicos síncronos e assíncronos. É adequado para motores com potência nominal de até 75 kW/100 HP para aplicações que exigem sobrecarga leve (até 120%). Para aplicações que exigem sobrecarga significativa (até 150%), é adequado para motores com potência nominal de até 55 kW/75 HP. Opera com tensão de alimentação nominal de 380 Vca a 480 Vca. Este inversor de frequência (VSD/VFD) foi projetado especificamente para processos industriais, nos seguintes segmentos de mercado: petróleo e gás, mineração, minerais e metais, alimentos e bebidas, água e efluentes. Oferece alto desempenho em qualquer motor e controle total de qualquer tipo de acoplamento em aplicações mestre/escravo. Os serviços de rede ajudam a garantir a continuidade da operação mesmo em caso de falha de conexão. O servidor web e o registro de dados ajudam a reduzir o tempo de inatividade por meio de rápida solução de problemas e manutenção preventiva. Sua conectividade avançada, incluindo EtherNet/IP e Modbus TCP, permite profunda integração em arquiteturas de automação.

Destaques

Unidade de Frenagem Integrada: Transistor de frenagem embutido para aplicações de frenagem dinâmica.
Conectividade avançada: LEDs indicadores de status de comunicação integrados e compatibilidade com placas de comunicação modulares.
Segurança funcional: Entradas STO (Safe Torque Off) integradas (STOA, STOB) em conformidade com os padrões SIL.
Resistência ambiental robusta: Certificado para ambientes 3C3 (Químicos) e 3S3 (Poeira) de acordo com a norma EN/IEC 60721-3-3.
Flexibilidade de aplicação: Pré-configurado e otimizado para segmentos específicos de máquinas industriais.

🔹Dados técnicos principais

Fase: 3 fases
Corrente de saída contínua:
145 A 2,5 kHz regime de trabalho normal
106 A 2,5 kHz para serviço pesado
Tensão de alimentação nominal: 380...480 V
Corrente de saída nominal: 145,0 A
Potência do motor kW: 75,0 kW em regime normal de funcionamento
55,0 kW para serviço pesado
Número de entrada discreto: 10
Número de saída discreta: 2
Número de entradas analógicas: 3
Número de saídas analógicas: 2
Número de saídas do relé: 3

🔹Áreas de aplicação

Processamento de Alimentos e Bebidas: Misturador, Esteira Transportadora, Triturador
Içamento: Guindaste de processo
Marinha: Propulsor, Guincho
Processamento de materiais (madeira, cerâmica, pedra, PVC, metal): Prensa, extrusora
Extração de minerais e metais:
Outro aplicativo
Petróleo e Gás: Plataforma de perfuração, Bomba de cavidade progressiva, Bomba de haste, Bomba de troca, Compressor para regaseificação, Separador
Outro aplicativo
Separador de Água e Esgoto
