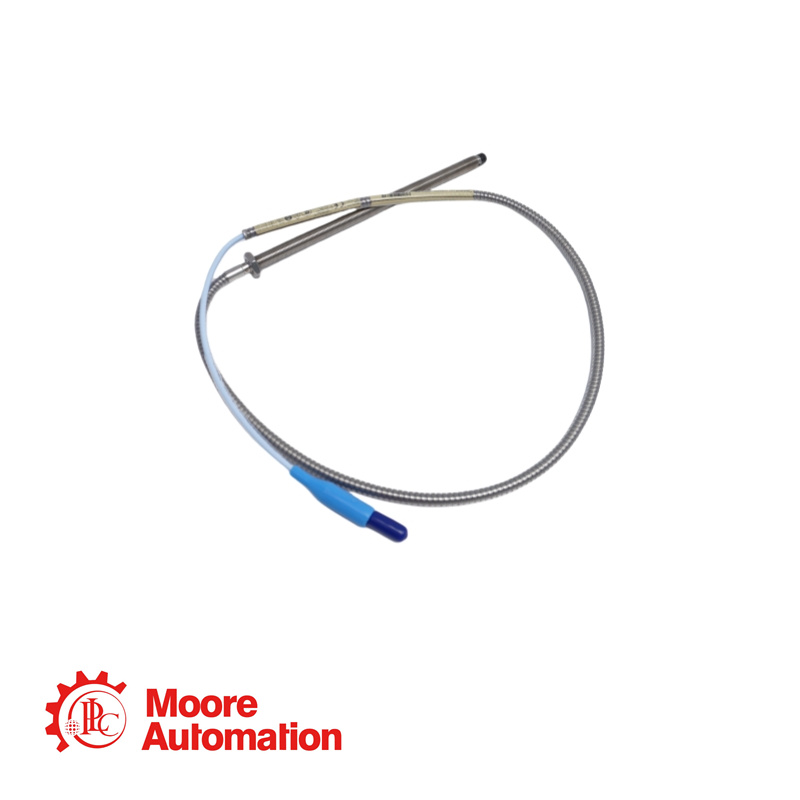

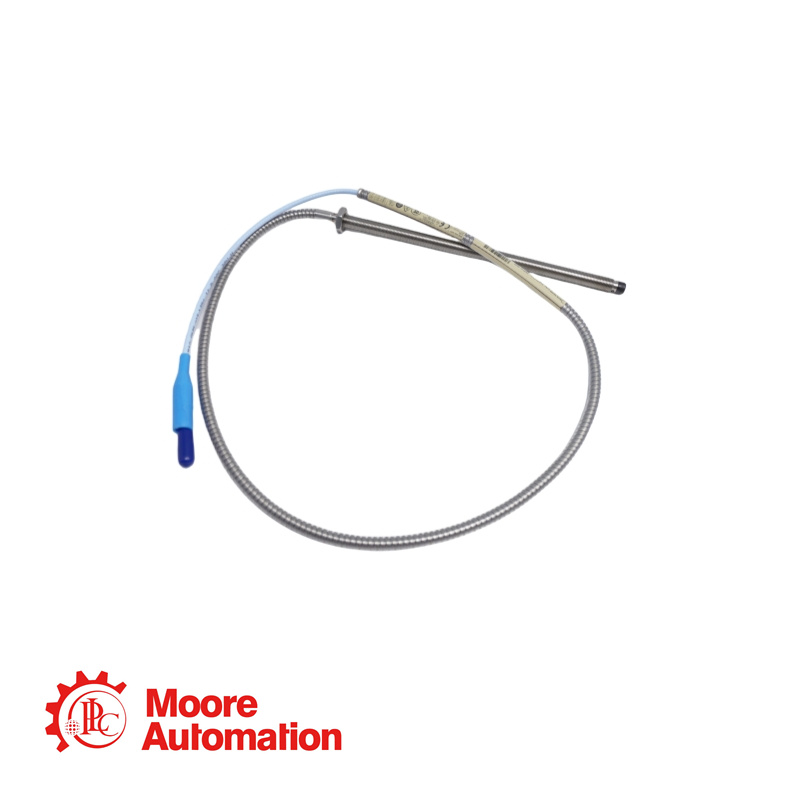

Bently 330104-00-20-15-12-05 3300 XL Sondas de Proximidade de 8 mm

A: Opção de comprimento sem rosca

Ordem em incrementos de 10 mm Configurações de comprimento: Comprimento máximo sem rosca: 230 mm Comprimento mínimo sem rosca: 0 mm Exemplo: 0 6 = 60 mm

B: Comprimento total da caixa Opção

Ordem em incrementos de 10 mm Configurações de rosca métrica: Comprimento máximo da caixa: 250 mm Comprimento mínimo da caixa: 20 mm Exemplo: 0 6 = 60 mm

C: Opção de comprimento total

15

1,5 metro (4,9 pés)

D: Opção de conector e tipo de cabo

12

Conector ClickLoc coaxial miniatura, cabo FluidLoc

E: Opção de aprovação da agência

05

Aprovações CSA, ATEX, IECEx

Sonda Padrão

-52°C a +177°C (-62°F a +350°F)

Resistência de saída

50 Ω

Capacitância do cabo de extensão

69,9 pF/m (21,3 pF/pés) típico

Fiação de campo

0,2 a 1,5 mm² (16 a 24 AWG) [0,25 a 0,75 mm² (18 a 23 AWG) com terminais tubulares]. Recomenda-se o uso de cabo blindado de três condutores. Comprimento máximo de 305 metros.

Desvio da melhor linha reta de ajuste (DSL)

Menos de ±0,06 mm (±2,3 mils).

Resposta de frequência

0 a 10 kHz: +0, -3 dB típico, com até 305 metros (1000 pés) de fiação de campo.

Sonda de faixa de temperatura estendida

-52°C a +218°C (-62°F a +425°F) para a ponta da sonda; - 51°C a +260°C (-60°F a +500°F) para o cabo e o conector da sonda.
