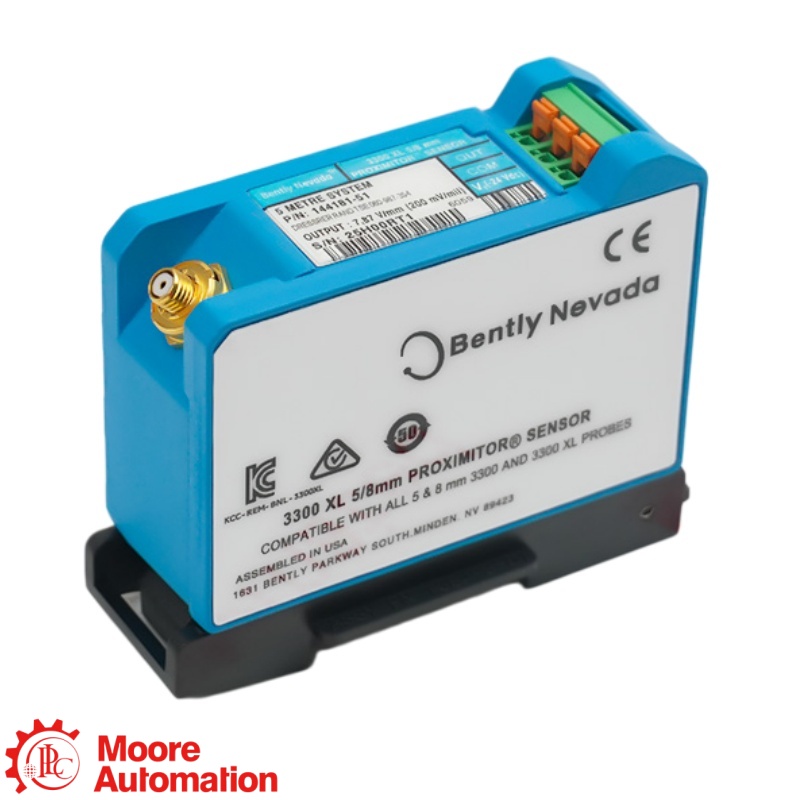

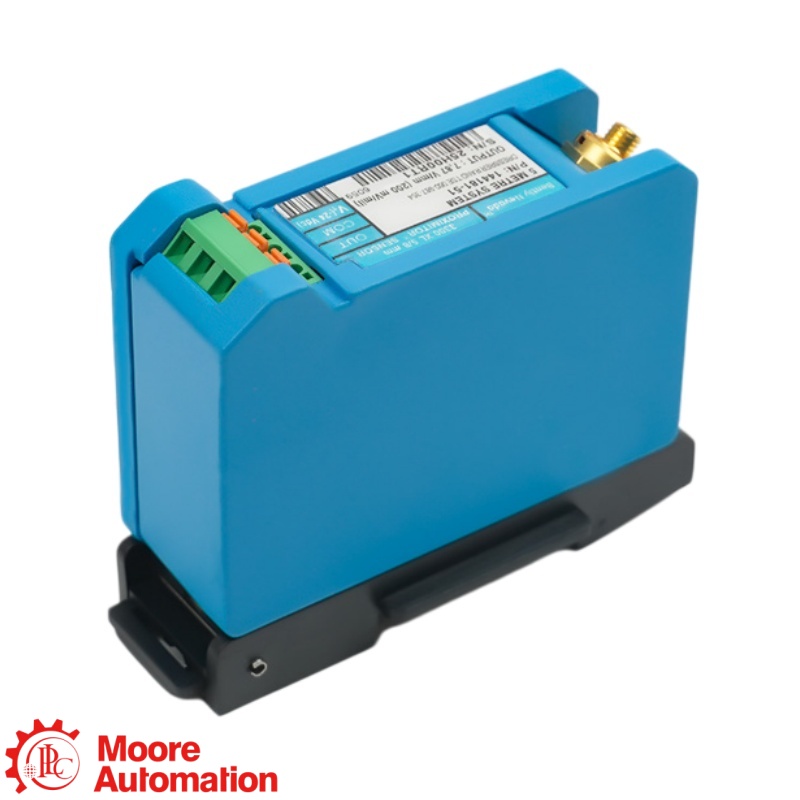

Sensor de proximidade Bently Nevada 144181-51-05 3300 XL

144181-51-05 é uma referência legada da Bently Nevada para um sensor Proximitor 3300 XL que alimenta e condiciona um sistema de sonda de corrente parasita compatível. Sua configuração de montagem DIN de 5,0 m produz um sinal de 200 mV/mil para um canal compatível de proteção de máquinas ou monitoramento de condição.

144181-51-05 Utiliza uma referência base legada, enquanto os dados de encomenda atuais da Baker Hughes listam a configuração equivalente de 5,0 m com montagem DIN e múltiplas aprovações na família 330180. A substituição deve basear-se na placa de identificação completa, no conector e nas marcações de aprovação, e não apenas nos sufixos partilhados.

144181-51-05 Deve ser utilizado com uma sonda Bently Nevada compatível de 5 mm ou 8 mm e um cabo de extensão cujo comprimento elétrico combinado seja igual a 5,0 m. Um comprimento total diferente altera o sistema calibrado e não constitui uma substituição direta válida.

144181-51-05 É identificada como uma configuração para montagem em trilho DIN, portanto, uma versão para montagem em painel não é uma substituição mecânica direta. O método de montagem, os terminais de fiação, a entrada do monitor e as folgas do gabinete devem ser confirmados antes de trocar de versão.

144181-51-05 A configuração -05 de aprovação múltipla está associada às marcações CSA, ATEX e IECEx nos dados da família atual. A classificação de área classificada como perigosa, o arranjo das barreiras e as marcações exatas da etiqueta ainda precisam ser verificados para o local de destino.

144181-51-05 Requer uma fonte de alimentação CC de -24 V compatível, normalmente entre -17,5 e -26 V CC sem barreiras, e um canal de monitoramento projetado para a saída de 200 mV/mil. A polaridade da sonda, a fiação comum, o roteamento da blindagem do cabo e qualquer barreira de segurança devem corresponder ao sistema existente.

144181-51-05 O orçamento deve incluir a referência completa da placa de identificação, fotos nítidas da etiqueta e dos terminais, quantidade, destino, número da sonda instalada e do cabo de extensão, comprimento total do sistema, modelo do monitor, tipo de montagem e requisitos para áreas classificadas. Esses detalhes permitem verificar a compatibilidade com o modelo antigo.
