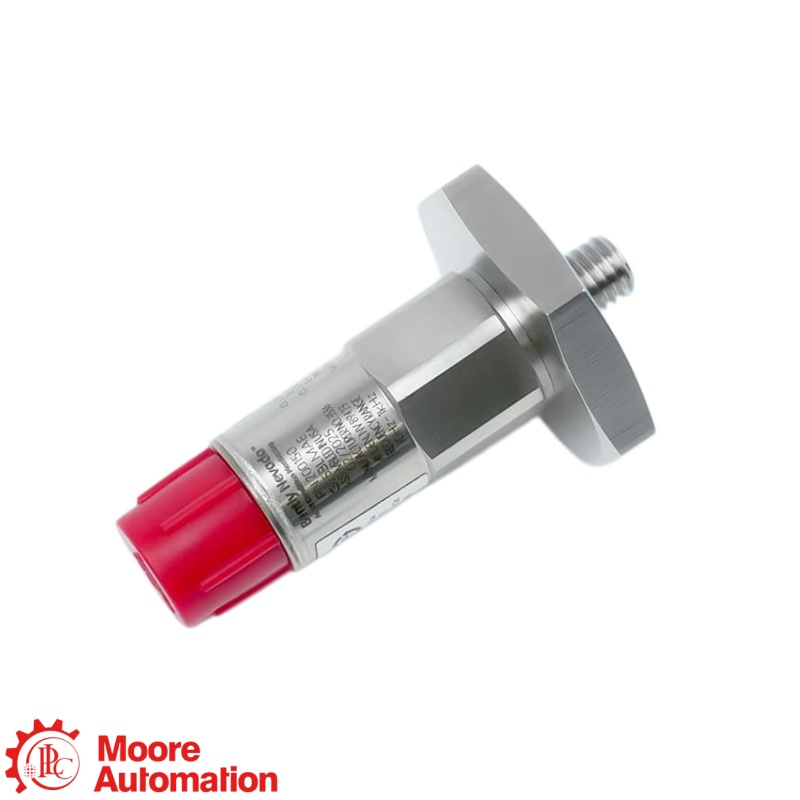

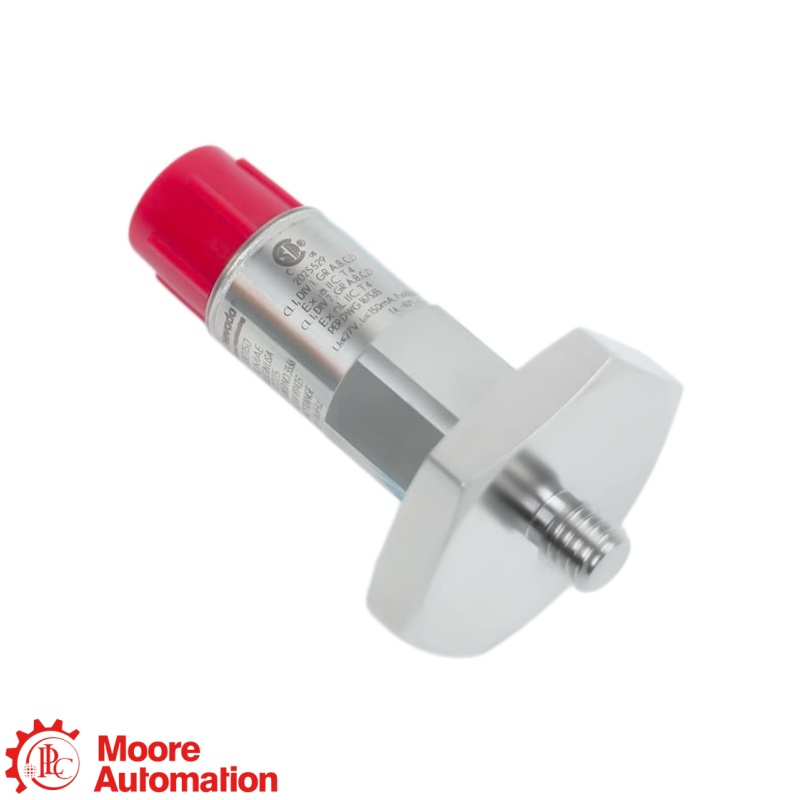

Acelerômetro Trendmaster de uso geral Bently Nevada 200150-06-CN

O modelo 200150-06-CN é um acelerômetro piezoelétrico da Bently Nevada, montado em caixa, que converte a vibração da carcaça da máquina em uma tensão diferencial proporcional à aceleração. Sua configuração de 100 mV/g, ±25 g, destina-se a aplicações gerais da Trendmaster e requer um cabo e um canal TIM/monitor compatíveis.

O modelo 200150-06-CN utiliza a opção 06: uma rosca de 3/8-24 no lado do sensor para uma rosca de 1/4 NPT no lado da máquina, com um pino sextavado de 3/4 de polegada. A porta de montagem, o encaixe, a base do sensor e o torque especificado de 2,7 a 6,8 N·m para o sensor devem ser confirmados antes da instalação.

Não. A tabela de pedidos atual do fabricante lista a opção 05 para múltiplas aprovações, enquanto CN deve ser tratado como uma configuração regional específica para cada etiqueta. Verifique a placa de identificação fornecida, as marcações de aprovação e a documentação da área classificada como perigosa antes de usar.

O desempenho de detecção é o mesmo da família de uso geral 200150, mas o hardware de montagem é diferente. A opção 06 usa uma interface de máquina de 1/4 NPT, enquanto a opção 02 usa um pino sextavado de 3/8-24 UNF; a substituição só é válida quando a porta de montagem, a geometria do pino, o cabo e o canal de monitoramento forem compatíveis.

O elemento sensor é o nº 200150-06-CN. Uma cadeia de medição completa também precisa de um cabo compatível 200151 ou 200152 e de um monitor compatível 200100 flexiTIM, 89130-01 TIM, Trendmaster ou da série 1900 configurado para o sinal do sensor.

Confirme a etiqueta completa, opção 06, interface de montagem NPT de 1/4", engate do pino, torque de 2,7 a 6,8 N·m, cabo de 5 pinos compatível, comprimento do cabo, excitação de 4,7 a 5,5 V, canal de monitoramento/TIM, faixa de temperatura e aprovações necessárias para áreas classificadas.
