Conjunto da carcaça da sonda Bently Nevada 21000-16-10-15-029-03-02

Como obter um orçamento? Entre em contato abaixo:

21000-16-10-15-029-03-02 Visão geral

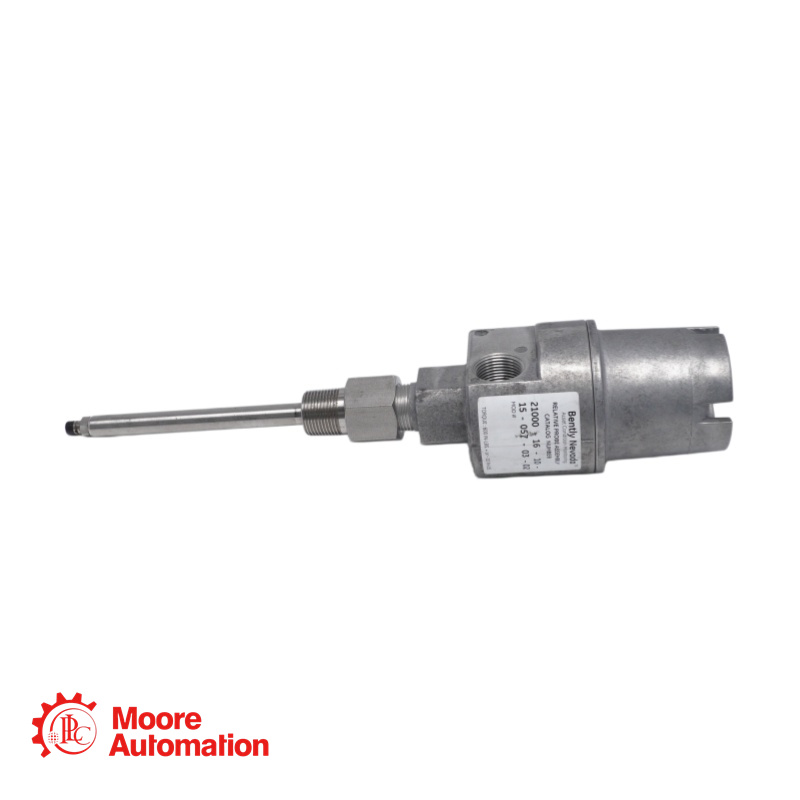

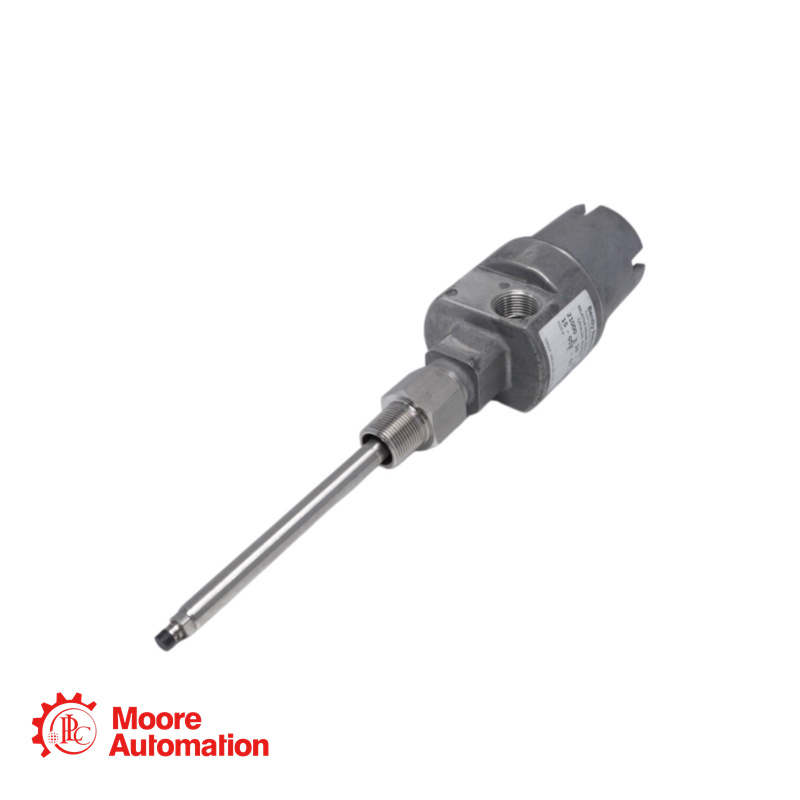

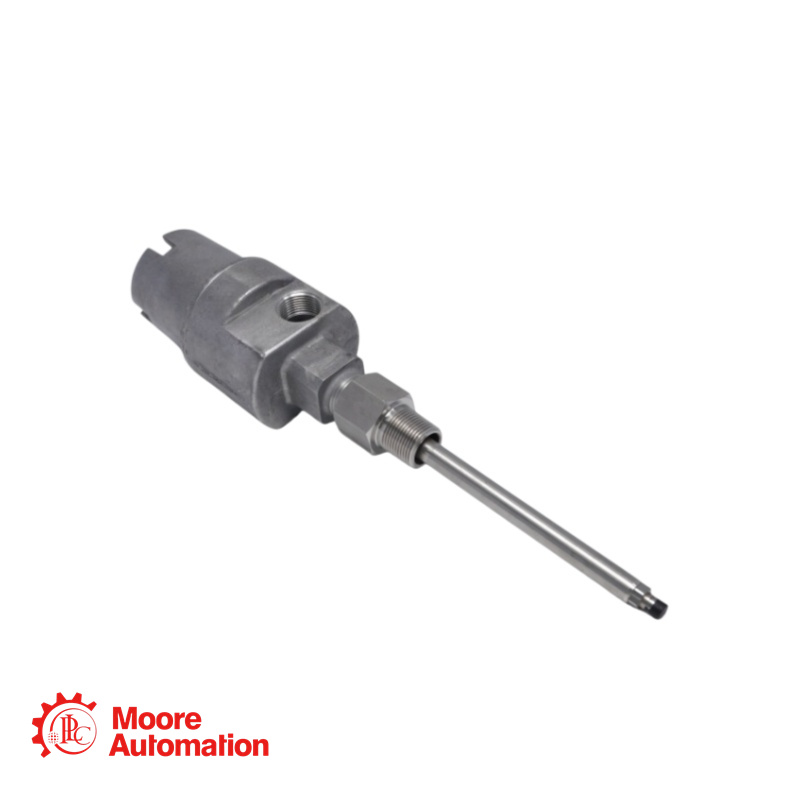

O 21000-16-10-15-098-03-02 É um conjunto de alojamento de alumínio para sonda de proximidade, projetado para montagem externa de sondas de proximidade em aplicações industriais. Esta configuração apresenta um comprimento de penetração da sonda maior.

21000-16-10-15-029-03-02 Parâmetros

Material da carcaça: Corpo em alumínio com revestimento em aço inoxidável 304
Faixa de temperatura (carcaça): -51 °C a +177 °C (-60 °F a +351 °F) em operação e armazenamento.
Limite de temperatura da sonda: -34 °C a +177 °C (-30 °F a +351 °F) em operação.

Perguntas frequentes sobre 21000-16-10-15-029-03-02

1. Quais são as dimensões "C" (Adaptador de Espaçador) e "D" (Penetração da Sonda)?

A dimensão C (1,5 polegadas) é o comprimento do adaptador de espaçamento que afasta a carcaça da superfície da máquina. A dimensão D (2,9 polegadas) é o comprimento que a manga da sonda penetra na máquina. Juntas (C + D = 4,4 polegadas no total), elas determinam a posição total da ponta da sonda em relação ao alvo.

2. Qual a finalidade do protetor de conector na sonda (opção "16")?

O protetor de conector proporciona vedação ambiental para o ponto de conexão entre a sonda e o cabo de extensão. Ele impede a entrada de umidade, óleo e outros contaminantes no conector ClickLoc™, o que poderia degradar a qualidade do sinal e causar erros de medição.

3. Este conjunto de alojamento é certificado para uso em áreas classificadas como perigosas?

Sim, a caixa 21000 possui certificação CSA para aplicações à prova de explosão na América do Norte. Ela é classificada como Classe I, Divisões 1 e 2, Grupos C e D, e Classe II, Divisões 1 e 2, Grupos E, F e G. Possui classificações de temperatura T5 e T4, dependendo da temperatura ambiente.

4. Qual é o comprimento total de penetração da sonda (C + D) para este conjunto?

O comprimento total de penetração da sonda é C + D = 1,5 + 2,9 = 4,4 polegadas (112 mm). Isso está dentro dos limites padrão para um cabo de sonda de 1,0 metro.

5. Que tipo de sonda está incluída neste conjunto?

O sinal PROX OUT não está isolado do circuito de 4-20 mA e sua fase está invertida.A opção "16" especifica uma sonda 3300 XL de 8 mm com montagem reversa e um protetor de conector instalado. O comprimento do cabo da sonda é de 1,0 metro, conforme especificado na opção "10".

6.Qual é a finalidade da opção de conexão "03"?

A opção "03" fornece um conjunto completo de conexões para eletroduto, incluindo um plugue, um redutor (3/4-14 NPT para 1/2-14 NPT) e uma braçadeira de vedação de cabo com ilhós. Isso permite conexões flexíveis de eletroduto e vedação adequada do ponto de entrada do cabo para manter a integridade ambiental da caixa.
