Conjunto da carcaça da sonda de proximidade Bently Nevada 21000-28-05-00-030-04-02

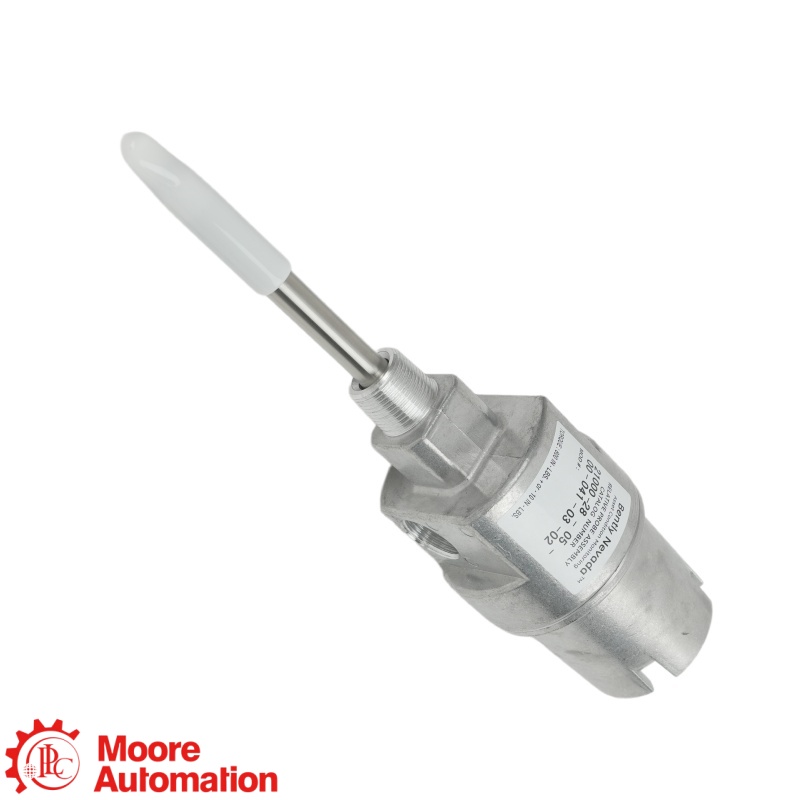

21000-28-05-00-030-04-02 É um conjunto de alojamento externo de alumínio para sonda de proximidade que protege e posiciona uma sonda Bently Nevada 3300 XL de 8 mm com montagem reversa na carcaça da máquina. Sua sonda, penetração e rosca de montagem devem estar alinhadas com o eixo e o sistema de transdutor.

21000-28-05-00-030-04-02 Utiliza a opção -28 para uma sonda 3300 XL de 8 mm com múltiplas aprovações. As aprovações da sonda devem corresponder ao cabo de extensão, ao sensor Proximitor e ao circuito de área classificada instalado.

21000-28-05-00-030-04-02 Utiliza-se -05 para um cabo de sonda de 0,5 m, -00 para ausência de adaptador de espaçamento e -030 para penetração de 3,0 polegadas. Esses campos definem o alcance do cabo e a posição da sonda.

21000-28-05-00-030-04-02 Utiliza-se -04 apenas para um plugue NPT 3/4-14 e -02 para a rosca de montagem da carcaça NPT 3/4-14. O roteamento do conduíte, a vedação e o encaixe da rosca devem ser verificados.

21000-28-05-00-030-04-02 Pertence à família de alumínio 21000, enquanto o modelo 24701 utiliza um corpo em aço inoxidável. É necessário comparar o material, as dimensões, a resistência ambiental, os acessórios e todas as especificações para encomenda.

21000-28-05-00-030-04-02 É necessária a confirmação da penetração, localização do alvo, folga da sonda, encaixe da montagem, vedação do conduíte, comprimento do cabo e aprovação para áreas classificadas como perigosas. O suporte da luva também é necessário quando os limites do fabricante são excedidos.

21000-28-05-00-030-04-02 O orçamento deve incluir o código completo, fotos da caixa e da etiqueta da sonda, quantidade, destino, geometria do alvo, rosca da caixa, penetração, número do cabo de extensão e do Proximitor, disposição do conduíte e classe da área classificada como perigosa.
