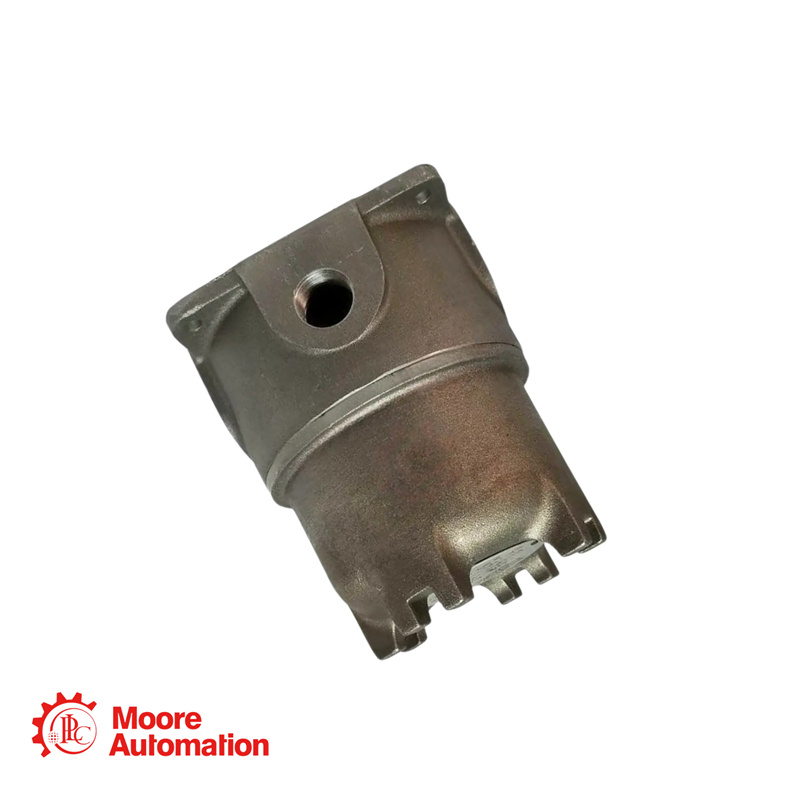

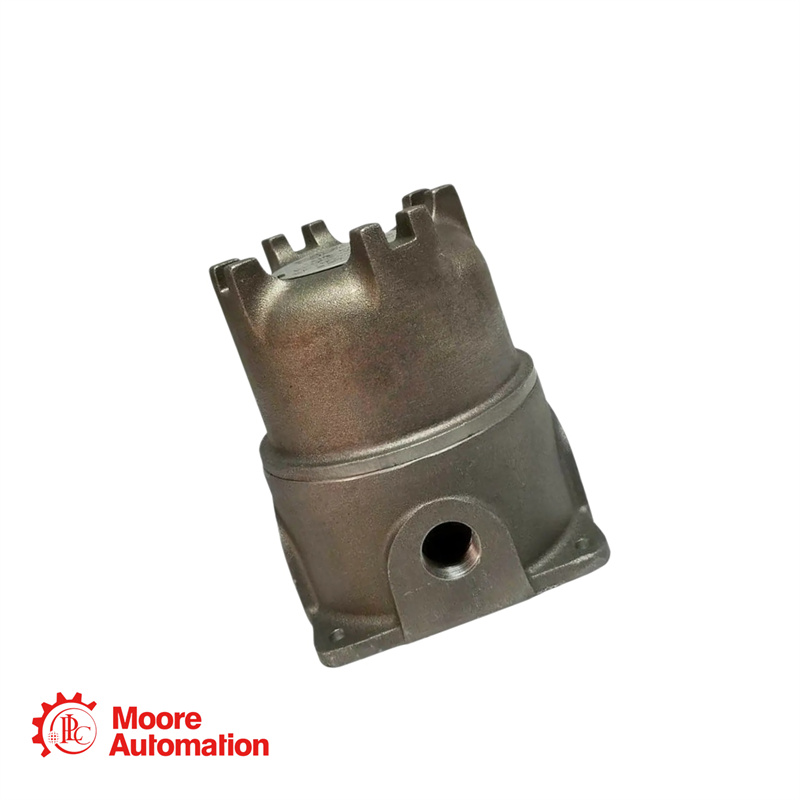

Conjunto de alojamento de sonda axial dupla Bently Nevada 21022-28-05-017-03

Como obter um orçamento? Entre em contato abaixo:

21022-28-05-017-03 Visão geral

O 21022-28-05-017-03 O conjunto de alojamento para sonda axial dupla consiste em duas sondas de proximidade instaladas em uma caixa protetora externa. É projetado para montagem na extremidade da máquina mais próxima do rolamento de encosto, permitindo que ambas as sondas observem a extremidade do eixo para medição do movimento axial. A caixa é fixada à carcaça da máquina por meio de quatro parafusos padrão. As sondas são montadas em conjuntos de bucha/adaptador, que são instalados diretamente na carcaça da máquina através de dois furos roscados NPT de 3/4".

21022-28-05-017-03 Parâmetros

Material da carcaça: Carcaça em liga de alumínio (fundida em areia, isenta de 0,3% de cobre)
Material da manga: aço inoxidável 304
Faixa de temperatura: -51°C a +177°C (-60°F a +351°F) para sondas compatíveis

Perguntas frequentes sobre 21022-28-05-017-03

1. O que indica a opção "28" para as sondas?

A opção "28" especifica duas sondas 3300 XL de 8 mm com múltiplas aprovações. Isso significa que ambas as sondas são certificadas para uso em locais perigosos, com múltiplas aprovações, incluindo CSA, ATEX e IECEx para aplicações intrinsecamente seguras (ia) e não incendiárias (nA/ec).

2. Qual é a dimensão de penetração da sonda (opção "017")?

A opção "017" indica uma penetração da sonda de 1,7 polegadas (43 mm). Este é o comprimento que as mangas da sonda se estendem para dentro da máquina a partir da superfície de montagem. Para comprimentos de penetração entre 1,0 e 2,0 polegadas, pode ser necessário realizar um rebaixo na carcaça da máquina para reduzir os efeitos da vista lateral e/ou traseira da sonda.

3. Qual é a finalidade dessa carcaça de eixo duplo?

É projetado para ser montado na extremidade de uma máquina mais próxima do rolamento de encosto, permitindo que ambas as sondas observem a extremidade do eixo para medição do movimento axial de empuxo. A configuração dupla proporciona redundância e permite a verificação cruzada das medições.

4. Este conjunto de alojamento é adequado para instalações em áreas classificadas como perigosas?

Sim, tanto a caixa quanto as sondas incluídas são adequadas para áreas classificadas como perigosas. A própria caixa oferece proteção à prova de explosão, e as sondas possuem múltiplas aprovações (CSA, ATEX, IECEx) para uso em aplicações intrinsecamente seguras.

5. Qual é a finalidade da opção de conexão "03"?

A opção "03" fornece duas braçadeiras de vedação de cabos com arruelas (para vários tamanhos de cabo) e dois redutores NPT de 3/4-14 para 1/2-14. Essas conexões permitem a vedação adequada das entradas de cabos para manter a integridade ambiental da caixa.

6.Qual é o comprimento total do cabo da sonda?

Cada sonda possui um cabo com 0,5 metro (20 polegadas) de comprimento, conforme especificado na opção "05". Esses cabos curtos são normalmente conectados a cabos de extensão dentro de uma caixa de junção próxima à carcaça.
