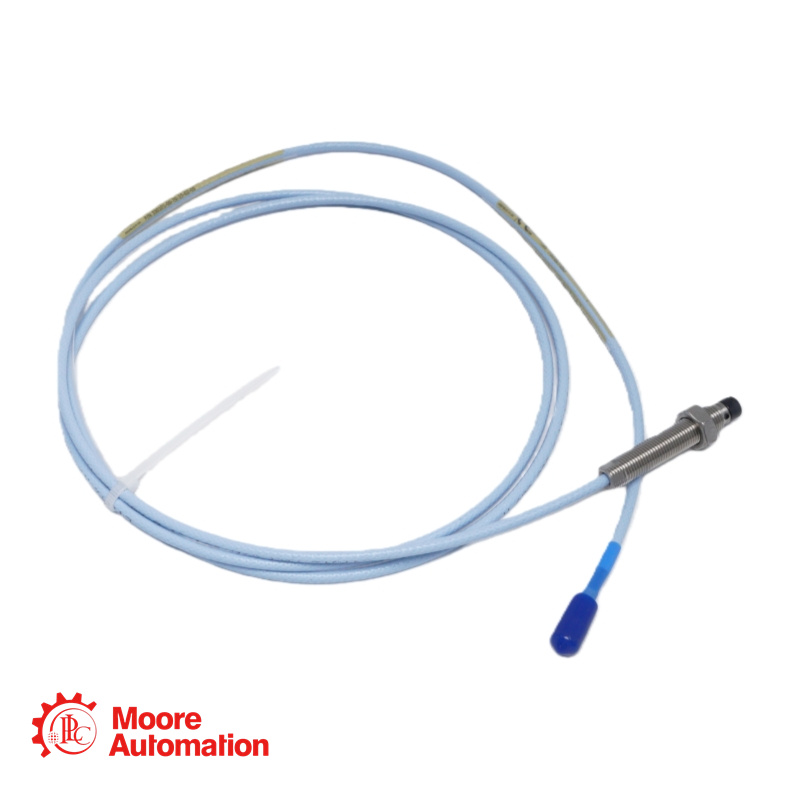

Sonda de Proximidade Bently Nevada 330101-00-67-20-02-CN

Contate-nos

Vendas:

Telefone/
WhatsApp:

Ecorrespondência:

Endereço:

Frida

+86 15359408275

vendas5@mooreplc.com

Distrito de Siming, Xiamen, Fujian, China

Especificação

Comprimento sem rosca (Opção AA): 00 = 0,0 polegadas.
Comprimento total da caixa (opção BB): 67 = 6,7 polegadas.
Comprimento total da sonda (opção CC): 20 = 2,0 metros (6,6 pés).
Opção de conector e tipo de cabo (DD): 02 = Conector coaxial ClickLoc em miniatura, cabo padrão.
Opção de aprovação da agência (EE): Substituída por sufixo específico da região.
Sufixo especial: -CN = Configuração para o mercado chinês.
Diâmetro da ponta da sonda: 8,0 mm (0,31 pol.)
Faces planas da chave: 5/16 polegadas
Porca de segurança incluída: porca sextavada de 9/16 de polegada.
Faixa de temperatura operacional: -52°C a +177°C (-62°F a +350°F).
Resistência elétrica (R_PROBE) para cabo de 2,0 m: 7,88 ± 0,50 Ohms (medida do condutor central ao condutor externo).
Resistência à tração (da caixa da sonda ao cabo): força de tração nominal máxima de 330 N (75 lbf).

Perguntas frequentes sobre o produto

P: Temos uma instalação com espaço limitado onde duas dessas sondas de 8 mm precisam ser montadas para medição de posição axial (empuxo). As pontas ficarão a aproximadamente 35 mm de distância uma da outra, o que é menos do que os 40 mm recomendados. Que problema específico isso causará e qual a sua gravidade?

A: A distância de montagem inferior a 40 mm, recomendada para medições axiais, aumentará a interferência elétrica entre os dois sistemas de transdutores independentes. O limite de interferência de 50 mV especificado é uma diretriz para espaçamento ideal. A 35 mm, a interferência provavelmente será maior (por exemplo, 75-100 mV ou mais).

P: Esta sonda tem um corpo de 6,7 polegadas. Precisamos instalá-la em um suporte onde a profundidade de rosca disponível é de 0,7 polegadas. A folha de dados indica um engate máximo de rosca de 0,563 polegadas para uma rosca 3/8-24. Qual é o risco se utilizarmos 0,7 polegadas?

A: Engatar 0,7 polegadas excede o máximo especificado de 0,563 polegadas e representa um risco significativo. O engate máximo é definido em 1,5 vezes o diâmetro nominal da rosca para evitar travamento. Exceder esse limite pode:
Causa de travamento/desgaste: A sonda pode emperrar na rosca, tornando impossível sua remoção sem danificar a sonda ou o ponto de fixação.
Distorção da carcaça da sonda: O encaixe excessivo pode exercer cargas laterais, potencialmente desalinhando a bobina interna.
Danos na vedação de pressão: O anel de vedação interno de Viton pode ser comprimido em excesso ou rompido por cisalhamento.
Anulação da garantia: A Bently Nevada declara explicitamente que as sondas não serão substituídas em garantia devido a danos causados ​​por contato excessivo com a rosca.
Solução: Você deve usinar o ressalto de montagem para reduzir a profundidade da rosca para ≤ 0,563 pol., ou usar um espaçador/calços atrás da porca de fixação da sonda para limitar o quanto ela pode ser rosqueada.
