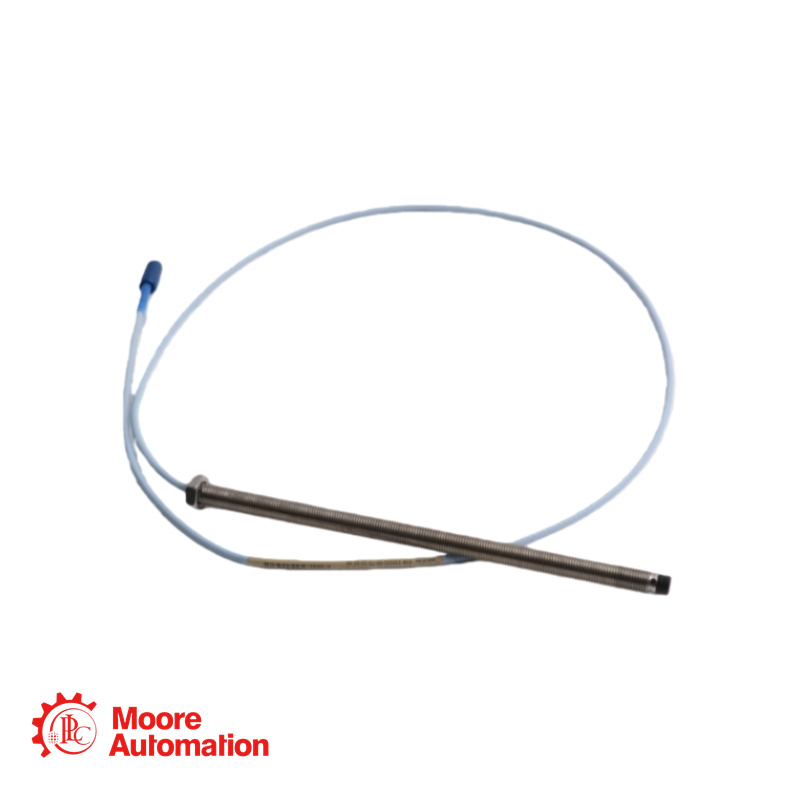

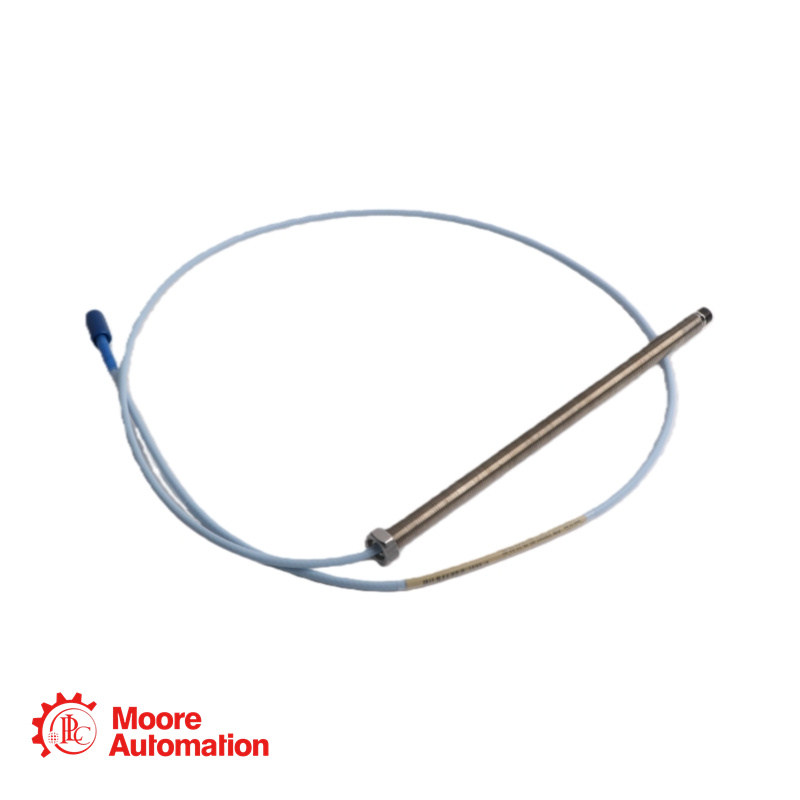

Sonda de Proximidade Bently Nevada 330101-00-75-20-02-CN

Contate-nos

Vendas:

Telefone/
WhatsApp:

Ecorrespondência:

Endereço:

Frida

+86 15359408275

vendas5@mooreplc.com

Distrito de Siming, Xiamen, Fujian, China

Especificação

Número da peça base: 330101 (Sonda 3300 XL de 8 mm, rosca 3/8-24 UNF, sem armadura)
Comprimento sem rosca (Opção AA): 00 = 0,0 polegadas.
Comprimento total da caixa (opção BB): 75 = Código não padrão/inválido.
Comprimento total da sonda (opção CC): 20 = 2,0 metros (6,6 pés).
Opção de conector e tipo de cabo (DD): 02 = Conector coaxial ClickLoc em miniatura, cabo triaxial padrão com isolamento em FEP.
Opção de aprovação da agência (EE): AUSENTE / NÃO PADRÃO. O formato padrão do número de peça exige um quinto bloco de opção (EE) para aprovações de agências, que pode ser 00 (Não Requerido) ou 05 (Aprovações CSA, ATEX, IECEx).
Sufixo especial: -CN
Diâmetro da ponta da sonda: 8,0 mm (0,31 pol.)
Material da ponta da sonda: Sulfeto de polifenileno (PPS)
Material da caixa: aço inoxidável AISI 303 ou 304 (SST)
Rosca da carcaça: 3/8-24 UNF-2A
Faces planas da chave: 5/16 polegadas
Especificação do cabo: triaxial de 75 ohms, com isolamento em fluoroetileno propileno (FEP).
Material do conector: Latão banhado a ouro ou cobre berílio banhado a ouro.
Faixa de temperatura de operação: -52 °C a +177 °C (-62 °F a +350 °F). A exposição a temperaturas abaixo de -34 °C (-29 °F) pode danificar a vedação interna de pressão.
Resistência elétrica (R_PROBE) para cabo de 2,0 m: 7,88 ± 0,50 Ohms (condutor central ao condutor externo)
Resistência à tração (carcaça da sonda ao cabo): 330 N (75 lbf) no máximo.

Perguntas frequentes sobre o produto

P: Temos uma máquina crítica onde a sonda de vibração foi danificada. O número da peça da sonda antiga é 330101-00-75-20-02-CN. Temos uma sonda sobressalente em estoque com o número 330101-00-07.5-20-02-00. As únicas diferenças são o código do comprimento da caixa ('75' vs '07.5') e o '-CN' vs '-00'. Podemos usar a sonda sobressalente como substituta direta, sem necessidade de recalibração ou alterações de software?

R: Quanto ao comprimento da caixa, 75 quase certamente se refere a 7,5 polegadas, que é o que 07,5 significa explicitamente. Portanto, as dimensões físicas do corpo da sonda são idênticas. O sufixo -CN geralmente se refere à documentação e à conformidade regional, não às especificações físicas ou elétricas. Portanto, sim, a peça sobressalente (330101-00-07.5-20-02-00) deve funcionar como uma substituta elétrica e mecânica direta. O sistema não deve exigir recalibração, pois ambas as sondas têm 8 mm, 2,0 m de comprimento e são calibradas para aço AISI 4140. No entanto, sempre verifique a folga após a instalação. O único problema potencial é se os procedimentos de manutenção ou auditoria da sua fábrica exigirem estritamente a peça marcada com -CN para rastreabilidade em determinadas regiões.

P: Durante um evento de desligamento, nosso sistema de monitoramento apresentou uma tensão repentina e sustentada de -22 Vcc em uma sonda de vibração 3300 XL (a folga deveria ser de aproximadamente -9 Vcc). A máquina parou. Verificamos a folga mecanicamente e ela está correta. Quais são as causas mais prováveis ​​e como podemos solucionar o problema?

A: Uma tensão contínua de -22 Vdc indica que a sonda está lendo uma distância do alvo no extremo negativo de sua faixa de medição (aproximadamente 90 mils) ou que o circuito está aberto. Causas prováveis ​​e verificações:
Danos na ponta da sonda: Inspecione a ponta do PPS quanto a danos físicos, rachaduras ou desgaste. Uma ponta danificada interrompe o campo de correntes parasitas.
Cabo ou conector rompido: Verifique se há algum cabo rompido ou um conector ClickLoc solto/quebrado. A sensação de "clique" pode estar presente mesmo que a conexão interna esteja com defeito.
Sensor de proximidade com defeito: Troque o sensor de proximidade suspeito por um sensor de proximidade de um canal adjacente (do mesmo modelo). Se a falha acompanhar o sensor de proximidade, este está com defeito.
Cabo em curto: Embora menos comum, um curto no cabo triaxial (do centro à blindagem) pode causar uma saída anormal.
Problema na superfície alvo: Certifique-se de que a área alvo esteja limpa, condutora e não tenha sido revestida ou corroída a ponto de se tornar não condutora.
Primeiros passos: Utilize o plugue de teste 3300 XL (148722-01) nos pinos de teste do Proximitor para verificar sua saída bruta sem fiação de campo. Se a saída ainda estiver incorreta, o problema está no Proximitor ou na ponta de prova/cabo. Inspecione visualmente e, em seguida, troque os componentes sistematicamente.
